Полумуфта. 00.5684.001

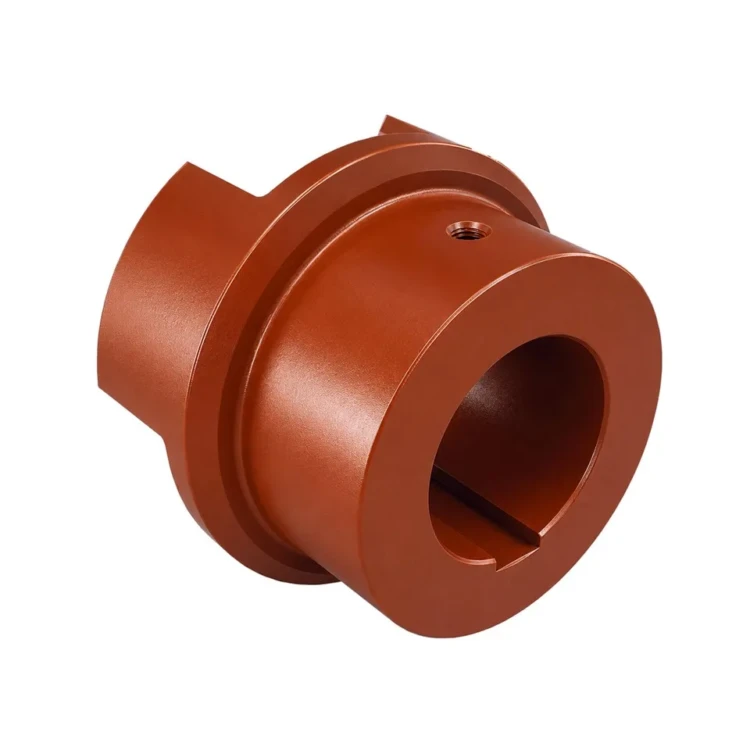

Полумуфта 00.5684.001 — запасная часть привода топки производства КЗ «Сибкотломаш» г. Бийск. Полумуфта представляет собой чугунную фасонную отливку с центральным посадочным отверстием и крепёжным фланцем. Изделие применяется в составе муфтового соединения между редуктором привода и ведущим валом колосникового полотна топок ТЛПХ, ТЧЗМ и ТЛЗМ.

Полумуфта: назначение и применяемость

Полумуфта по чертежу 00.5684.001 в составе механической топки выполняет функцию передачи крутящего момента от выходного вала редуктора привода на ведущий вал колосникового полотна. Кулачковое или пальцевое сцепление между двумя полумуфтами обеспечивает жёсткую кинематическую связь и одновременно компенсирует небольшие монтажные перекосы валов, неизбежные в условиях сборки крупного оборудования.

Полумуфта по чертежу 00.5684.001 применяется в составе топок ТЛПХ всех модификаций, а также в топках ТЧЗМ и ТЛЗМ — деталь является унифицированной для этих линеек механических топок. Стандартное количество детали на одну топку составляет две штуки — приводная и ведомая половины. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Рабочие условия эксплуатации детали — постоянная нагрузка при движении колосникового полотна со скоростью 1–6 метров в час, температура зоны установки до 60 °C, переменная знакопеременная нагрузка при пусках и остановах привода. Под эти условия подобран материал и конструкция полумуфты.

Полумуфта: материалы и изготовление

Полумуфта 00.5684.001 отливается из серого чугуна марки СЧ15 по ГОСТ 1412-85. Этот материал обладает высокой жёсткостью на сжатие, хорошей износостойкостью при работе по сухому трению, что важно для пары полумуфта-полумуфта, и отличной обрабатываемостью резанием. Пластинчатый графит в структуре чугуна играет роль естественной твёрдой смазки в зоне контакта сцепляющихся элементов.

Технология изготовления включает плавку чугуна в индукционной печи, заливку расплава в песчано-глинистые формы по серийной модельной оснастке, выдержку отливки в форме для остывания, выбивку, обрубку литников и прибылей, очистку поверхностей дробемётом, термообработку в режиме нормализация для снятия литейных напряжений и финишную механическую обработку посадочного отверстия и крепёжного фланца. Допуск на диаметр посадочного отверстия — H7 по ГОСТ 25346.

Партионный контроль качества каждой плавки включает химический анализ материала по сертификату, испытания твёрдости и предела прочности на образцах-свидетелях, ультразвуковой контроль зоны крепёжного фланца и посадочного отверстия на отсутствие литейных дефектов, а также визуальный осмотр всех поверхностей и измерение геометрии посадочного отверстия. На каждую партию оформляется паспорт ОТК с протоколом измерений и сертификат материала.

Антикоррозионная защита наружных поверхностей — однослойная грунт-эмаль ХВ-785 после абразивоструйной подготовки. Посадочное отверстие и торец фланца консервируются смазкой К-17 для защиты от коррозии при складировании и транспортировке.

Полумуфта: совместимое оборудование

Полумуфта по чертежу 00.5684.001 устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ТЛПХ-1,1×3,0 / ТЛПХ-1,1×3,5 / ТЛПХ-1,1×4,25 — узел привода ленточного колосникового полотна;
• Топка ТЛПХ-1,4×4,0 — переходное исполнение для котлов средней производительности;
• Топка ТЛПХ-1,87×3,0 / ТЛПХ-1,87×4,5 / ТЛПХ-1,87×5,6 / ТЛПХ-1,87×6,5 — узел привода полотна шириной 1,87 м;
• Топка ТЧЗМ-2-2,7-4,0 и аналогичные — деталь унифицирована для механических топок этой линейки;
• Топка ТЛЗМ-1,87 / ТЛЗМ-2,4 и аналогичные — узлы привода ленточно-цепного колосникового полотна.

Подбор полумуфты по типоразмеру топки — см. каталог запасных частей топок ТЛПХ. При оформлении заказа достаточно указать модификацию топки и диаметр вала редуктора — менеджер уточнит позицию по чертежу и подберёт сопутствующие комплектующие.

Полумуфта: заказ и доставка

Полумуфта 00.5684.001 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 10 до 18 рабочих дней с учётом плавки и заливки чугуна, выдержки отливки в форме, термообработки нормализация, дробемётной очистки, механической обработки посадочного отверстия и контроля геометрии.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой и противокоррозионной консервацией обработанных поверхностей. Для крупных партий применяется паллетная отгрузка со стальной обвязкой. На каждую партию оформляется паспорт ОТК с протоколом контроля геометрии посадочного отверстия и сертификат материала.

При оформлении заказа укажите модификацию топки (например, ТЛПХ-1,87×4,5 или ТЧЗМ-2-2,7-4,0), диаметр вала редуктора привода и желаемый срок поставки. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления и условия отгрузки в течение рабочего дня. Возможен подбор сопутствующих комплектующих узла привода — корпусов подшипников, валов, штырей и звёздочек.
