Труба ребристая. Т215.00.001Г-01

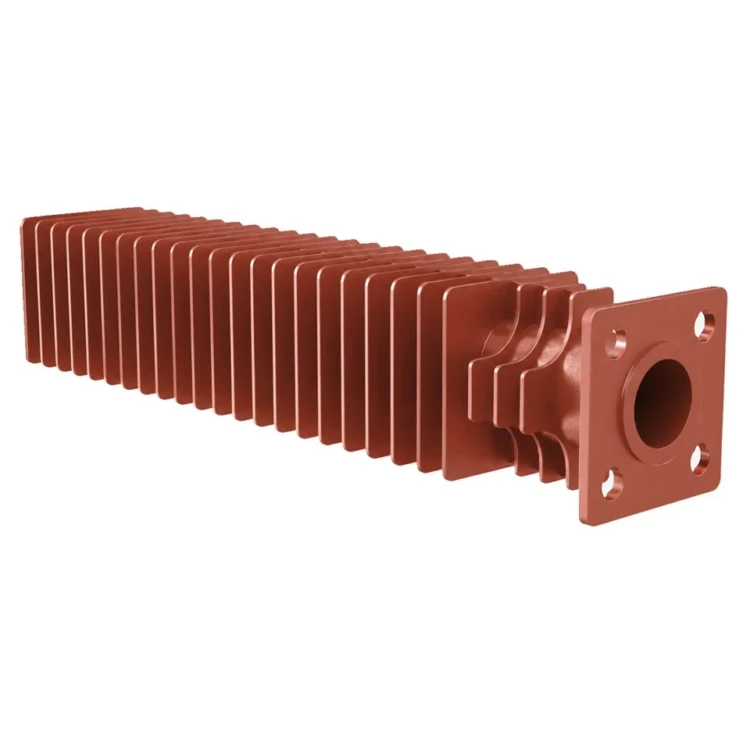

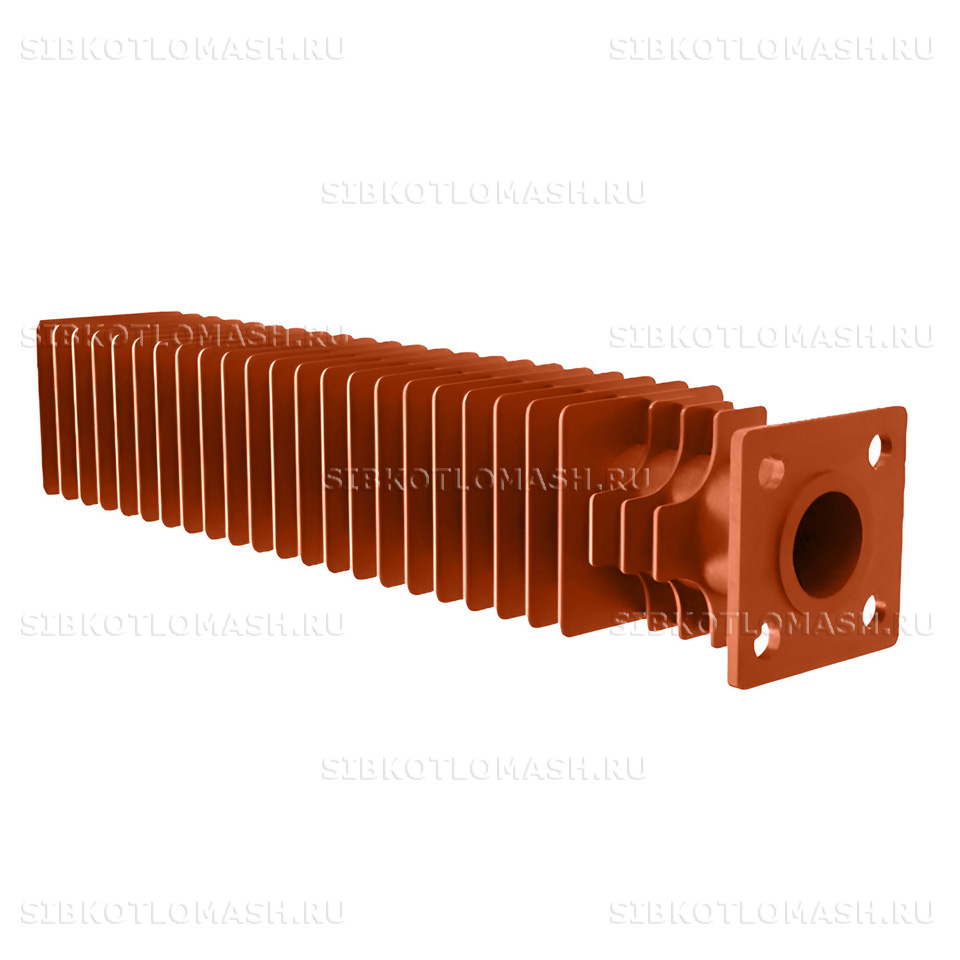

Труба ребристая Т215.00.001Г-01 — основная теплообменная деталь чугунного блочного экономайзера ЭБ производства КЗ «Сибкотломаш» г. Бийск. Труба ребристая выполнена литьём из серого чугуна СЧ-15 длиной 3 метра с квадратным оребрением 146×146 мм и 115 рёбрами по системе ВТИ. Площадь поверхности нагрева одной такой трубы составляет около 4,5 м² — это в 1,5 раза больше, чем у 2-метрового исполнения Т215.00.001Г.

Труба ребристая: назначение и применяемость

Труба ребристая Т215.00.001Г-01 — основной теплообменный элемент блочного чугунного экономайзера ЭБ. Из таких труб собирают горизонтальные ряды поверхности нагрева аппарата: трубы соединяются между собой коленами и калачами в проточную змеевиковую конструкцию. По внутренней полости труб циркулирует питательная вода, нагреваемая дымовыми газами, которые омывают оребрённую наружную поверхность.

Экономайзеры ЭБ используются как хвостовые поверхности нагрева паровых стационарных котлов ДЕ, КЕ и ДКВР. Утилизация теплоты уходящих газов повышает КПД котельной установки на 4–6 % и снижает температуру дымовых газов на входе в дымосос. Чугунные блочные экономайзеры в отличие от стальных не подвержены низкотемпературной коррозии при температуре воды на входе ниже точки росы, что делает их предпочтительными при работе с котлами малой и средней мощности.

Рабочее давление воды в трубах — до 2,4 МПа, рабочая температура — до 200 °C. Климатическое исполнение по ГОСТ 15150-69 — категория У2 либо УХЛ4 в зависимости от условий размещения котельной.

Труба ребристая: материалы и изготовление

Труба ребристая отливается из серого чугуна СЧ-15 по ГОСТ 1412-85 — это конструкционный чугун с пластинчатым графитом, проверенный десятилетиями эксплуатации в составе хвостовых поверхностей паровых котлов. Чугунная структура устойчива к коррозии от конденсата, неизбежно образующегося в зоне точки росы дымовых газов, а высокая теплопроводность литого ребра обеспечивает эффективный теплоотбор.

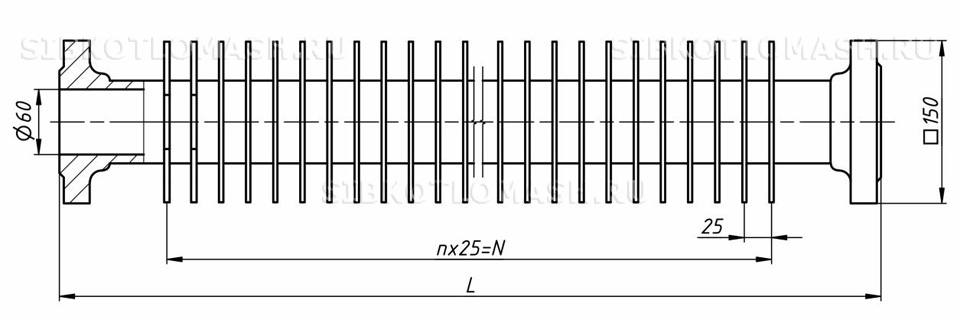

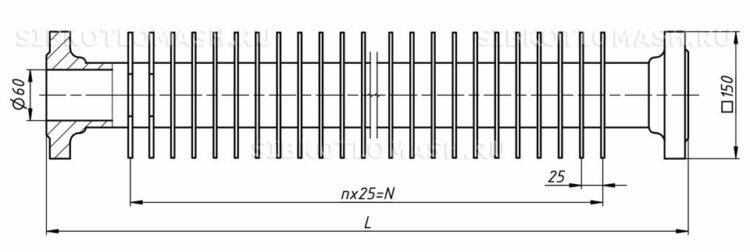

Геометрия трубы — длина 3000 мм, квадратные рёбра 146×146 мм с шагом, рассчитанным на размещение 115 рёбер на длине трубы. На обоих концах трубы расположены квадратные фланцы с пазами под асбестовый уплотнительный шнур: при сборке блока экономайзера эти фланцы образуют торцевые стенки аппарата и предотвращают перетоки дымовых газов помимо рёбер.

Технологический маршрут изготовления: подготовка шихты и плавка в индукционных печах, формовка в кокильные формы (металлические опоки с песчаным стержнем), заливка чугуна, выбивка отливки, контроль геометрии оребрения шаблоном, дробемётная очистка, отжиг для снятия литейных напряжений, гидравлические испытания при давлении 3,6 МПа (полуторакратное рабочее).

Контроль качества — визуальный, размерный по чертежу, проверка целостности отливки опрессовкой, при заказе — испытания на твёрдость и микроструктуру. Каждая труба маркируется номером чертежа и партией литья согласно технологическому регламенту КЗ «Сибкотломаш».

Труба ребристая: совместимое оборудование

Труба ребристая Т215.00.001Г-01 применяется в следующих типоразмерах чугунных блочных экономайзеров ЭБ:

• Экономайзер ЭБ-1-236 — поверхность нагрева 236 м², одноблочный, для паровых котлов малой производительности.
• Экономайзер ЭБ-1-330 — поверхность 330 м², односекционный, типовая комплектация котельных средней мощности.
• Экономайзер ЭБ-2-646 — поверхность 646 м², двухсекционный, применяется с котлами ДЕ-25 и КЕ-25.
• Экономайзер ЭБ-2-808 — поверхность 808 м², двухсекционный, наибольший типоразмер серии.

Конкретное количество труб в одном экономайзере определяется проектным расчётом площади теплообмена. Так, для ЭБ-2-646 при оребрённой поверхности 4,5 м² на одну трубу требуется около 144 труб исполнения Т215.00.001Г-01, размещённых в 16 горизонтальных рядов (для трубы ВТИ-системы).

Труба ребристая: заказ и доставка

Труба ребристая Т215.00.001Г-01 изготавливается под заказ или поставляется со склада в зависимости от текущей загрузки литейного цеха. Срок производства — 5–10 рабочих дней с учётом контроля геометрии оребрения и гидравлических испытаний. Складские позиции отгружаются день в день. Принимаем заявки на отдельные трубы для устранения локальных отказов либо на комплекты для нового блока экономайзера.

Габариты отдельной трубы (3000 × 146 × 146 мм, масса 120 кг) требуют удлинённой транспортной паллеты с раскреплением фланцев. Партии из 10–20 труб укладываются на общую платформу либо в контейнер с продольным размещением. Транспортировка — компании по РФ и странам ЕАЭС с подбором маршрута по геолокации заказчика.

При оформлении заказа укажите номер чертежа Т215.00.001Г-01, требуемое количество, тип экономайзера ЭБ и адрес отгрузки. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия в течение рабочего дня и при необходимости подберут комплектные позиции — колена, калачи, дуги и коллекторы — для полного блока чугунного экономайзера.

Полный каталог запасных частей чугунных экономайзеров доступен в разделе запасные части чугунных экономайзеров — там собраны все типоразмеры серии.
