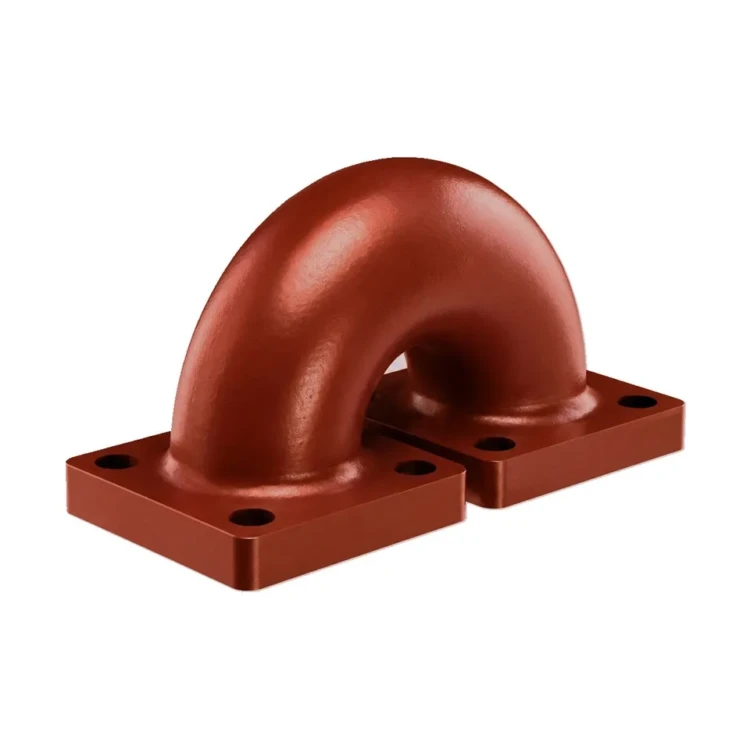

Дуга. 01.610.236.034

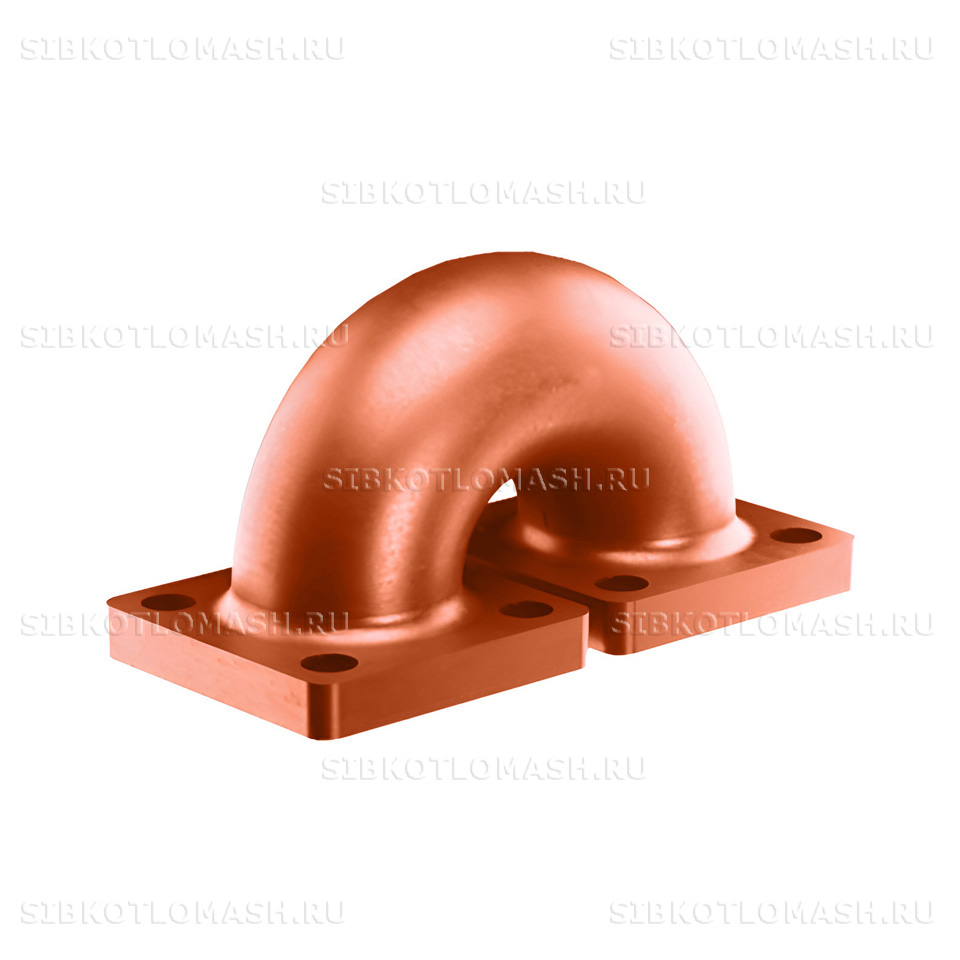

Дуга 01.610.236.034 — соединительная литая деталь чугунного блочного экономайзера ЭБ производства КЗ «Сибкотломаш» г. Бийск. Дуга применяется для замыкания концов ребристых труб экономайзера в горизонтальные ряды и формирует совместно с калачами, коленами и коллекторами единый гидравлический контур аппарата. Изготавливается литьём из серого чугуна СЧ-15, длина 290 мм, фланцевые посадки 150 × 150 мм.

Дуга: назначение и применяемость

Дуга 01.610.236.034 — соединительный U-образный элемент гидравлического контура чугунного блочного экономайзера ЭБ. Дуга устанавливается на концах ребристых труб и замыкает их в горизонтальные ряды: вода, выходящая из одной ребристой трубы, через дугу поступает в соседнюю параллельную трубу. Так формируется змеевиковая траектория движения питательной воды через всю поверхность нагрева аппарата.

Дуга применяется в чугунных блочных экономайзерах типоразмеров ЭБ2-94, ЭБ2-142, ЭБ2-200, ЭБ2-236 и более крупных модификациях. Конкретное количество дуг в одном аппарате равно числу разворотов змеевиковой схемы и зависит от компоновки трубных пакетов. В стандартном двухсекционном экономайзере используется 16–24 дуги на одну секцию.

Рабочее давление в гидравлическом контуре с участием дуги — до 2,4 МПа, испытательное давление 3,0 МПа. Рабочая температура воды до 200 °C, предельная стойкость чугуна СЧ-15 до 425 °C. Климатическое исполнение по ГОСТ 15150-69 — категория У2 либо УХЛ4 по условиям размещения экономайзера в дымоходе котельной.

Дуга: материалы и изготовление

Дуга отливается из серого чугуна СЧ-15 по ГОСТ 1412-85. Этот материал устойчив к коррозии от питательной воды, выдерживает рабочее давление 2,4 МПа и сохраняет геометрию посадочных фланцев на десятки тысяч часов эксплуатации. Чугун также менее склонен к низкотемпературной коррозии при пуске котла, что важно для деталей в зоне точки росы дымовых газов.

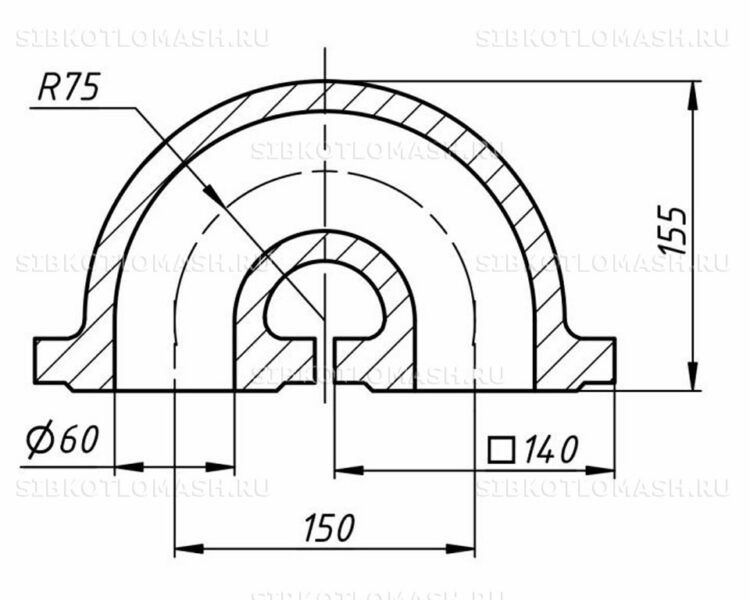

Геометрия дуги — длина 290 мм, внутренний диаметр сечения 60 мм, толщина стенки 10 мм, фланцы на торцах размером 150 × 150 мм. Фланцы имеют пазы под асбестовый уплотнительный шнур — типовое решение для всех соединительных элементов экономайзеров серии. Уплотнение по шнуру обеспечивает герметичность контура без применения дорогостоящих прокладочных материалов.

Технологический маршрут изготовления: подготовка шихты и плавка чугуна в индукционных печах, формовка в опоки с песчаным стержнем (для формирования U-образной внутренней полости), заливка расплава, выбивка отливки, контроль геометрии шаблоном, ультразвуковая проверка толщины стенки, дробемётная очистка, отжиг для снятия литейных напряжений и гидравлические испытания при давлении 3,0 МПа.

Контроль качества — визуальный осмотр на отсутствие литейных дефектов, размерный контроль фланцевых посадок шаблоном, гидравлические испытания каждой отливки, при заказе — выборочный спектральный анализ на марку чугуна и испытания на твёрдость. Маркировка с указанием артикула и партии литья наносится на боковую поверхность.

Дуга: совместимое оборудование

Дуга 01.610.236.034 применяется в следующих типоразмерах чугунных блочных экономайзеров:

• Экономайзер ЭБ2-94 — поверхность нагрева 94 м², двухсекционный аппарат для котлов малой мощности.
• Экономайзер ЭБ2-142 — поверхность 142 м², типовая комплектация с котлами КЕ-2,5 и Е-1,0.
• Экономайзер ЭБ2-200 — поверхность 200 м², применяется в котельных средней мощности.
• Экономайзер ЭБ2-236 — поверхность 236 м², двухсекционный, базовая комплектация для котлов ДЕ-10 и КЕ-10.

В одном аппарате используется до нескольких десятков дуг — точное количество зависит от компоновки и числа змеевиковых разворотов трубных пакетов. Поставка отдельной позицией удобна для устранения локальных повреждений и при модернизации действующих экономайзеров с заменой изношенных соединительных элементов.

Дуга: заказ и доставка

Дуга 01.610.236.034 изготавливается под заказ или отгружается со склада в зависимости от текущей загрузки литейного цеха. Срок производства — 5–10 рабочих дней с учётом гидравлических испытаний; складские позиции отгружаются день в день. Принимаем заявки на отдельные дуги для устранения локальных отказов либо на полные комплекты соединительных элементов для нового блока экономайзера.

Габариты отдельной отливки (290 × 150 × 150 мм, масса 9,6 кг) позволяют отгружать деталь поштучно либо комплектами в деревянной обрешётке. Малая масса упрощает обращение с изделием при монтаже без специальной грузоподъёмной техники. Транспортировка — компании по РФ и странам ЕАЭС с подбором маршрута по геолокации заказчика.

При оформлении заказа укажите номер чертежа 01.610.236.034, требуемое количество, тип экономайзера ЭБ и адрес отгрузки. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия в течение рабочего дня и при необходимости подберут полный комплект соединительных элементов экономайзера: дуги, дуги с отводом, колена, калачи и коллекторы для проведения капитального ремонта.
