Дуга с отводом. Т215.01.02.002А

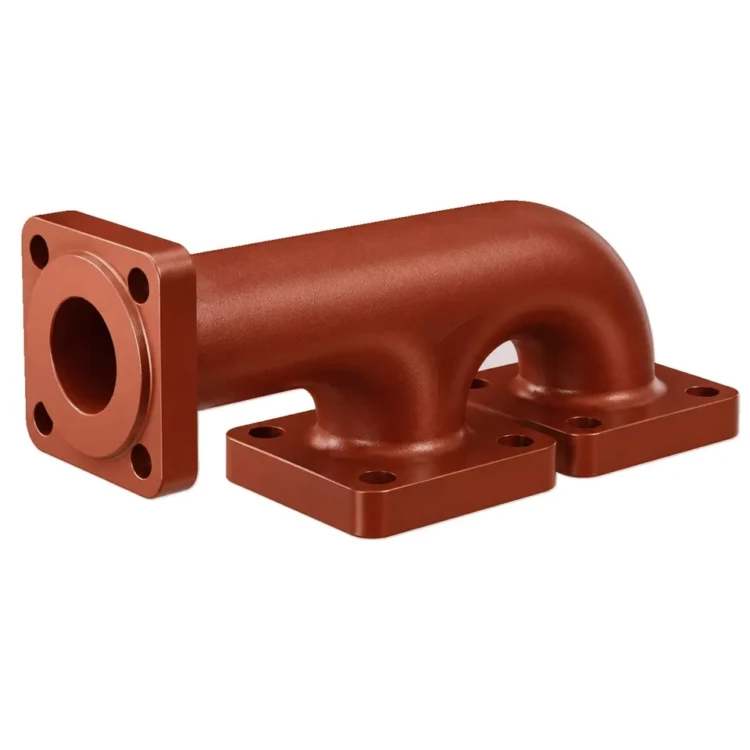

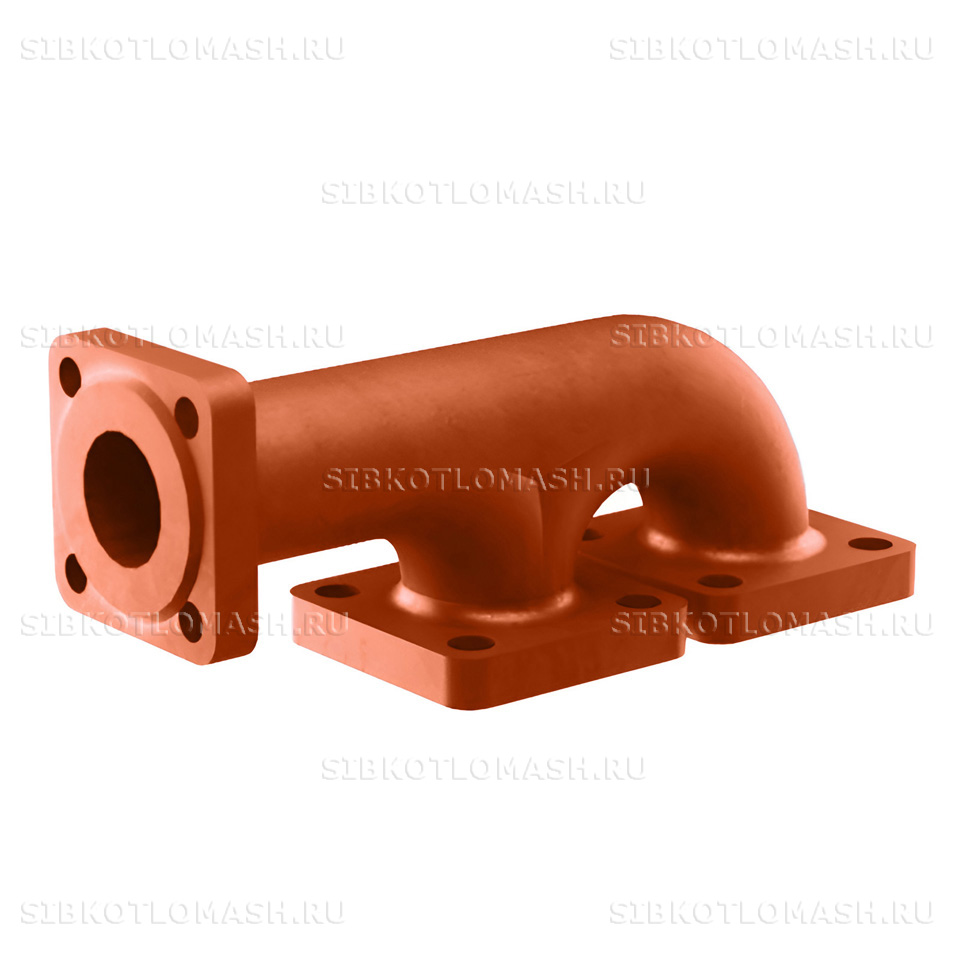

Дуга с отводом Т215.01.02.002А — литая соединительная деталь чугунного блочного экономайзера ЭБ производства КЗ «Сибкотломаш» г. Бийск. Дуга с отводом отличается от стандартной дуги наличием дополнительного присоединительного патрубка для контрольно-измерительных приборов, дренажа или воздушника. Изготавливается из серого чугуна СЧ-15, фланцевые посадки 125 × 125 мм, длина 290 мм.

Дуга с отводом: назначение и применяемость

Дуга с отводом Т215.01.02.002А — соединительный элемент с дополнительной функцией в составе чугунного блочного экономайзера ЭБ. Основная задача — замыкание ребристых труб в горизонтальные ряды (как у стандартной дуги Т215.00.002Б), но с возможностью присоединения дополнительного патрубка для штуцеров КИП, термометрических гильз, дренажных или воздушных отводов.

Дополнительный отвод критичен на угловых участках гидравлического контура экономайзера — там, где требуется контроль температуры воды, отбор пробы или удаление воздуха из верхней точки змеевика. Без таких функциональных узлов невозможно реализовать полноценный мониторинг работы экономайзера и его автоматическую защиту от перегрева и кавитации.

Дуга с отводом применяется в чугунных блочных экономайзерах ЭБ и ЭП всех типоразмеров, начиная от ЭБ2-94 и заканчивая ЭБ2-808. Рабочее давление воды в дуге — до 2,4 МПа, температура — до 200 °C. Климатическое исполнение по ГОСТ 15150-69 — категория У2 либо УХЛ4 по условиям размещения котельной.

Дуга с отводом: материалы и изготовление

Дуга с отводом отливается из серого чугуна СЧ-15 по ГОСТ 1412-85. Чугун с пластинчатым графитом устойчив к коррозии от питательной воды, выдерживает рабочее давление 2,4 МПа и сохраняет геометрию посадочных фланцев и резьбы отвода при длительной эксплуатации. Это особенно важно для деталей с дополнительной функциональностью — повреждение резьбы отвода приведёт к необходимости полной замены элемента.

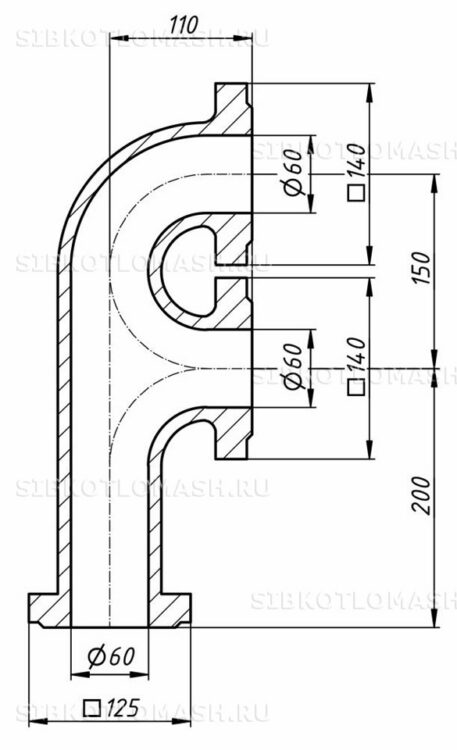

Геометрия дуги с отводом включает U-образную литую трубчатую часть длиной 290 мм с фланцами 125 × 125 мм на торцах и дополнительный отводящий патрубок в средней части дуги. Отвод имеет резьбовое соединение под стандартные штуцеры КИП либо фланцевое подключение для дренажных трубок — конкретное исполнение определяется чертежом.

Технологический маршрут изготовления дуги с отводом несколько сложнее стандартной дуги: требуется формирование дополнительного литейного стержня под отвод, более тщательный контроль геометрии в зоне сочленения основного контура с отводом и обязательная гидравлическая опрессовка с проверкой герметичности всех патрубков. Процесс включает плавку, формовку, заливку, выбивку, отжиг, дробемётную очистку и гидравлические испытания при 3,0 МПа.

Контроль качества — визуальный, размерный по чертежу, проверка резьбы отвода калибром, гидравлические испытания каждой отливки на герметичность основного контура и патрубка отвода. Маркировка с указанием артикула и партии литья наносится на боковую поверхность дуги.

Дуга с отводом: совместимое оборудование

Дуга с отводом Т215.01.02.002А применяется в следующих типоразмерах чугунных блочных экономайзеров ЭБ:

• Экономайзер ЭБ2-94 — поверхность нагрева 94 м², на крайних углах гидравлического контура.
• Экономайзер ЭБ2-142 — поверхность 142 м², для подключения дренажа и термометрических гильз.
• Экономайзер ЭБ2-200 — поверхность 200 м², обычно 2–4 шт. на аппарат.
• Экономайзер ЭБ2-236 — поверхность 236 м², 4–6 шт. на аппарат в зависимости от компоновочного чертежа.

В одном экономайзере используется ограниченное число дуг с отводом (обычно 2–6 шт. на крайних углах контура), тогда как стандартных дуг без отвода — несколько десятков. Поставка дуг с отводом отдельной позицией удобна при модернизации действующих аппаратов с заменой стандартных дуг на функциональные узлы.

Дуга с отводом: заказ и доставка

Дуга с отводом Т215.01.02.002А изготавливается под заказ или отгружается со склада. Срок производства — 5–10 рабочих дней с учётом гидравлических испытаний по основному контуру и патрубку отвода; складские позиции отгружаются день в день. Принимаем заявки на отдельные дуги для устранения локальных отказов либо на полные комплекты соединительных элементов с отводами для нового блока экономайзера.

Габариты отдельной отливки (290 × 190 × 150 мм, масса 13 кг) позволяют отгружать деталь поштучно либо комплектами в деревянной обрешётке. Транспортировка — компании по РФ и странам ЕАЭС с подбором маршрута по геолокации заказчика. При оптовых партиях используется паллет с обвязкой или контейнер с торцовыми упорами под фланцы.

При оформлении заказа укажите номер чертежа Т215.01.02.002А, требуемое количество, тип экономайзера ЭБ, исполнение отвода (резьбовое или фланцевое) и адрес отгрузки. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия в течение рабочего дня и при необходимости подберут полный комплект соединительных элементов экономайзера: дуги стандартные, колена, калачи и коллекторы.
