Колено. Т269.00.002А

Колено Т269.00.002А — Г-образная литая соединительная деталь чугунного блочного экономайзера серии Т269 производства КЗ «Сибкотломаш» г. Бийск. Колено соединяет пакеты ребристых труб экономайзера и формирует совместно с калачами, дугами и коллекторами единый гидравлический контур. Изготавливается из серого чугуна СЧ-15, длина 270 мм, высота 300 мм, фланцевые посадки 140 × 140 мм.

Колено: назначение и применяемость

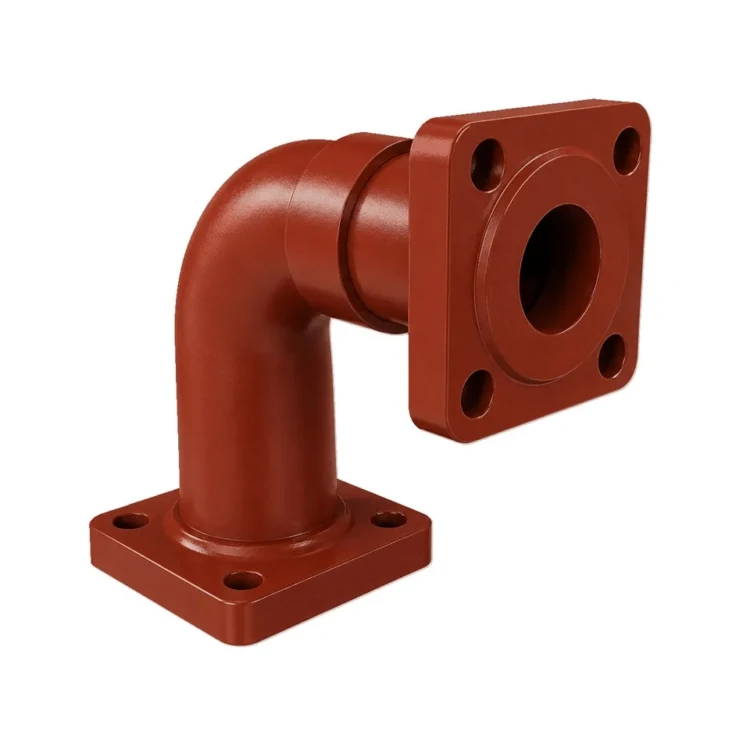

Колено Т269.00.002А — соединительная Г-образная литая отливка с угловым изгибом 90°, входящая в комплект чугунного блочного экономайзера серии Т269. Колено замыкает выход одной ребристой трубы на вход следующей, формируя многоходовый змеевиковый контур протекания питательной воды через всю поверхность нагрева аппарата.

Серия Т269 отличается от широко распространённой серии Т215 размером посадочных фланцев — 140 × 140 мм против 125 × 125 мм у Т215. Колено Т269.00.002А не взаимозаменяемо со стандартным коленом Т215.01.03.002А по фланцу: при ремонте конкретного экономайзера серии Т269 необходимо использовать соответствующее исполнение из той же серии.

Рабочее давление воды в колене — до 2,4 МПа, температура — до 200 °C. Климатическое исполнение по ГОСТ 15150-69 — категория У2 либо УХЛ4 по условиям размещения экономайзера в дымоходе котельной установки.

Колено: материалы и изготовление

Колено отливается из серого чугуна СЧ-15 по ГОСТ 1412-85. Чугун с пластинчатым графитом устойчив к коррозии от питательной воды, имеет достаточную механическую прочность при толщине стенки 10 мм и сохраняет геометрию фланцевых посадок на десятки тысяч часов эксплуатации в составе блока экономайзера.

Геометрия колена включает Г-образную трубчатую часть с угловым изгибом 90° между длиной 270 мм и высотой 300 мм. Колено имеет внутренний диаметр сечения 60 мм и толщину стенки 10 мм. На обоих концах расположены фланцы 140 × 140 мм с пазами под асбестовый уплотнительный шнур — стандартное решение для соединительных элементов чугунных экономайзеров серии Т269.

Технологический маршрут изготовления колена: подготовка шихты и плавка чугуна в индукционных печах, формовка в кокильные опоки с песчаным стержнем для формирования внутренней полости с изгибом, заливка расплава, выбивка отливки, контроль геометрии шаблоном и ультразвуковая проверка толщины стенки, дробемётная очистка, отжиг для снятия литейных напряжений и гидравлические испытания при давлении 3,6 МПа.

Контроль качества — визуальный осмотр на отсутствие литейных дефектов, размерный контроль фланцевых посадок шаблоном, гидравлические испытания каждой отливки на герметичность, при заказе — выборочный спектральный анализ марки чугуна. Маркировка с указанием артикула Т269.00.002А и партии литья наносится на боковую поверхность колена.

Колено: совместимое оборудование

Колено Т269.00.002А соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в чугунных блочных экономайзерах ЭБ:

• Экономайзер ЭБ-2-94 — двухколонковый чугунный блочный экономайзер с поверхностью нагрева 94 м² — для котельных малой мощности
• Экономайзер ЭБ-2-142 — двухколонковый чугунный блочный экономайзер 142 м² — типоразмер для котлов 2,5–4 т/ч
• Экономайзер ЭБ-2-200 — двухколонковый чугунный блочный экономайзер 200 м² — для котельных средней мощности
• Экономайзер ЭБ-2-236 — двухколонковый чугунный блочный экономайзер 236 м² — базовое исполнение для котлов ДЕ-10 и КЕ-10
• Паровой котёл ДЕ-10-14ГМ-О — паровой котёл 10 т/ч с экономайзером ЭБ-2-236 на тракте уходящих газов — типовой потребитель

Колено Т269.00.002А — типовой соединительный или коллекторный элемент чугунного блочного экономайзера, обеспечивающий перетекание питательной воды между секциями. Сопутствующие запчасти экономайзеров (калачи, колена, коллекторы, дуги) — в каталоге запчастей чугунных экономайзеров. При оформлении заказа укажите типоразмер экономайзера и количество секций — это позволит подобрать комплект соединительных элементов на капитальный ремонт.

Колено: заказ и доставка

Колено Т269.00.002А изготавливается под заказ или отгружается со склада в зависимости от текущей загрузки литейного цеха. Срок производства — 5–10 рабочих дней, складские позиции отгружаются день в день. Принимаем заявки на отдельные колена для устранения локальных отказов либо на полные комплекты соединительных элементов серии Т269 для нового блока экономайзера.

Габариты отдельной отливки (270 × 300 × 60 мм, масса 15,3 кг) позволяют отгружать деталь поштучно или комплектами в деревянной обрешётке. Малая масса упрощает обращение с изделием при монтаже без специальной грузоподъёмной техники. Транспортировка — компании по РФ и странам ЕАЭС с подбором маршрута по геолокации заказчика.

При оформлении заказа укажите номер чертежа Т269.00.002А, требуемое количество, тип экономайзера серии Т269 и адрес отгрузки. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия в течение рабочего дня и при необходимости подберут полный комплект соединительных элементов экономайзера серии Т269: колена, коллекторы, дуги и калачи для проведения капитального ремонта.
