Экономайзер ЭБ-2-236

«Экономайзер ЭБ-2-236» — чугунный блочный экономайзер системы ВТИ с поверхностью нагрева 236,6 м², устанавливаемый за паровыми котлами производительностью 10 т/ч для подогрева питательной воды теплом уходящих дымовых газов.

Экономайзер ЭБ-2-236: назначение и область применения

Экономайзер ЭБ-2-236 закрывает потребность котельных средне-крупной мощности в утилизации тепла уходящих газов после паровых котлов серий КЕ-10, ДКВр-10 и ДЕ-10. Чугунный набор из 236 ребристых элементов с двухколонной компоновкой обеспечивает максимальную для серии ЭБ-2 поверхность теплопередачи 236,6 м² и снижает удельный расход топлива котельной установки на 8–10 %.

Аппарат применяется в производственных и отопительных котельных промышленных предприятий с круглогодичной паровой нагрузкой 10 т/ч — на пищевых предприятиях, в деревообработке, химической и нефтехимической промышленности. Чугунная конструкция труб ВТИ толерантна к сернокислотной коррозии — допускается сжигание сернистого мазута, бурых углей и попутного газа без ускоренного износа поверхности нагрева. Изготавливается по утверждённой заводской КД со ссылкой на общие технические требования ГОСТ 28269-89 «Котлы стационарные паровые. Общие технические требования».

Расчётная температура дымовых газов перед экономайзером ЭБ-2-236 принимается в диапазоне 350–600 °C в зависимости от типа топлива и нагрузки котла, что обеспечивает достаточный температурный напор для нагрева питательной воды от 100 °C на входе до 140 °C на выходе. Гидравлическое сопротивление по водяному тракту не превышает типовых для серии ЭБ-2 значений 0,2 МПа, аэродинамическое сопротивление по газовому тракту — около 35 мм вод. ст., что не требует усиления штатной тягодутьевой машины при модернизации существующей котельной.

Экономайзер ЭБ-2-236: устройство и принцип работы

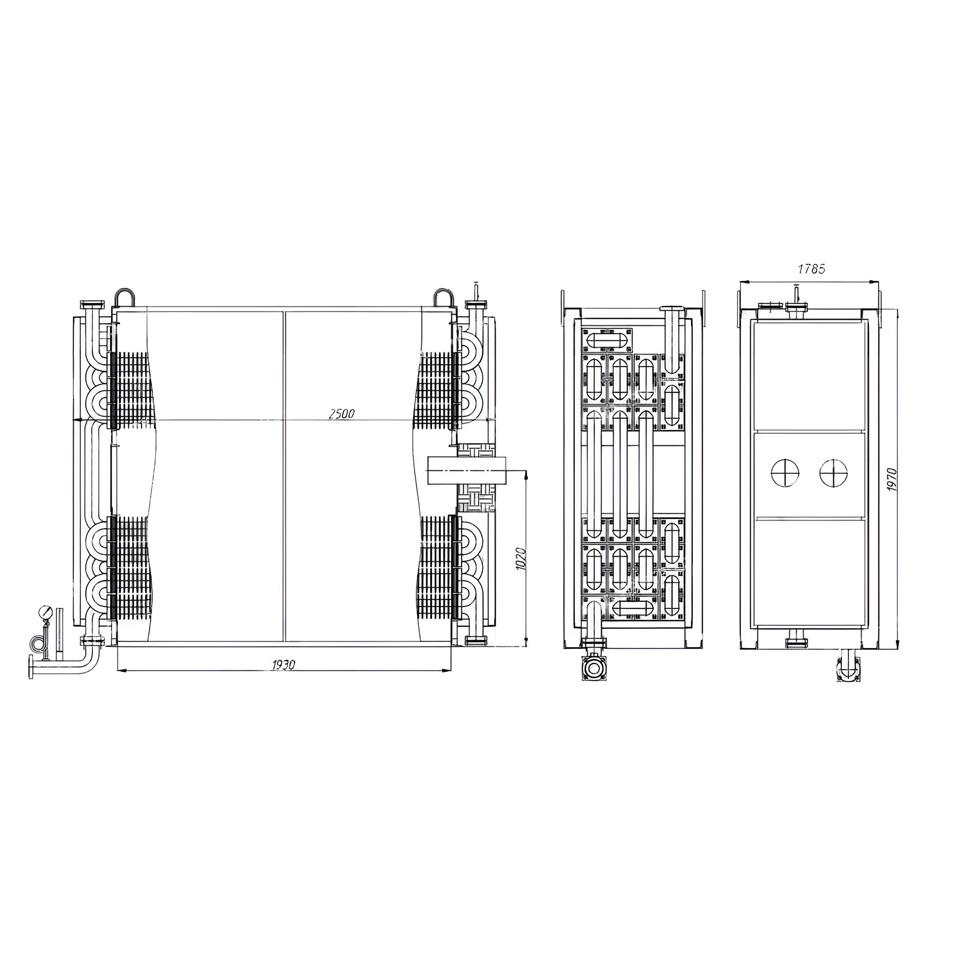

Экономайзер ЭБ-2-236 имеет конструкцию, отработанную в виде блока из чугунных ребристых труб системы ВТИ диаметром 76×8 мм длиной 2,0 м с присоединительными квадратными фланцами 150×150 мм. Трубы соединяются между собой через короткие чугунные колена-калачи, образуя единый последовательный змеевик в металлическом каркасе с тепловой изоляцией.

Поверхность нагрева 236,6 м² набрана из 236 ребристых элементов в две колонки с шахматным расположением труб по высоте. Уходящие дымовые газы омывают наружные оребрённые поверхности труб поперечным потоком, при этом ребристая поверхность увеличивает фактическую теплопередающую площадь в 5–7 раз относительно гладкотрубного варианта той же длины. Между секциями колонки предусмотрены проходы для размещения паровых обдувочных аппаратов и периодической ручной чистки наружных поверхностей от золовых отложений.

Питательная вода поступает в нижний коллектор, проходит снизу вверх по змеевику противотоком к дымовым газам и выходит из верхнего коллектора с температурой до 140 °C при температуре на входе от 100 °C. Стальной каркас блока обеспечивает жёсткость конструкции при транспортировке и монтаже, а заводская тепловая изоляция исключает потери тепла через стенки в окружающую среду котельного зала.

Экономайзер ЭБ-2-236: преимущества

• Чугунный набор из 236 ребристых элементов системы ВТИ устойчив к сернокислотной коррозии — допустимо сжигание мазута и сернистых углей без ускоренного износа
• Поверхность нагрева 236,6 м² подобрана под паропроизводительность котлов 10 т/ч с расчётной температурой уходящих газов до 600 °C на входе
• Двухколонная компоновка с шахматным расположением труб обеспечивает интенсивный теплообмен и плотную упаковку поверхности нагрева в минимальном объёме
• Допустимое рабочее давление воды до 2,5 МПа позволяет подключать аппарат к питательному насосу котла без редукционных узлов и буферных гидравлических разделителей
• Чугунные ребристые трубы с толщиной стенки 8 мм имеют высокую механическую прочность и стойкость к гидравлическим ударам при пусках котла
• Транспортабельный блок с заводской обшивкой и тепловой изоляцией — монтаж сводится к установке на фундамент и подсоединению фланцев водяного и газового трактов
• Полный комплект документации: паспорт, руководство по монтажу и эксплуатации, чертежи общего вида и схема обвязки трубопроводной арматурой

Экономайзер ЭБ-2-236: применение в котельной

Экономайзер ЭБ-2-236 применяется в составе паровой котельной совместно со следующим оборудованием:

• Паровой котел ДКВр-10-13С — двухбарабанный котёл на твёрдом топливе
• Паровой котел КЕ-10-14С — котёл на твёрдом топливе с механической топкой
• Паровой котел ДЕ-10-14ГМ-О — газомазутный котёл паропроизводительностью 10 т/ч
• Дымосос ДН-11,2 (1500 об/мин) — тяга дымовых газов после экономайзера
• Вентилятор ВДН-9 — подача воздуха на горение в топку котла
• Деаэратор ДА-25/8 — деаэрация питательной воды от растворённого кислорода

Состав и стоимость уточняйте при оформлении заказа.
