Коллектор. Т269.00.001А-01

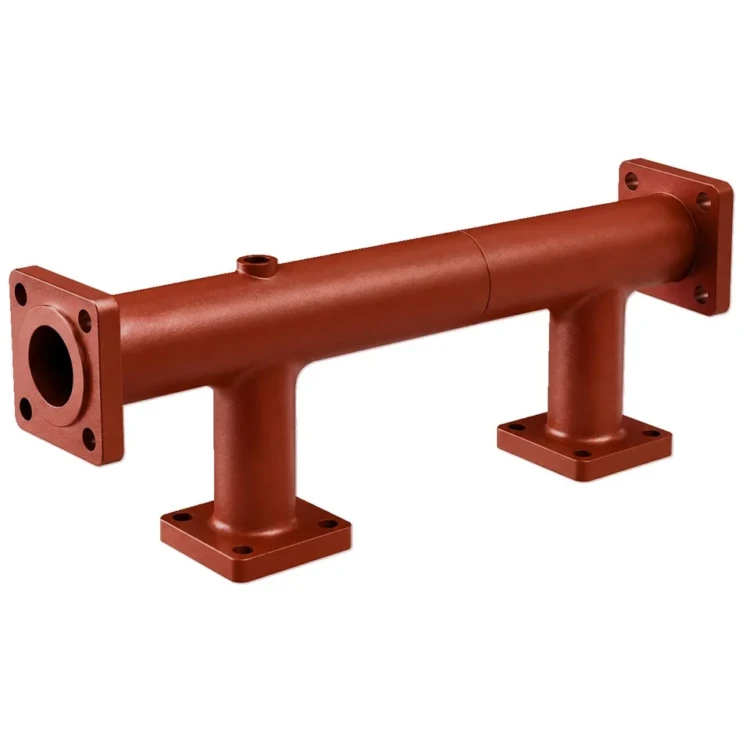

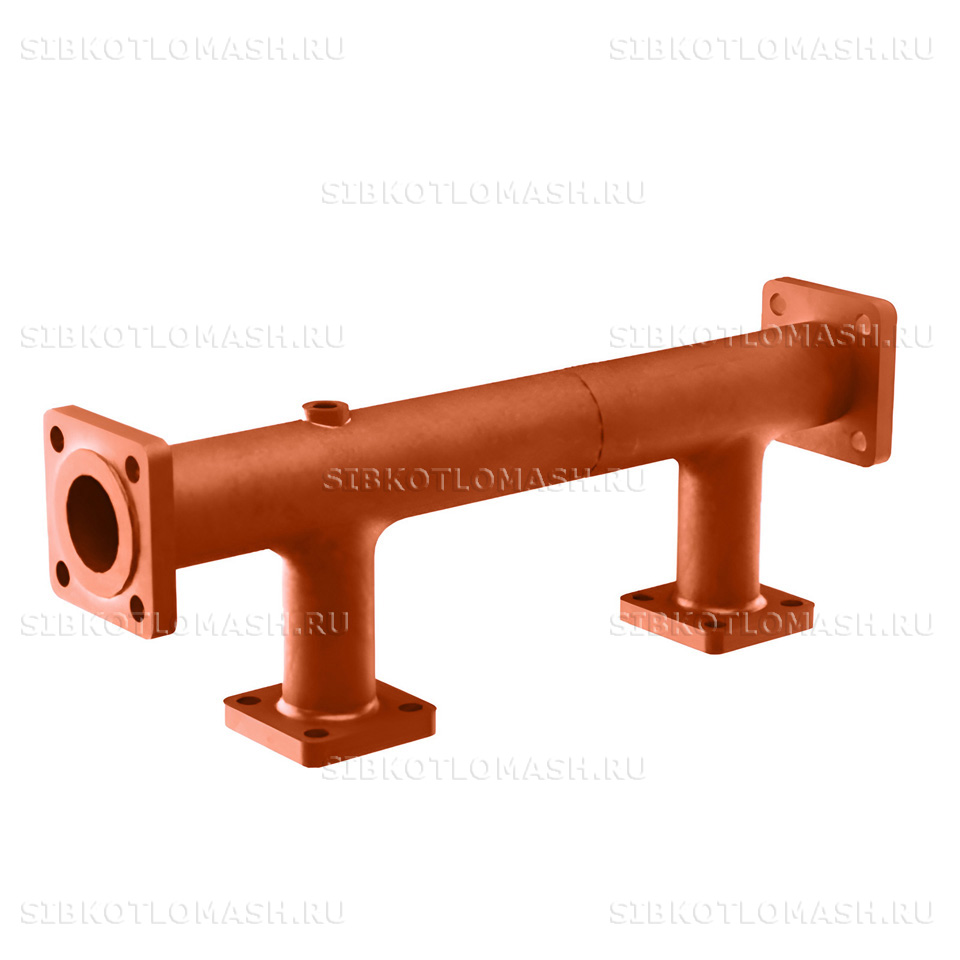

Коллектор Т269.00.001А-01 — литая распределительная отливка чугунного блочного экономайзера серии Т269 производства КЗ «Сибкотломаш» г. Бийск. Облегчённое исполнение -01 длиной 830 мм оснащено одиночными фланцевыми посадками 160 × 160 мм (без сдвоенного фланца базовой модификации). Изготавливается из серого чугуна СЧ-15 с толщиной стенки 10 мм и массой 30,1 кг.

Коллектор: назначение и применяемость

Коллектор Т269.00.001А-01 — облегчённая модификация распределительного узла серии Т269 для чугунных блочных экономайзеров ЭБ и ЭП. Через сечение детали длиной 830 мм течёт питательная вода, распределяемая по нескольким параллельным секциям ребристых труб через присоединительные патрубки внутреннего диаметра 60 мм. Конструкция -01 отличается от базовой Т269.00.001А отсутствием сдвоенного фланца — для подключения секций используются только одиночные посадки 160 × 160 мм.

Облегчённое исполнение применяется как сборный (выходной) узел в экономайзерах ЭБ и ЭП, где не требуется компактного подключения двух смежных трубопроводов в одной точке. Это позволяет сократить массу детали на 6 кг (с 36,4 кг у базового до 30,1 кг у -01) и упростить монтажные работы при сборке блока экономайзера.

Рабочее давление в распределительном узле — до 2,4 МПа, температура воды — до 200 °C. Климатическое исполнение по ГОСТ 15150-69 — категория У2 либо УХЛ4 по условиям размещения экономайзера в дымоходе котельной установки.

Коллектор: материалы и изготовление

Распределительная отливка изготавливается из серого чугуна СЧ-15 по ГОСТ 1412-85. Серый чугун с пластинчатым графитом — стандарт для всех соединительных и распределительных элементов чугунных блочных экономайзеров: устойчив к коррозии от питательной воды, имеет приемлемую механическую прочность при толщине стенки 10 мм и сохраняет геометрию фланцевых посадок на длительный срок эксплуатации.

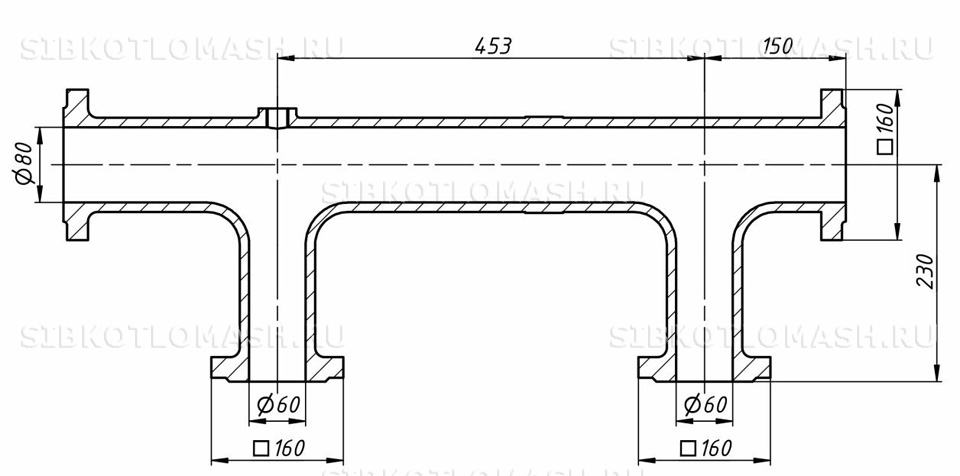

Геометрия облегчённого исполнения -01 включает полую цилиндрическую часть длиной 830 мм с внутренним диаметром сечения 80 мм. Высота по присоединительному патрубку — 300 мм, толщина стенки 10 мм. На корпусе расположены посадочные места под одиночные фланцы 160 × 160 мм, на которые присоединяются ребристые трубы экономайзера через стандартные колена и калачи серии Т269.

Технологический маршрут изготовления облегчённой модификации проще базового исполнения: нет необходимости формировать дополнительные посадочные места под сдвоенный фланец, что упрощает оснастку и сокращает время отлива. Процесс включает плавку шихты в индукционных печах, формовку в кокильные опоки с протяжённым песчаным стержнем, заливку расплава, выбивку, ультразвуковую проверку толщины стенки, дробемётную очистку и гидравлические испытания.

Контроль качества — визуальный осмотр на отсутствие литейных дефектов, размерный контроль фланцевых посадок шаблоном, проверка геометрии присоединительных патрубков, гидравлические испытания каждой отливки на герметичность по всем подключениям. Маркировка с указанием артикула Т269.00.001А-01 наносится на боковую поверхность распределительного узла.

Коллектор: совместимое оборудование

Коллектор Т269.00.001А-01 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в чугунных блочных экономайзерах ЭБ:

• Экономайзер ЭБ-2-94 — двухколонковый чугунный блочный экономайзер с поверхностью нагрева 94 м² — для котельных малой мощности
• Экономайзер ЭБ-2-142 — двухколонковый чугунный блочный экономайзер 142 м² — типоразмер для котлов 2,5–4 т/ч
• Экономайзер ЭБ-2-200 — двухколонковый чугунный блочный экономайзер 200 м² — для котельных средней мощности
• Экономайзер ЭБ-2-236 — двухколонковый чугунный блочный экономайзер 236 м² — базовое исполнение для котлов ДЕ-10 и КЕ-10
• Паровой котёл ДЕ-10-14ГМ-О — паровой котёл 10 т/ч с экономайзером ЭБ-2-236 на тракте уходящих газов — типовой потребитель

Коллектор Т269.00.001А-01 — типовой соединительный или коллекторный элемент чугунного блочного экономайзера, обеспечивающий перетекание питательной воды между секциями. Сопутствующие запчасти экономайзеров (калачи, колена, коллекторы, дуги) — в каталоге запчастей чугунных экономайзеров. При оформлении заказа укажите типоразмер экономайзера и количество секций — это позволит подобрать комплект соединительных элементов на капитальный ремонт.

Коллектор: заказ и доставка

Облегчённый распределительный узел Т269.00.001А-01 изготавливается под заказ или отгружается со склада. Срок производства — 5–10 рабочих дней с учётом гидравлических испытаний; складские позиции отгружаются день в день. Принимаем заявки на отдельные позиции для устранения локальных отказов либо на полные комплекты распределительных элементов для нового блока экономайзера серии Т269.

Габариты отдельной отливки (830 × 300 × 160 мм, масса 30,1 кг) требуют деревянной обрешётки с раскреплением фланцев либо паллета с обвязкой. При оптовых партиях используется контейнер с торцовыми упорами. Транспортировка — компании по РФ и странам ЕАЭС с подбором маршрута по геолокации заказчика.

При оформлении заказа укажите номер чертежа Т269.00.001А-01, требуемое количество, тип экономайзера серии Т269 и адрес отгрузки. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия в течение рабочего дня и при необходимости подберут полный комплект соединительных и распределительных элементов экономайзера серии Т269: коллекторы базового исполнения А, колена, дуги и калачи.
