Экономайзер ЭБ-2-200

«Экономайзер ЭБ-2-200» — чугунный блочный экономайзер системы ВТИ с поверхностью нагрева 201,6 м², устанавливаемый за паровыми котлами производительностью 6,5–10 т/ч для подогрева питательной воды теплом уходящих дымовых газов.

Экономайзер ЭБ-2-200: назначение и область применения

Экономайзер ЭБ-2-200 закрывает потребность котельных средне-крупной мощности в утилизации тепла уходящих газов после паровых котлов серий КЕ-6,5, ДКВр-6,5 и ДЕ-10. Чугунный набор из 200 ребристых элементов с двухколонной компоновкой по 8 рядов горизонтально и 8 рядов вертикально обеспечивает эффективную теплопередачу при умеренной скорости газов и поднимает КПД котельной установки на 10–12 %.

Аппарат рассчитан на работу в составе паровых котельных промышленных предприятий с круглогодичной выработкой технологического пара или комбинированной выработкой тепла и пара для отопительных систем. Чугунная конструкция труб ВТИ толерантна к сернокислотной коррозии, что особенно ценно для котельных на сернистом мазуте, бурых углях и попутных газах. Изготавливается по утверждённой заводской КД со ссылкой на общие технические требования ГОСТ 28269-89 «Котлы стационарные паровые. Общие технические требования».

Номинальный расход питательной воды через ЭБ-2-200 составляет 7,15 т/ч, водяной объём аппарата — 0,42 м³. Расчётная температура дымовых газов перед экономайзером принимается в диапазоне 350–600 °C в зависимости от типа топлива и нагрузки котла, что обеспечивает достаточный температурный напор для нагрева воды до 140 °C.

Экономайзер ЭБ-2-200: устройство и принцип работы

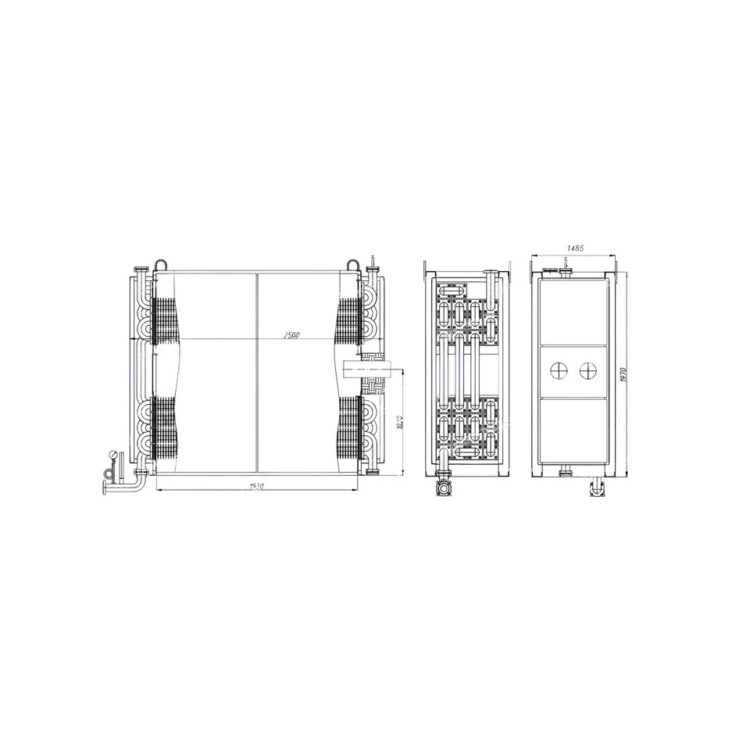

Экономайзер ЭБ-2-200 имеет конструкцию, отработанную в виде блока из чугунных ребристых труб системы ВТИ диаметром 76×8 мм длиной 2,0 м с присоединительными квадратными фланцами 150×150 мм. Трубы соединяются между собой через короткие чугунные колена-калачи, образуя единый последовательный змеевик в металлическом каркасе с тепловой изоляцией.

Поверхность нагрева 201,6 м² набрана из 200 ребристых элементов, скомпонованных в две колонки. В каждой колонке 8 рядов труб в горизонтальной плоскости и 8 рядов в вертикальной с шахматным расположением — в сумме 100 элементов на колонку. Уходящие дымовые газы омывают наружные оребрённые поверхности труб поперечным потоком, при этом ребристая поверхность чугунной трубы увеличивает фактическую теплопередающую площадь в 5–7 раз относительно гладкотрубного варианта.

Питательная вода поступает в нижний коллектор, проходит снизу вверх по змеевику противотоком к дымовым газам и выходит из верхнего коллектора с температурой до 140 °C при температуре на входе от 100 °C. Гидравлическое сопротивление по водяному тракту не превышает 0,2 МПа (2 кгс/см²), аэродинамическое сопротивление по газовому тракту — не более 35 мм вод. ст. (343 Па), что не требует усиления штатной тягодутьевой машины и питательного насоса при модернизации существующей котельной.

Экономайзер ЭБ-2-200: преимущества

• Чугунный набор из 200 ребристых элементов системы ВТИ устойчив к сернокислотной коррозии — допустимо сжигание мазута и сернистых углей
• Поверхность нагрева 201,6 м² подобрана под номинальный расход воды 7,15 т/ч и паропроизводительность котлов 6,5–10 т/ч
• Двухколонная компоновка с 8 рядами по горизонтали и 8 по вертикали — высокая плотность теплообмена при минимальном объёме аппарата
• Допустимое рабочее давление воды до 2,5 МПа позволяет подключать аппарат к питательному насосу котла без редукционных узлов
• Чугунные ребристые трубы с толщиной стенки 8 мм имеют высокую механическую прочность и стойкость к гидравлическим ударам при пусках котла и аварийных подпитках холодной питательной водой из обвязочной арматуры
• Аэродинамическое сопротивление не более 343 Па не требует замены штатного дымососа на более мощную модель при включении в существующий газовый тракт
• Полный комплект документации: паспорт изделия, руководство по монтажу и эксплуатации, чертежи общего вида, схема водогазовой обвязки и спецификация арматуры

Экономайзер ЭБ-2-200: применение в котельной

Экономайзер ЭБ-2-200 применяется в составе паровой котельной совместно со следующим оборудованием:

• Паровой котел ДКВр-6,5-23С — двухбарабанный котёл на твёрдом топливе
• Паровой котел КЕ-6,5-14С — котёл на твёрдом топливе с механической топкой
• Паровой котел ДЕ-10-14ГМ-О — газомазутный котёл паропроизводительностью 10 т/ч
• Дымосос ДН-11,2 (1500 об/мин) — тяга дымовых газов после экономайзера
• Вентилятор ВДН-9 — подача воздуха на горение в топку котла
• Деаэратор ДА-15/4 — деаэрация питательной воды от растворённого кислорода

Состав и стоимость уточняйте при оформлении заказа.
