Экономайзер ЭБ-2-142

«Экономайзер ЭБ-2-142» — чугунный блочный экономайзер системы ВТИ с поверхностью нагрева 141,6 м², устанавливаемый за паровыми котлами производительностью 4–6,5 т/ч для подогрева питательной воды теплом уходящих дымовых газов.

Экономайзер ЭБ-2-142: назначение и область применения

Экономайзер ЭБ-2-142 закрывает потребность котельных средней мощности в утилизации тепла уходящих газов после паровых котлов серий КЕ-4, ДЕ-6,5 и ДКВр-4. Чугунный набор из 142 ребристых элементов с двухколонной компоновкой обеспечивает нагрев питательной воды на 30–40 °C ниже температуры кипения и поднимает КПД котельной установки на 10–12 %.

Аппарат рассчитан на работу в составе паровых котельных промышленных предприятий, объектов ЖКХ и теплоснабжения коммунальных потребителей при сжигании природного газа, мазута и твёрдого топлива. Чугунная конструкция труб ВТИ толерантна к сернокислотной коррозии, что особенно важно при работе на сернистом мазуте, бурых углях и попутных газах с примесью сероводорода — там, где стальной экономайзер выходит из строя в зоне точки росы дымовых газов за один-два сезона. Изготавливается по утверждённой заводской КД со ссылкой на общие технические требования ГОСТ 28269-89 «Котлы стационарные паровые. Общие технические требования».

Номинальный расход питательной воды через ЭБ-2-142 составляет 7,15 т/ч, что соответствует паропроизводительности обслуживаемого котла с учётом непрерывных и периодических продувок и резерва на расширение нагрузки. Расчётная температура дымовых газов перед экономайзером принимается в диапазоне 350–600 °C в зависимости от типа топлива и нагрузки котла, что обеспечивает достаточный температурный напор для нагрева воды до 140 °C на выходе.

Экономайзер ЭБ-2-142: устройство и принцип работы

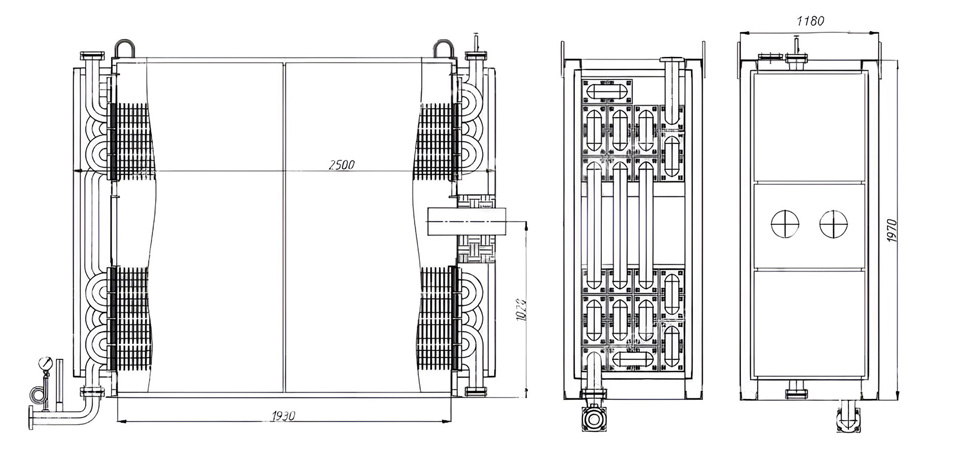

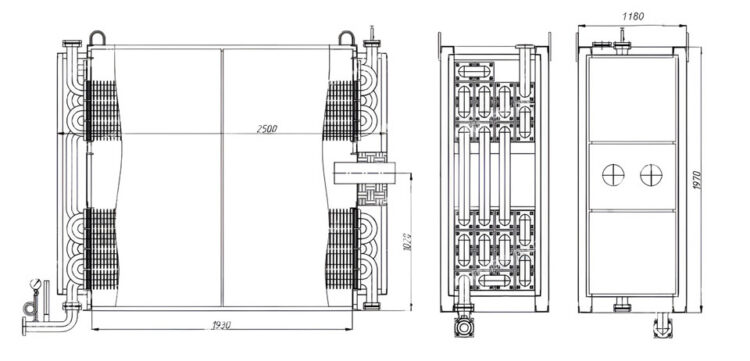

Экономайзер ЭБ-2-142 имеет конструкцию, отработанную в виде блока из чугунных ребристых труб системы ВТИ диаметром 76×8 мм длиной 2,0 м с присоединительными квадратными фланцами 150×150 мм. Трубы соединяются между собой через короткие чугунные колена-калачи, образуя единый последовательный змеевик в металлическом каркасе с тепловой изоляцией.

Поверхность нагрева 141,6 м² набрана из 142 ребристых элементов, скомпонованных в две колонки. В каждой колонке 6 элементов по горизонтали и 7–8 по вертикали с шахматным расположением — это даёт интенсивную турбулизацию газового потока и высокую эффективную теплопередачу при умеренной скорости газов. Между секциями колонки предусмотрены проходы для размещения обдувочных аппаратов и периодической ручной чистки наружных поверхностей.

Питательная вода поступает в нижний коллектор, проходит снизу вверх по змеевику противотоком к дымовым газам и выходит из верхнего коллектора с температурой до 140 °C при температуре на входе от 100 °C. Водяной объём аппарата 0,28 м³, гидравлическое сопротивление по водяному тракту не превышает 0,2 МПа (2 кгс/см²), аэродинамическое сопротивление по газовому тракту — не более 35 мм вод. ст. (343 Па), что не требует усиления штатной тягодутьевой машины и питательного насоса при модернизации существующей котельной.

Экономайзер ЭБ-2-142: преимущества

• Чугунный набор из 142 ребристых элементов системы ВТИ устойчив к сернокислотной коррозии — допустимо сжигание мазута и сернистых углей
• Поверхность нагрева 141,6 м² подобрана под номинальный расход воды 7,15 т/ч и паропроизводительность котлов 4–6,5 т/ч
• Двухколонная компоновка с 6 рядами по горизонтали и 7–8 по вертикали обеспечивает интенсивный теплообмен при минимальном объёме аппарата
• Допустимое рабочее давление воды до 2,4 МПа позволяет подключать аппарат к питательному насосу котла без редукционных узлов
• Чугунные ребристые трубы с толщиной стенки 8 мм имеют высокую механическую прочность и стойкость к гидравлическим ударам при пусках и аварийных подпитках котла
• Аэродинамическое сопротивление не более 343 Па не требует замены штатного дымососа на более мощную модель при включении в существующий газовый тракт
• Полный комплект документации: паспорт, руководство по монтажу и эксплуатации, чертежи общего вида и схема обвязки трубопроводной арматурой

Экономайзер ЭБ-2-142: применение в котельной

Экономайзер ЭБ-2-142 применяется в составе паровой котельной совместно со следующим оборудованием:

• Паровой котел ДКВр-4-13С — двухбарабанный котёл на твёрдом топливе
• Паровой котел КЕ-6,5-14С — котёл на твёрдом топливе с механической топкой
• Паровой котел ДЕ-6,5-14ГМ-О — газомазутный котёл паропроизводительностью 6,5 т/ч
• Дымосос ДН-9 (1500 об/мин) — тяга дымовых газов после экономайзера
• Вентилятор ВДН-6,3 — подача воздуха на горение в топку котла
• Деаэратор ДА-15/4 — деаэрация питательной воды от растворённого кислорода

Состав и стоимость уточняйте при оформлении заказа.
