Экономайзер ЭБ-1-808

«Экономайзер ЭБ-1-808» — чугунный одноколонный блочный экономайзер системы ВТИ с поверхностью нагрева 808 м², устанавливаемый за паровыми котлами производительностью 25 т/ч для подогрева питательной воды теплом уходящих дымовых газов.

Экономайзер ЭБ-1-808: назначение и область применения

Экономайзер ЭБ-1-808 закрывает потребность котельных энергетического класса в утилизации тепла уходящих газов после паровых котлов серий ДЕ-25 и ДКВр-20 при максимальной нагрузке. Чугунный набор из 808 ребристых элементов в одну вертикальную колонку обеспечивает максимальную для серии ЭБ поверхность теплопередачи 808 м² и снижает удельный расход топлива котельной установки на 10–12 % при круглогодичной выработке технологического пара.

Аппарат применяется в производственных и теплоснабжающих котельных крупных промышленных предприятий, ТЭЦ малой мощности и объектах большого энергопотребления. Чугунная конструкция труб ВТИ толерантна к сернокислотной коррозии — допускается круглогодичное сжигание сернистого мазута, бурых углей и попутных нефтегазовых смесей с содержанием серы до 3 %. Изготавливается по утверждённой заводской КД со ссылкой на общие технические требования ГОСТ 28269-89 «Котлы стационарные паровые. Общие технические требования».

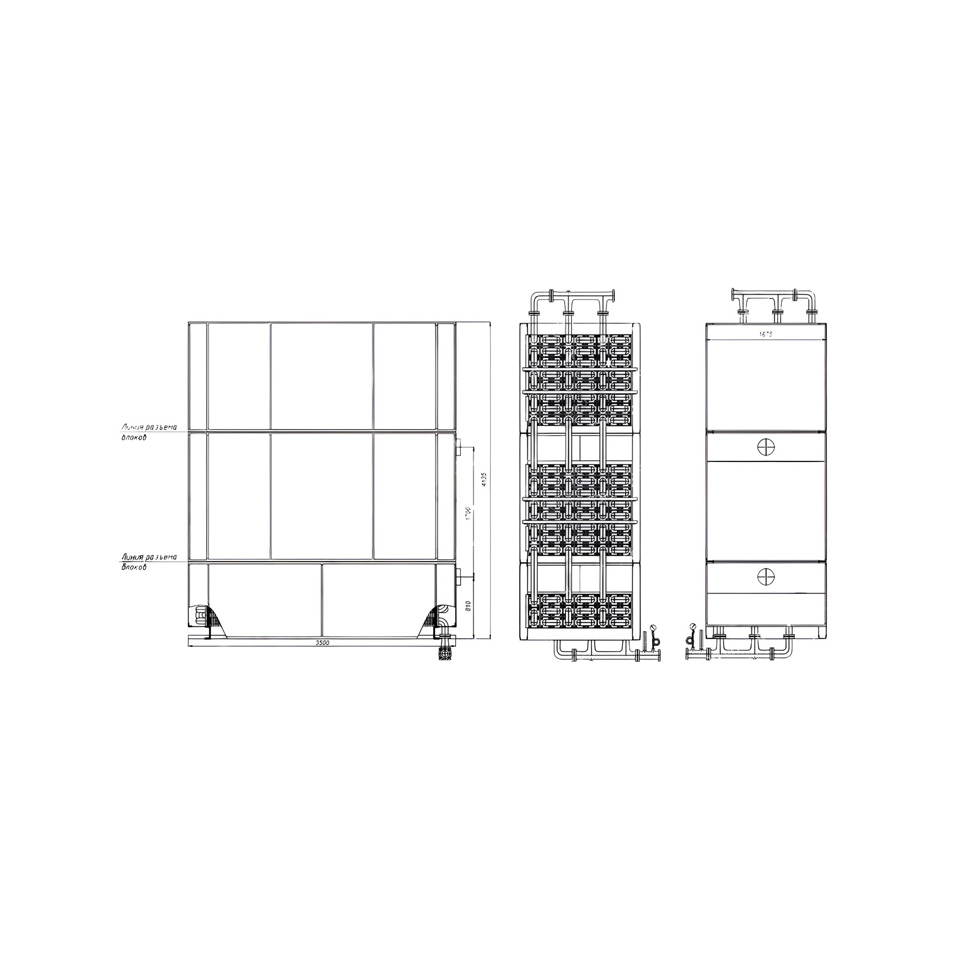

Габариты блока 3520×1620×4135 мм с массой 24 700 кг рассчитаны под установку в специально отведённом экономайзерном отсеке либо за пределами основного котельного зала с подключением через выносной газоход. Существенная высота 4135 мм требует усиленного фундамента и согласования с проектом. Большая масса аппарата 24 700 кг распределяется по плите фундамента с расчётным удельным давлением, что закладывается ещё на стадии проектирования котельной с учётом грунтовых условий и сейсмики площадки.

Экономайзер ЭБ-1-808: устройство и принцип работы

Экономайзер ЭБ-1-808 имеет конструкцию, отработанную в виде блока из чугунных ребристых труб системы ВТИ диаметром 76×8 мм с присоединительными квадратными фланцами 150×150 мм. Трубы соединяются между собой через короткие чугунные колена-калачи, образуя единый последовательный змеевик в металлическом каркасе с тепловой изоляцией.

Поверхность нагрева 808 м² набрана из 808 ребристых элементов, выстроенных в одну вертикальную колонку с шахматным расположением труб по высоте. По высоте колонна разделена на пять–шесть секций с разрывами под обдувочные аппараты — при сжигании зольного твёрдого топлива обдувка проводится по жёсткому графику для исключения шлакования наружных оребрённых поверхностей. Каждая секция оснащается отдельным люком ревизии и точками подключения дренажа.

Питательная вода поступает в нижний коллектор, проходит снизу вверх по змеевику противотоком к дымовым газам и выходит из верхнего коллектора с температурой до 140 °C при температуре на входе от 100 °C. Уходящие дымовые газы омывают трубы поперечным потоком, проходя сверху вниз через всю колонну с расчётной скоростью 6–10 м/с. Допустимое рабочее давление воды до 2,5 МПа позволяет подключать аппарат к питательному насосу котла напрямую, без редукционных узлов и буферных гидравлических разделителей.

Экономайзер ЭБ-1-808: преимущества

• Чугунный набор из 808 ребристых элементов системы ВТИ устойчив к сернокислотной коррозии — допустимо круглогодичное сжигание сернистого мазута и высокозольных углей
• Поверхность нагрева 808 м² подобрана под максимальную паропроизводительность котлов 25 т/ч с расчётной температурой уходящих газов до 600 °C
• Одноколонная вертикальная компоновка высотой 4135 мм — рациональное использование высоты экономайзерного отсека на крупных промышленных объектах
• Допустимое рабочее давление воды до 2,5 МПа — прямое подключение к питательным насосам котлов ДЕ-25 без редукционных узлов и буферных гидравлических разделителей
• Чугунные ребристые трубы с толщиной стенки 8 мм имеют расчётный ресурс 15–20 лет при штатной эксплуатации на любых видах топлива
• Транспортабельный блок с заводской обшивкой и тепловой изоляцией — монтаж сводится к установке на фундамент и подсоединению фланцев водяного и газового трактов
• Полный комплект документации: паспорт, руководство по монтажу и эксплуатации, чертежи общего вида и схема обвязки трубопроводной арматурой

Экономайзер ЭБ-1-808: применение в котельной

Экономайзер ЭБ-1-808 применяется в составе паровой котельной совместно со следующим оборудованием:

• Паровой котел ДЕ-25-14ГМ-О — газомазутный котёл паропроизводительностью 25 т/ч
• Паровой котел КЕ-25-14С — котёл на твёрдом топливе с механической топкой
• Паровой котел ДКВр-20-13C — двухбарабанный котёл на твёрдом топливе
• Дымосос ДН-15 (1500 об/мин) — тяга дымовых газов после экономайзера
• Вентилятор ВДН-15 — подача воздуха на горение в топку котла
• Деаэратор ДА-50/25 — деаэрация питательной воды от растворённого кислорода

Состав и стоимость уточняйте при оформлении заказа.
