Полумуфта. 00.5684.001-01

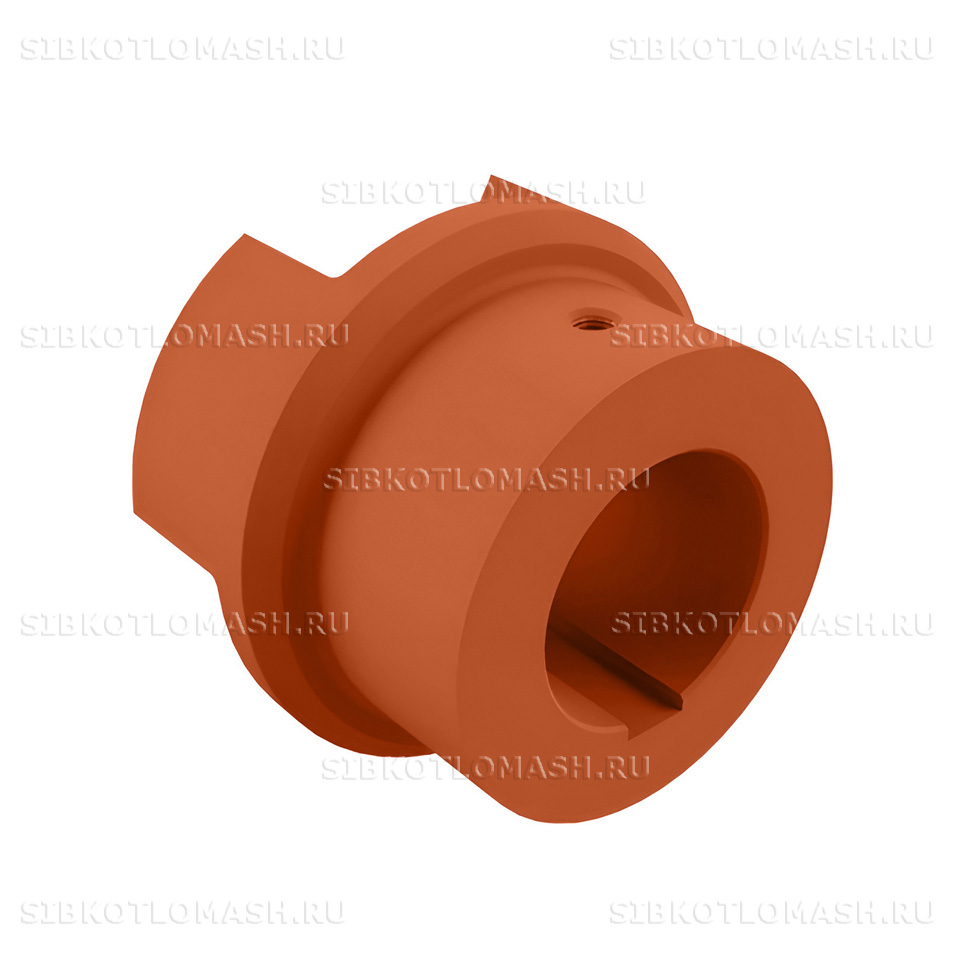

Полумуфта 00.5684.001-01 — запасная часть привода топки производства КЗ «Сибкотломаш» г. Бийск. Изделие представляет собой чугунную фасонную отливку с центральным посадочным отверстием уменьшенного диаметра, крепёжным фланцем и кулачковыми выступами. Полумуфта применяется в паре с базовой полумуфтой 00.5684.001 в составе муфтового соединения привода колосникового полотна топок ТЛПХ, ТЧЗМ и ТЛЗМ.

Полумуфта: назначение и применяемость

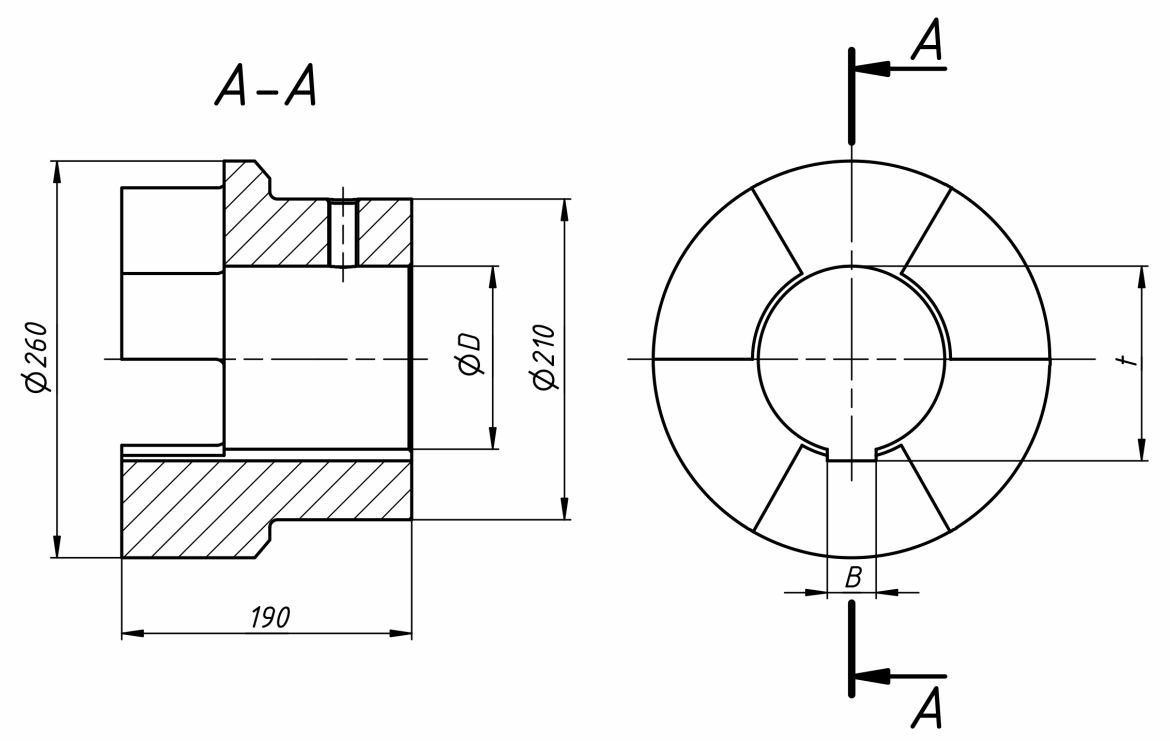

Полумуфта по чертежу 00.5684.001-01 является модификацией базовой полумуфты серии 00.5684.001 с уменьшенным диаметром посадочного отверстия. Эта модификация предназначена для установки на валы редукторов или ведущих валов колосникового полотна меньшего сечения, что встречается в топках с приводом малой мощности и в ремонтных комплектах после замены изношенного вала на вал меньшего диаметра. Кулачковое сцепление с парной полумуфтой передаёт крутящий момент с одновременным компенсированием монтажных перекосов.

Полумуфта по чертежу 00.5684.001-01 применяется в составе топок ТЛПХ всех модификаций, а также в линейке топок ТЧЗМ и ТЛЗМ — деталь сохраняет унификацию с базовой полумуфтой серии и присоединительными размерами кулачкового сцепления. На одну топку устанавливается одна штука детали в паре с базовой полумуфтой 00.5684.001. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Рабочие условия эксплуатации детали — постоянная знакопеременная нагрузка от привода при пусках и остановах колосникового полотна, температура зоны установки до 60 °C, контакт с угольной пылью и шлаковыми частицами. Под эти условия подобран материал и конструкция кулачкового сцепления.

Полумуфта: материалы и изготовление

Полумуфта 00.5684.001-01 отливается из серого чугуна марки СЧ15 по ГОСТ 1412-85 — того же материала, что и парная полумуфта 00.5684.001. Такая унификация материала обеспечивает одинаковый коэффициент линейного расширения двух полумуфт при тепловом нагреве, что критично для длительной работы кулачкового сцепления без перекосов и заклинивания посадочных кулачков.

Технология изготовления включает плавку чугуна в индукционной печи, заливку расплава в песчано-глинистые формы по серийной модельной оснастке, выдержку отливки в форме до полного остывания, выбивку, обрубку литников и прибылей, очистку поверхностей дробемётом, термообработку в режиме нормализация и финишную механическую обработку посадочного отверстия с допуском H7, шпоночного паза по ГОСТ 23360 и кулачковых выступов с допусками по 12 квалитету точности.

Контроль качества каждой плавки включает химический анализ материала по сертификату плавки, испытания прочности и твёрдости на образцах-свидетелях, ультразвуковой контроль зоны крепёжного фланца, проверку плотности отливки в зоне кулачковых выступов и измерение геометрии посадочного отверстия по диаметру и шероховатости. На каждую партию оформляется паспорт ОТК с протоколом измерений.

Антикоррозионная защита наружных поверхностей — однослойная грунт-эмаль ХВ-785 после абразивоструйной подготовки. Кулачковые выступы и посадочное отверстие консервируются смазкой К-17 на нефтяной основе для защиты от коррозии при складировании и транспортировке к заказчику.

Полумуфта: совместимое оборудование

Полумуфта 00.5684.001-01 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается в составе ленточных пневматических хвостовых топок ТЛПХ и сопутствующих котельных установок на твёрдом топливе:

• Топка ТЛПХ-1,1-3,0 — ленточная пневматическая хвостовая топка с активной площадью решётки 3,0 м² — прямой родитель запчасти
• Топка ТЛПХ-1,1-3,5 — ленточная пневматическая хвостовая топка 3,5 м² — следующий типоразмер в линейке
• Топка ТЛПХ-1,1-4,25 — ленточная пневматическая хвостовая топка 4,25 м² — для котлов повышенной мощности линейки
• Паровой котёл КЕ-6,5-14С(ТЛЗМ) — паровой котёл 6,5 т/ч с топкой ТЛЗМ — конкурирующая компоновка котельной на твёрдом топливе
• Паровой котёл ДКВр-2,5-13С(ПТЛ-РПК) — паровой котёл 2,5 т/ч с топкой ПТЛ-РПК — типовой потребитель угольной фракции линейки малой мощности

Полумуфта 00.5684.001-01 — типовая деталь колосникового полотна и привода топки ТЛПХ для слоевого сжигания каменного и бурого угля рядового или дроблёного состава. Сопутствующие запчасти топок ТЛПХ (звёздочки, колосники, корпусы подшипника, полумуфты, уплотнения, штыри) — в каталоге запчастей топок ТЛПХ. При оформлении заказа укажите типоразмер топки и состояние колосникового полотна — это позволит подобрать сопутствующие комплектующие на капитальный ремонт.

Полумуфта: заказ и доставка

Полумуфта 00.5684.001-01 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 10 до 18 рабочих дней с учётом плавки и заливки чугуна, выдержки отливки в форме до остывания, термообработки нормализация, дробемётной очистки, механической обработки посадочного отверстия и кулачковых выступов с приёмочным контролем геометрии.

Отгрузка осуществляется транспортными компаниями по всей территории РФ и в страны ЕАЭС. Упаковка — деревянный ящик с обвязкой и противокоррозионной консервацией обработанных поверхностей. Для крупных партий применяется паллетная отгрузка со стальной обвязкой. На каждую партию оформляется паспорт ОТК с протоколом контроля геометрии посадочного отверстия и сертификат материала с указанием марки чугуна и режима термообработки.

При оформлении заказа укажите модификацию топки (например, ТЛПХ-1,87×4,5 или ТЧЗМ-2-2,7-4,0), диаметр сопряжённого вала и наличие парной полумуфты 00.5684.001 в комплекте. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления и условия отгрузки в течение рабочего дня.
