Полумуфта. 00.5684.004

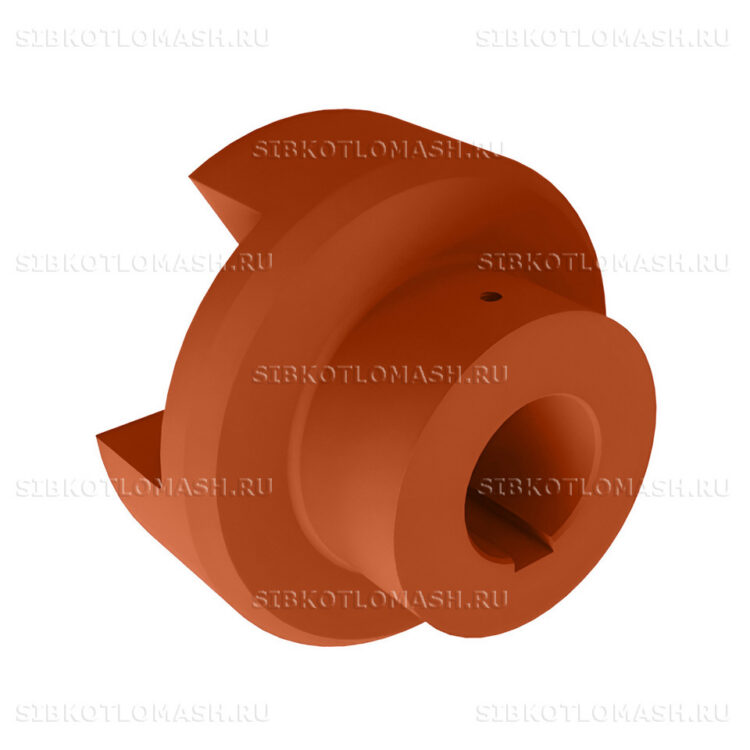

Полумуфта 00.5684.004 — запасная часть привода топки производства КЗ «Сибкотломаш» г. Бийск. Полумуфта представляет собой чугунную фасонную отливку с центральным посадочным отверстием, крепёжным фланцем и кулачковыми выступами. Изделие применяется в паре с базовой полумуфтой 00.5684.001 в составе муфтового соединения привода колосникового полотна.

Полумуфта: назначение и применяемость

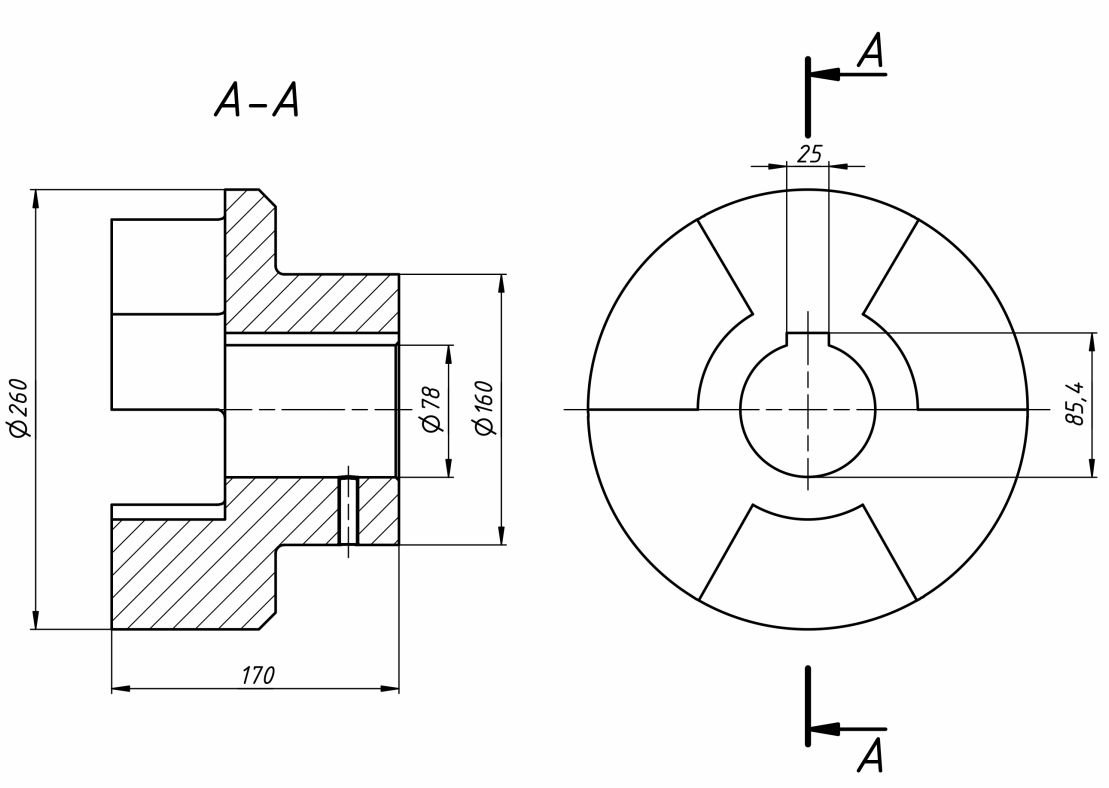

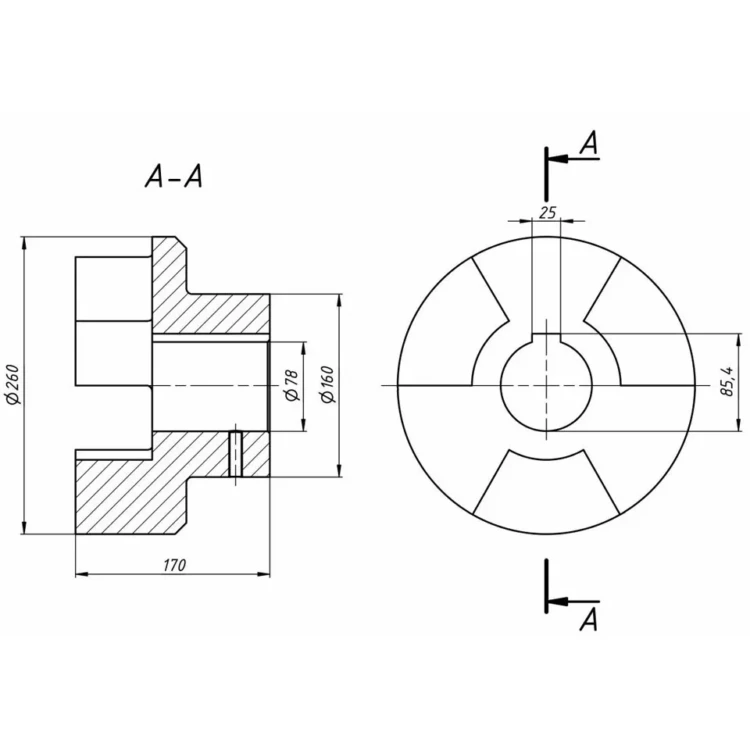

Полумуфта по чертежу 00.5684.004 является парной к базовой полумуфте 00.5684.001 и в составе муфтового соединения выполняет функцию ведомой или ведущей половины. Конструктивные различия двух полумуфт связаны с диаметром посадочного отверстия — одна сторона садится на вал редуктора привода, другая на вал ведущего шкива колосникового полотна. Кулачковые выступы сопрягаемых поверхностей передают крутящий момент при минимальном осевом усилии на валы.

Полумуфта по чертежу 00.5684.004 применяется в составе топок ТЛПХ всех модификаций, а также в линейке топок ТЧЗМ и ТЛЗМ — деталь унифицирована для всех механических топок этой линейки производства. На одну топку устанавливается одна штука детали в паре с базовой полумуфтой. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Рабочие условия эксплуатации детали — длительная знакопеременная нагрузка от привода полотна, температура зоны установки до 60 °C, контакт с угольной пылью и шлаковыми частицами. Под эти условия подобран материал и конструкция кулачкового сцепления.

Полумуфта: материалы и изготовление

Полумуфта 00.5684.004 отливается из серого чугуна марки СЧ15 по ГОСТ 1412-85 — того же материала, что и парная полумуфта 00.5684.001. Такая унификация материала обеспечивает одинаковый коэффициент линейного расширения двух полумуфт при тепловом нагреве, что критично для длительной работы кулачкового сцепления без перекосов и заклинивания.

Технология изготовления включает плавку чугуна в индукционной печи, заливку расплава в песчано-глинистые формы по серийной модельной оснастке, выдержку отливки в форме до полного остывания, выбивку, обрубку литников и прибылей, очистку поверхностей дробемётом, термообработку в режиме нормализация и финишную механическую обработку посадочного отверстия с допуском H7 и кулачковых выступов с допусками по 12 квалитету точности.

Контроль качества каждой плавки включает химический анализ материала по сертификату плавки, испытания прочности и твёрдости на образцах-свидетелях, ультразвуковой контроль зоны крепёжного фланца, проверку плотности отливки в зоне кулачковых выступов и измерение геометрии посадочного отверстия. На каждую партию оформляется паспорт ОТК с протоколом измерений и сертификат материала с указанием марки чугуна и режима термообработки.

Антикоррозионная защита наружных поверхностей — однослойная грунт-эмаль ХВ-785 после абразивоструйной подготовки. Кулачковые выступы и посадочное отверстие консервируются смазкой К-17 на нефтяной основе для защиты от коррозии при складировании и транспортировке к заказчику.

Полумуфта: совместимое оборудование

Полумуфта 00.5684.004 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается в составе ленточных пневматических хвостовых топок ТЛПХ и сопутствующих котельных установок на твёрдом топливе:

• Топка ТЛПХ-1,1-3,0 — ленточная пневматическая хвостовая топка с активной площадью решётки 3,0 м² — прямой родитель запчасти
• Топка ТЛПХ-1,1-3,5 — ленточная пневматическая хвостовая топка 3,5 м² — следующий типоразмер в линейке
• Топка ТЛПХ-1,1-4,25 — ленточная пневматическая хвостовая топка 4,25 м² — для котлов повышенной мощности линейки
• Паровой котёл КЕ-6,5-14С(ТЛЗМ) — паровой котёл 6,5 т/ч с топкой ТЛЗМ — конкурирующая компоновка котельной на твёрдом топливе
• Паровой котёл ДКВр-2,5-13С(ПТЛ-РПК) — паровой котёл 2,5 т/ч с топкой ПТЛ-РПК — типовой потребитель угольной фракции линейки малой мощности

Полумуфта 00.5684.004 — типовая деталь колосникового полотна и привода топки ТЛПХ для слоевого сжигания каменного и бурого угля рядового или дроблёного состава. Сопутствующие запчасти топок ТЛПХ (звёздочки, колосники, корпусы подшипника, полумуфты, уплотнения, штыри) — в каталоге запчастей топок ТЛПХ. При оформлении заказа укажите типоразмер топки и состояние колосникового полотна — это позволит подобрать сопутствующие комплектующие на капитальный ремонт.

Полумуфта: заказ и доставка

Полумуфта 00.5684.004 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 10 до 18 рабочих дней с учётом плавки и заливки чугуна, выдержки отливки в форме до остывания, термообработки нормализация, дробемётной очистки, механической обработки посадочного отверстия и кулачковых выступов с приёмочным контролем геометрии.

Отгрузка осуществляется транспортными компаниями по всей территории РФ и в страны ЕАЭС. Упаковка — деревянный ящик с обвязкой и противокоррозионной консервацией обработанных поверхностей. Для крупных партий применяется паллетная отгрузка со стальной обвязкой. На каждую партию оформляется паспорт ОТК с протоколом контроля геометрии посадочного отверстия и сертификат материала.

При оформлении заказа укажите модификацию топки (например, ТЛПХ-1,87×4,5 или ТЧЗМ-2-2,7-4,0), диаметр сопряжённого вала и наличие парной полумуфты 00.5684.001 в комплекте. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления и условия отгрузки в течение рабочего дня.
