Плита фронтальная. 00.7032.070-01

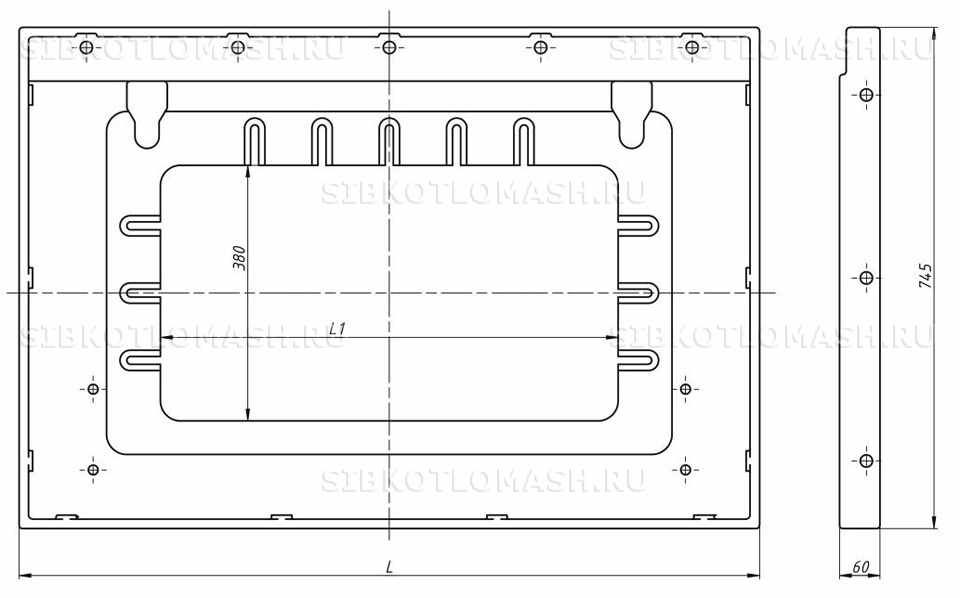

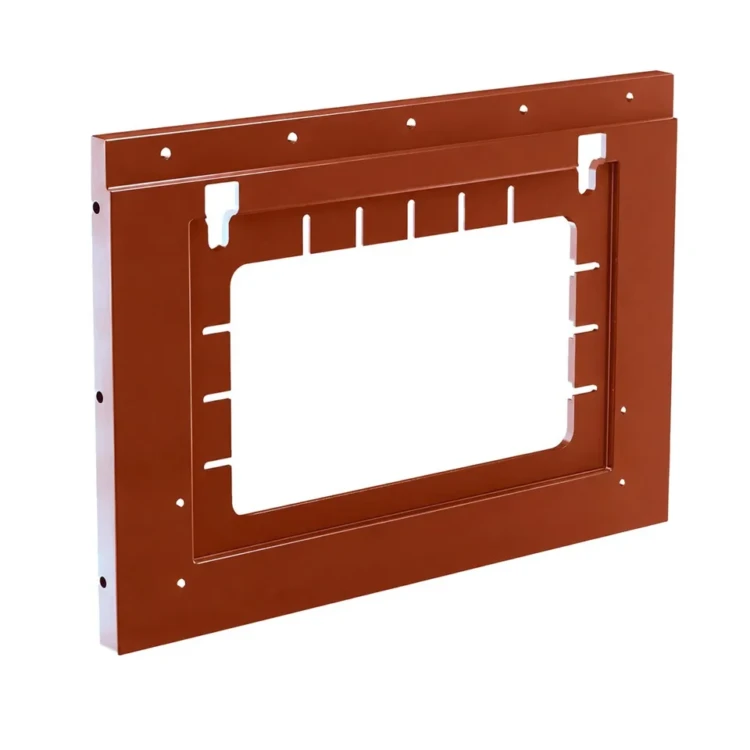

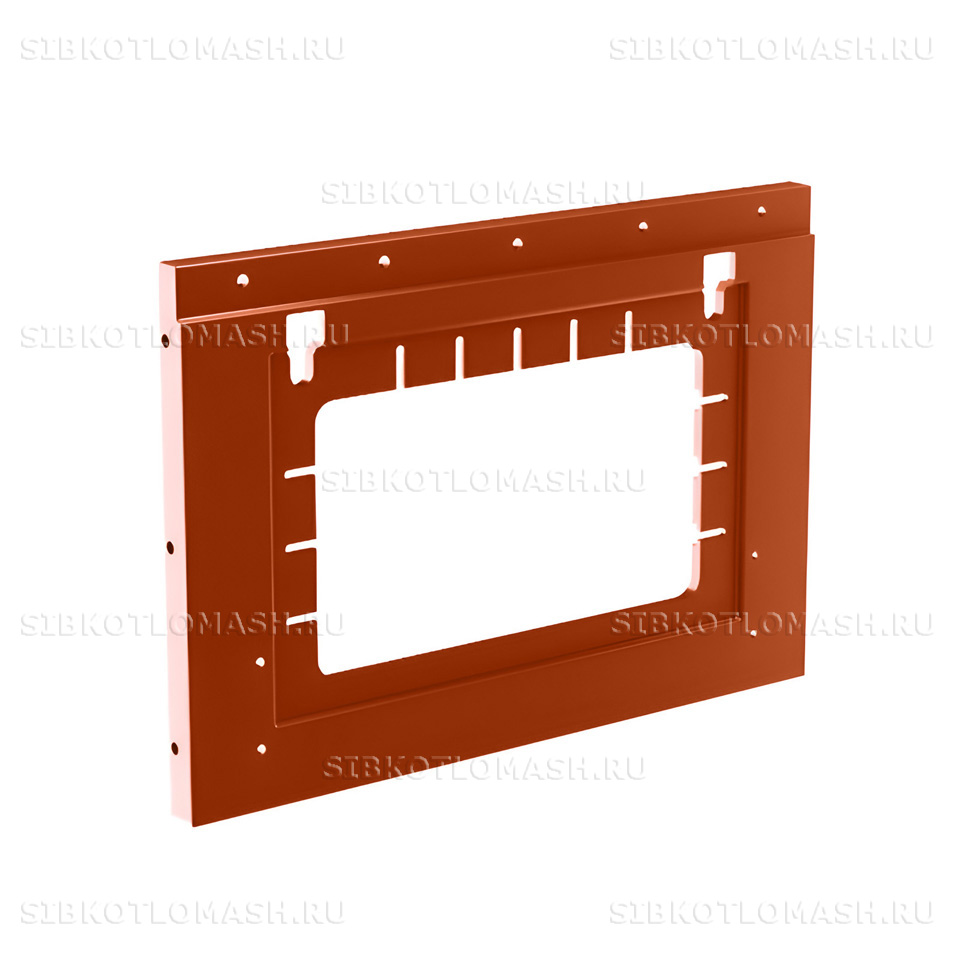

Плита фронтальная 00.7032.070-01 — запасная часть топки ЗП-РПК производства КЗ «Сибкотломаш» г. Бийск. Это модификация фронтальной плиты под забрасыватель ЗП-900 (исполнение 746×900 мм). Изделие представляет собой массивную чугунную фасонную отливку и устанавливается в передней части топки с приёмным окном под пневмомеханический забрасыватель угля.

Плита фронтальная: назначение и применяемость

Плита фронтальная по чертежу 00.7032.070-01 в составе полумеханической топки ЗП-РПК формирует фронтальную поверхность обвязки топки. Через приёмное окно плиты в топку подаётся уголь от пневмомеханического забрасывателя ЗП-900: мелкие частицы топлива летят над колосниковой решёткой и горят в объёме топки, более крупные падают на решётку и догорают в слое. Плита защищает кладку и металлоконструкции фронтальной стенки от прямого теплового воздействия пламени и горящего топлива.

Плита фронтальная по чертежу 00.7032.070-01 применяется в составе топок ЗП-РПК с забрасывателем ЗП-900 — для котлов малой и средней мощности. На одну топку устанавливается одна штука детали в качестве фронтальной плиты обвязки. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Условия эксплуатации детали — прямой контакт с пламенем и проходящим через приёмное окно горящим топливом при температуре до 1000 °C, циклическое тепловое нагружение при пусках и остановах котла, абразивное воздействие потока топливных частиц от забрасывателя при подаче угля.

Плита фронтальная: материалы и изготовление

Плита фронтальная 00.7032.070-01 отливается из серого чугуна СЧ15 по ГОСТ 1412-85. Этот материал применяется для крупных литых деталей в условиях котельной топки благодаря приемлемой жаростойкости в диапазоне рабочих температур, хорошей литейной технологичности при изготовлении деталей массой 70 кг и невысокой себестоимости. Увеличенная толщина стенки 35 мм обеспечивает значительный запас металла на угар и износ в течение всего расчётного срока службы.

Литьё выполняется в песчано-глинистые формы крупного размера по серийной модельной оснастке завода. Технологический процесс включает плавку чугуна в индукционной печи, заливку расплава в форму, выдержку отливки в форме до полного остывания, выбивку, обрубку литников и прибылей, очистку поверхностей дробемётом, термообработку в режиме отжиг для снятия литейных напряжений массивной отливки и финишную механическую обработку посадочных кромок плиты и контура приёмного окна забрасывателя.

Партионный контроль качества каждой плавки включает химический анализ материала, испытания твёрдости и предела прочности на образцах-свидетелях, ультразвуковой контроль зоны приёмного окна на отсутствие литейных дефектов, выборочный визуальный осмотр отливок на отсутствие усадочных раковин, трещин и пор, а также проверку плоскостности рабочей поверхности поверочной линейкой. На каждую партию оформляется паспорт ОТК и сертификат материала с указанием марки чугуна и плавочного номера.

Лакокрасочное покрытие на рабочую поверхность не наносится — оно выгорает при первом же выводе топки на рабочий режим. Антикоррозионная защита при хранении и транспортировке обеспечивается консервационной смазкой К-17 на нефтяной основе или термостойкой грунт-эмалью на наружной нерабочей поверхности.

Плита фронтальная: совместимое оборудование

Плита фронтальная по чертежу 00.7032.070-01 устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Паровой котел КЕ-2,5-14С(ПТЛ-РПК) с топкой ЗП-РПК и забрасывателем ЗП-900;
• Паровой котел ДКВр-2,5-13С(ПТЛ-РПК) с топкой ЗП-РПК для котлов малой мощности;
• Паровой котел ДКВр-4-13С (ПТЛ-РПК) с топкой ЗП-РПК для котлов средней мощности;
• Топка ПТЛ-РПК-2-1,8-1,525 — родственное исполнение полумеханической топки с забрасывателем угля;
• Топка ПТЛ-РПК-2-1,8-2,135 — родственное исполнение полумеханической топки повышенной мощности.

Подбор плиты по типоразмеру топки — см. каталог запасных частей топок ЗП-РПК. При оформлении заказа достаточно указать модификацию топки и марку забрасывателя — менеджер уточнит позицию по чертежу.

Плита фронтальная: заказ и доставка

Плита фронтальная 00.7032.070-01 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 15 до 25 рабочих дней с учётом плавки и заливки чугуна крупной отливки массой 70 кг, выдержки отливки в форме, термообработки отжиг, дробемётной очистки, механической обработки посадочных кромок и приёмного окна, приёмочного контроля плоскостности.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой и защитной плёнкой против атмосферных осадков, с противокоррозионной консервацией обработанных поверхностей. Для крупных партий применяется паллетная отгрузка со стальной обвязкой. На каждую партию оформляется паспорт ОТК и сертификат материала.

При оформлении заказа укажите модификацию топки ЗП-РПК (например, ЗП-РПК-1,5 или ЗП-РПК-2,0) и марку забрасывателя угля. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления и условия отгрузки в течение рабочего дня. Возможен подбор сопутствующих комплектующих фронтальной обвязки совместно с плитами передними правой и левой.
