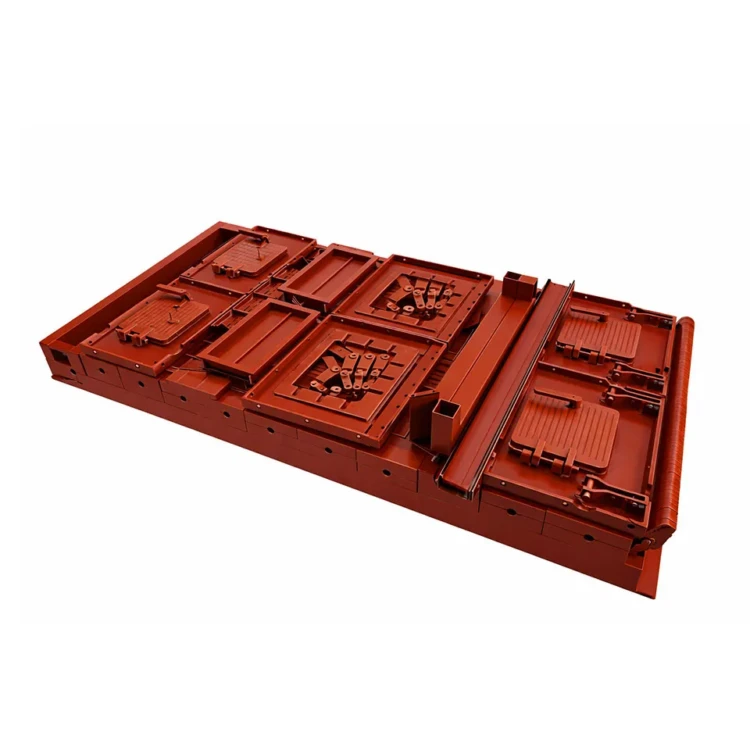

Топка ПТЛ-РПК-2-1,8-1,525

Топка ПТЛ-РПК-2-1,8-1,525 — полумеханическая топочная установка с ленточными питателями топлива ПТЛ-400 и неподвижной колосниковой решёткой с поворотными колосниками. Ширина решётки 1800 мм, длина активной зоны горения 1525 мм, активная площадь зеркала горения 2,74 м². Аббревиатура расшифровывается: топка полумеханическая ленточная с решёткой поворотными колосниками. Агрегат предназначен для сжигания каменного угля, бурого угля и антрацита в паровых и водогрейных котлах тепловой мощностью до 4 МВт.

Топка ПТЛ-РПК-2-1,8-1,525 обеспечивает диапазон регулирования нагрузки 25–100% от номинала. Коэффициент избытка воздуха за топкой — не более 1,7. Максимальная влажность топлива: каменный уголь — до 12%, бурый уголь — до 40%, максимальный размер куска — 40 мм, содержание мелочи фракции 0–6 мм — до 60%. Потери с химическим недожогом не превышают 1%, с механическим недожогом — не более 13,5%. Отличительной особенностью является возможность сжигания антрацита — топлива с высоким содержанием углерода, трудно поддающегося сжиганию в обычных топках.

Технические характеристики топки ПТЛ-РПК-2-1,8-1,525

Топка ПТЛ-РПК-2-1,8-1,525 применяется в составе паровых котлов КЕ-4-14С, ДКВр-4-13С и водогрейных котлов серий КВм, КВр аналогичной тепловой мощности. Ключевые параметры: активная площадь решётки 2,74 м², ширина решётки 1800 мм, длина 1525 мм, тепловая мощность до 4 МВт. Агрегат оснащён двумя ленточными питателями ПТЛ-400 с приводными электродвигателями мощностью 1,1 кВт. Масса агрегата — около 3400 кг. Для объектов с большей потребной мощностью предусмотрена топка ПТЛ-РПК-2-1,8-2,135 следующего размера в серии.

Расчётное топливо — каменный уголь марок Д, Г, Б, ДГ, антрацит и бурый уголь без предварительного грохочения и дробления. Содержание мелочи фракции 0–6 мм до 60% делает топку совместимой с рядовым углём непосредственно из шахты. Агрегат используется на промышленных предприятиях, в коммунальных котельных и объектах сельскохозяйственного назначения по всей России.

Конструкция и принцип работы

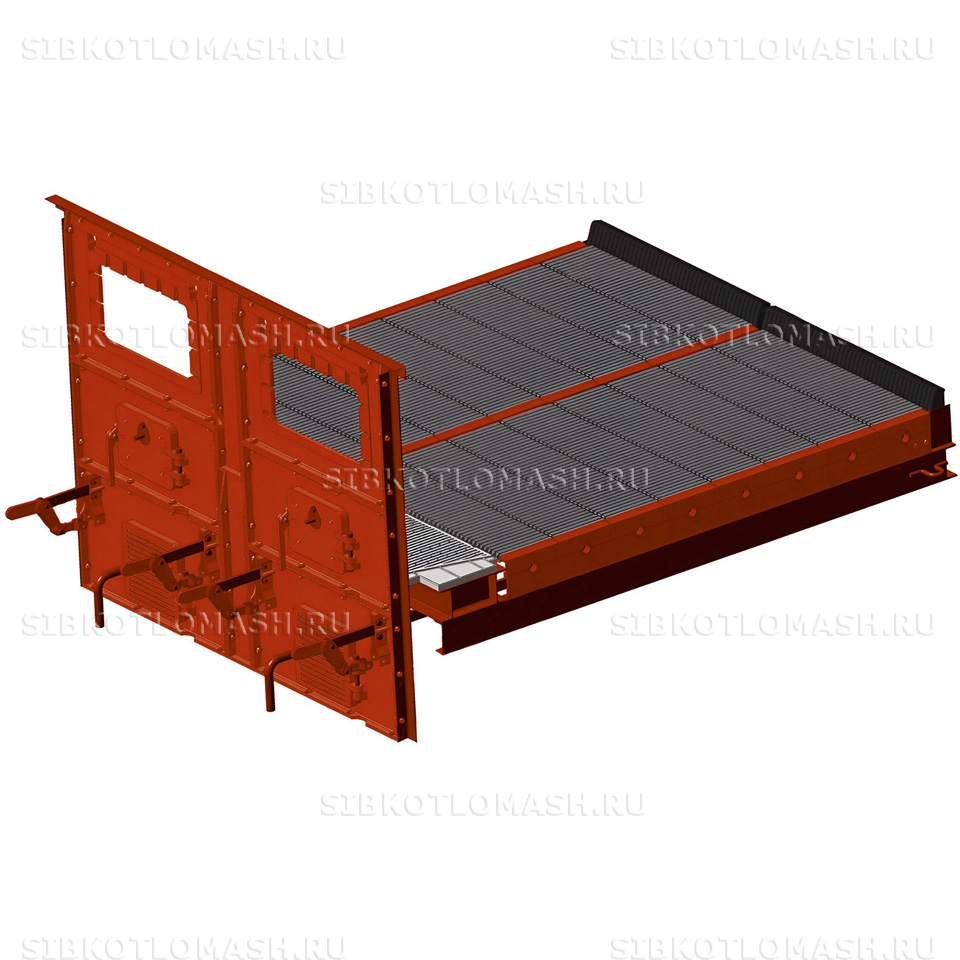

Конструктивно топка ПТЛ-РПК-2-1,8-1,525 состоит из несущей рамы из швеллеров, неподвижной колосниковой решётки с поворотными колосниками, двух ленточных питателей ПТЛ-400, чугунного фронта с угольными ящиками, привода питателей и зольного бункера. Колосниковая решётка поставляется заказчику в собранном виде. Колосники насажены на поперечные балки и соединены тягой с рычажным механизмом поворота. Каждая секция колосниковой решётки по длине разделена на две группы с самостоятельными приводами — для облегчения очистки решётки от шлака. Привод механизма поворота колосников располагается на фронте котла.

Ленточный питатель ПТЛ-400 обеспечивает равномерную подачу угля по всей ширине 1800 мм колосниковой решётки. Скорость ленты питателя регулируется для изменения количества подаваемого топлива в зависимости от требуемой нагрузки. Передняя часть решётки перекрыта неподвижными чугунными плитами с отверстиями для подвода первичного воздуха. В конце решётки установлены неподвижные колосники, предотвращающие налипание шлака на обмуровку задней стены топки. Первичный воздух подводится снизу через секционированные поддувальные камеры, что позволяет регулировать интенсивность горения по зонам решётки.

Совместимые котлы и применение

Топка ПТЛ-РПК предназначена для установки под фронтовой частью паровых и водогрейных котлов. Совместима с котлами серий КЕ-4-14С, ДКВр-4-13С, а также с водогрейными котлами КВм, КВр, ПТВМ соответствующей мощности. Агрегат устанавливается через фронтовой проём котла без значительных изменений котельного помещения. Широкое применение находит в промышленных котельных металлургических, пищевых и химических предприятий, а также в коммунальных теплоснабжающих организациях и котельных агропромышленного комплекса.

Топливо и режим сжигания

Работа топки ПТЛ-РПК-2-1,8-1,525 основана на послойном сжигании топлива на неподвижной колосниковой решётке с периодическим перемешиванием слоя путём поворота колосников. При повороте колосников нижние слои шлака сбрасываются в зольник, а свежее топливо перемещается ближе к решётке для более полного сгорания. Такой комбинированный процесс горения в слое и во взвешенном состоянии обеспечивает высокую полноту сжигания антрацита и угля с высоким содержанием мелочи. Зональное регулирование подачи воздуха позволяет оптимизировать сжигание по длине решётки 1525 мм.

Регулирование тепловой нагрузки осуществляется изменением скорости ленточных питателей и интенсивности подачи первичного воздуха под решётку через секционные поддувальные камеры. Широкий диапазон нагрузки 25–100% обеспечивает стабильную работу в котельных с суточным и сезонным графиком потребления тепла. Конструкция агрегата соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ4.

Поставка и комплектация

Топка ПТЛ-РПК-2-1,8-1,525 поставляется в собранном виде. В комплект входят: рама с колосниковой решёткой и поворотными колосниками, два ленточных питателя ПТЛ-400 с приводами (1,1 кВт, 1000 об/мин), чугунный фронт с угольными ящиками, рычажный механизм поворота колосников, зольный бункер, воздухоподающие короба и монтажная документация. Масса агрегата — около 3400 кг. Доставка автомобильным или железнодорожным транспортом. По заказу — с системой автоматики регулирования нагрузки и частотным преобразователем для плавного регулирования скорости питателей.
