Дверка зольниковая. 0-52-4/00.7051.032

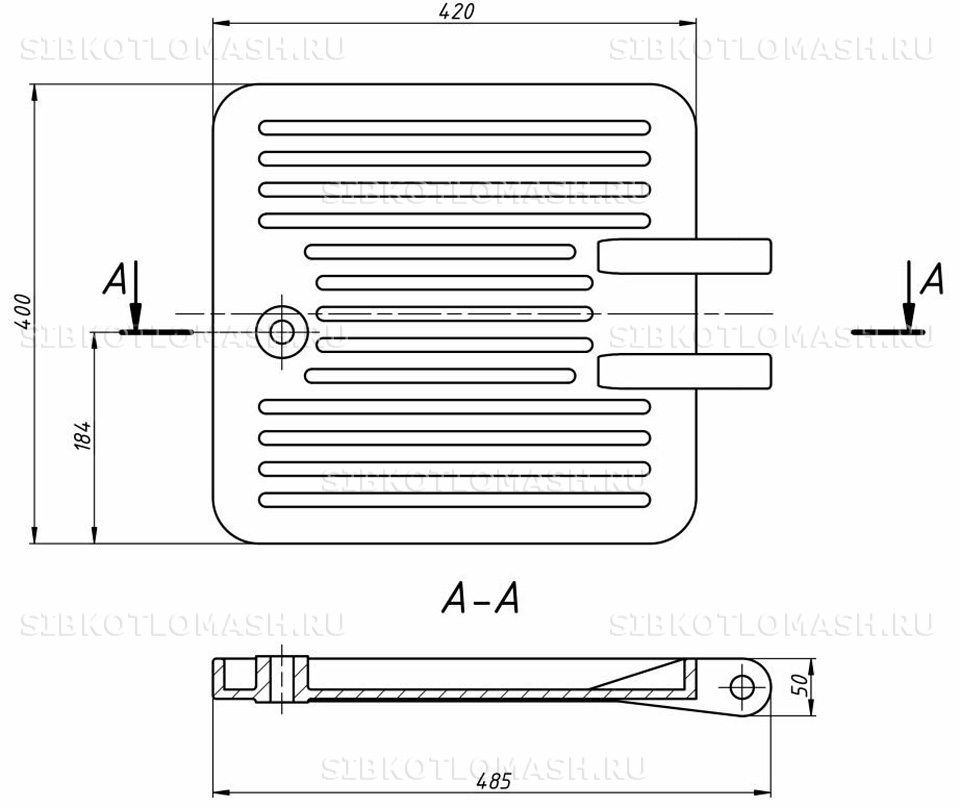

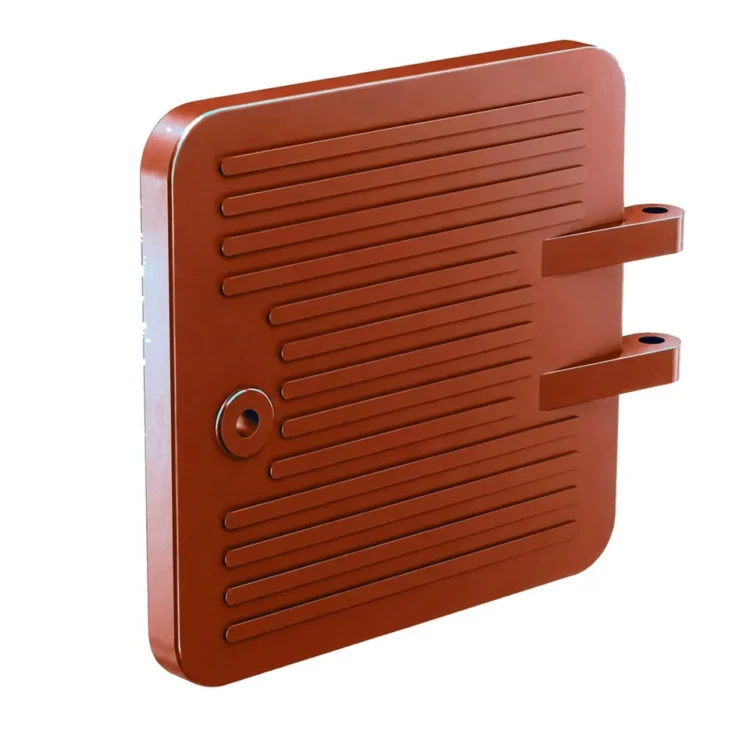

Дверка зольниковая 0-52-4 — запасная часть топки ЗП-РПК производства КЗ «Сибкотломаш» г. Бийск. Изделие представляет собой чугунную фасонную отливку прямоугольной формы с петлями для навески на корпус топки. Дверка зольниковая обеспечивает доступ оператора к зольному бункеру для удаления шлака и золы.

Дверка зольниковая: назначение и применяемость

Дверка зольниковая по чертежу 0-52-4 в составе полумеханической топки ЗП-РПК выполняет роль технологического люка в нижней части топки под зольным бункером. После поворота секций колосников и сброса шлака в зольный бункер оператор открывает дверку и удаляет накопившуюся золу — либо вручную сгребая её скребком, либо подавая под выгребающий механизм при автоматизированной системе шлакоудаления. При работе котла в нормальном режиме дверка плотно прижата к плите зольниковой для исключения подсосов холодного воздуха в зольный бункер.

Дверка зольниковая по чертежу 0-52-4 применяется в составе топок ЗП-РПК и ПТЛ-РПК всех типоразмеров производительностью от 1,0 до 3,5 тонн пара в час. На одну топку устанавливается одна штука детали — в нижней стенке зольного бункера. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Условия эксплуатации детали — циклическое тепловое нагружение при открывании и закрывании оператором, температура на корпусе дверки до 200 °C во время рабочего режима топки, контакт с шлаковыми частицами и угольной мелочью, ударные нагрузки от скребка при удалении шлака.

Дверка зольниковая: материалы и изготовление

Дверка зольниковая 0-52-4 отливается из серого чугуна СЧ15 по ГОСТ 1412-85. Этот материал применяется для дверок котельных топок благодаря приемлемой жаростойкости в диапазоне рабочих температур зольной зоны, способности работать без коробления при многократных циклах нагрев-охлаждение и хорошей литейной технологичности при изготовлении деталей сложной формы с петлями и посадочным местом под ручку.

Литьё выполняется в песчано-глинистые формы по серийной модельной оснастке завода. Технологический процесс включает плавку чугуна в индукционной печи, заливку расплава в форму, выдержку отливки до полного остывания, выбивку, обрубку литников и прибылей, очистку поверхностей дробемётом, термообработку в режиме отжиг для снятия литейных напряжений и финишную механическую обработку посадочных поверхностей петель.

Партионный контроль качества каждой плавки включает химический анализ материала, испытания твёрдости и предела прочности на образцах-свидетелях, выборочный визуальный осмотр отливок на отсутствие усадочных раковин, трещин и пор. Особое внимание при контроле уделяется прилеганию дверки к эталонной плите зольниковой. На каждую партию оформляется паспорт ОТК и сертификат материала.

Антикоррозионная защита наружных поверхностей — однослойная термостойкая грунт-эмаль на алкидной или кремнийорганической основе для деталей, работающих при температуре до 200 °C. Окраска выполняется после обезжиривания и абразивоструйной подготовки поверхности.

Дверка зольниковая: совместимое оборудование

Дверка зольниковая по чертежу 0-52-4 устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Паровой котел КЕ-2,5-14С(ПТЛ-РПК) — нижняя стенка топки под зольным бункером;
• Паровой котел ДКВр-2,5-13С(ПТЛ-РПК) — для котлов малой мощности с зольным бункером;
• Паровой котел ДКВр-4-13С (ПТЛ-РПК) — для котлов средней мощности;
• Топка ПТЛ-РПК-2-1,8-1,525 — родственное исполнение полумеханической топки;
• Топка ПТЛ-РПК-2-1,8-2,135 — родственное исполнение топки повышенной мощности.

Подбор дверки по типоразмеру топки — см. каталог запасных частей топок ЗП-РПК. При оформлении заказа достаточно указать модификацию топки.

Дверка зольниковая: заказ и доставка

Дверка зольниковая 0-52-4 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 10 до 18 рабочих дней с учётом плавки и заливки чугуна, выдержки отливки в форме, термообработки отжиг, дробемётной очистки, механической обработки посадочных поверхностей петель и приёмочного контроля прилегания дверки.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой и защитной плёнкой против атмосферных осадков, с противокоррозионной консервацией обработанных поверхностей. Для крупных партий применяется паллетная отгрузка со стальной обвязкой. На каждую партию оформляется паспорт ОТК и сертификат материала.

При оформлении заказа укажите модификацию топки ЗП-РПК (например, ЗП-РПК-1,5 или ЗП-РПК-2,0). Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления и условия отгрузки в течение рабочего дня. Возможен подбор сопутствующих комплектующих узла дверки — ручки 0-51-1, петель, запорного механизма и крепежа.
