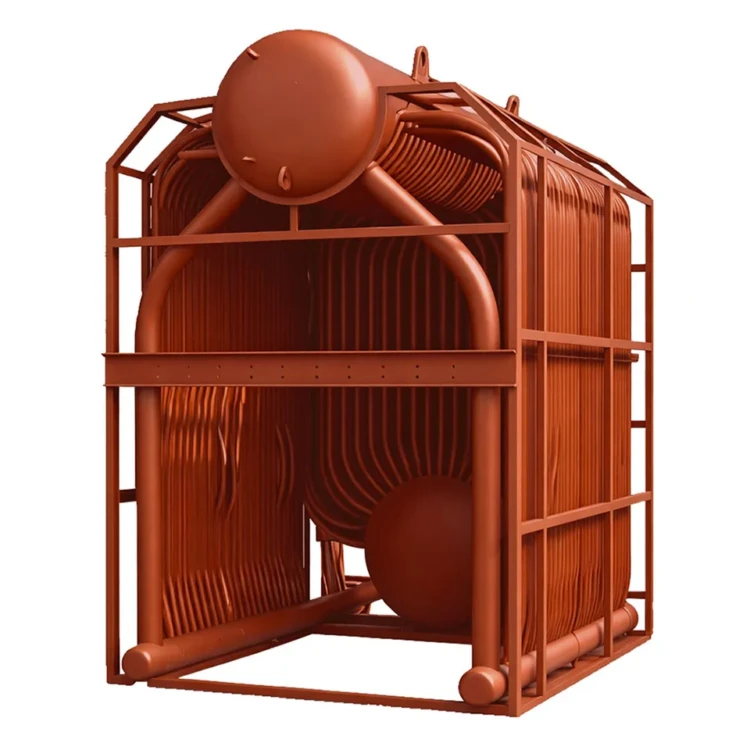

Паровой котел КЕ-2,5-14С(ПТЛ-РПК)

Паровой котел КЕ-2,5-14С(ПТЛ-РПК) — двухбарабанный вертикально-водотрубный котёл с естественной циркуляцией, предназначенный для выработки насыщенного или перегретого пара для технологических и отопительных нужд промышленных предприятий. Производство — КЗ «Сибкотломаш», г. Бийск. Котёл работает на твёрдом топливе (каменный и бурый уголь) и оснащён пневмомеханическим забрасывателем с решёткой с поворотными колосниками.

Паропроизводительность — 2,5 т/ч, рабочее давление пара — 1,4 МПа (14 кгс/см²), температура насыщенного пара — 194 °C. Площадь поверхности нагрева составляет 55,4 м². КПД котла на каменном угле достигает 80–86%. Габаритные размеры (ДхШхВ) — 5100 х 3030 х 4200 мм, масса — 10 700 кг.

Технические характеристики Паровой котел КЕ-2,5-14С(ПТЛ-РПК)

Паровой котел КЕ-2,5-14С(ПТЛ-РПК) относится к серии КЕ — одной из наиболее распространённых серий паровых котлов в промышленных и коммунальных котельных на территории России и стран СНГ. Котлы серии КЕ выпускаются в широком диапазоне паропроизводительности и давлений, что позволяет подобрать оборудование под конкретные нужды предприятия.

Модификация с индексом ПТЛ-РПК указывает на тип топочного устройства — пневмомеханический забрасыватель топлива с решёткой с поворотными колосниками. Такая конструкция топки обеспечивает механизированную подачу угля и удаление шлака, что снижает долю ручного труда при эксплуатации. Температура питательной воды — 100 °C. Котёл рассчитан на сжигание каменного и бурого угля различных марок и фракций.

Конструкция и принцип работы Паровой котел КЕ-2,5-14С(ПТЛ-РПК)

Конструктивно Паровой котел КЕ-2,5-14С(ПТЛ-РПК) представляет собой двухбарабанный вертикально-водотрубный агрегат. Верхний и нижний барабаны соединены пучком кипятильных труб и экранными трубами, которые образуют топочную камеру. Экранные трубы воспринимают радиационное тепло от факела горения, а конвективный пучок — тепло уходящих дымовых газов.

Топка оборудована пневмомеханическим забрасывателем, который подаёт твёрдое топливо на колосниковую решётку с поворотными колосниками. Уголь сгорает одновременно в плотном слое на решётке и во взвешенном состоянии в топочном объёме, что повышает полноту сгорания. Поворотные колосники обеспечивают механизированное удаление шлака и провал мелкой золы в зольный бункер.

Дымовые газы из топочной камеры проходят через конвективный пучок кипятильных труб, передавая тепло воде. Вода циркулирует естественным путём между верхним и нижним барабанами за счёт разности плотностей нагретой и ненагретой воды. В верхнем барабане происходит сепарация пара от воды, после чего насыщенный пар поступает в паропровод.

Преимущества Паровой котел КЕ-2,5-14С(ПТЛ-РПК)

• КПД 80–86% на каменном угле — эффективное использование топлива при минимальных потерях с уходящими газами и механическим недожогом.
• Механизированная подача топлива и удаление шлака — пневмомеханический забрасыватель и поворотные колосники сокращают трудозатраты обслуживающего персонала.
• Работа на каменном и буром угле различных марок — топливная гибкость позволяет использовать местные угли, снижая транспортные расходы.
• Компактные габариты 5100 х 3030 х 4200 мм — котёл размещается в существующих котельных без значительной реконструкции здания.
• Естественная циркуляция воды — отсутствие циркуляционных насосов повышает надёжность и упрощает схему котельной.
• Площадь поверхности нагрева 55,4 м² — развитая поверхность обеспечивает стабильную паропроизводительность 2,5 т/ч при номинальных параметрах.
• Серийное производство на КЗ «Сибкотломаш» — наличие запасных частей, отработанная конструкция и техническая поддержка завода-изготовителя.

Область применения

Паровой котел КЕ-2,5-14С(ПТЛ-РПК) применяется в промышленных и коммунальных котельных, на предприятиях лёгкой и пищевой промышленности, в тепличных хозяйствах — везде, где требуется насыщенный пар низкого и среднего давления для технологических процессов и отопления. Котёл устанавливается как основной или резервный источник пара в котельных малой и средней мощности.

Паровые котлы данного типа изготавливаются в соответствии с требованиями ГОСТ 3619-89 «Котлы паровые стационарные. Типы и основные параметры», что гарантирует соответствие основных параметров установленным нормам безопасности и эффективности.

При проектировании котельной с использованием котла КЕ-2,5-14С(ПТЛ-РПК) необходимо учитывать требования к дымоудалению, золоулавливанию и водоподготовке. Подбор вспомогательного оборудования выполняется на стадии проектирования с учётом характеристик используемого топлива и местных условий.

Комплектация котельной с Паровой котел КЕ-2,5-14С(ПТЛ-РПК)

Для полноценной работы в составе котельной рекомендуется следующее оборудование:

• Экономайзер чугунный ЭБ1-330И или стальной — для подогрева питательной воды уходящими газами и повышения КПД котельной установки.
• Деаэратор атмосферного типа ДА-5 — для удаления растворённых газов из питательной воды и предотвращения коррозии.
• Дымосос ДН-8 или ДН-9 — для создания разрежения в газовом тракте и удаления дымовых газов.
• Вентилятор дутьевой ВДН-8 — для подачи воздуха в топку и обеспечения процесса горения.
• Водоподготовительная установка (Na-катионитовый фильтр) — для умягчения воды и предотвращения накипеобразования на поверхностях нагрева.
• Питательный насос — для подачи воды в котёл под рабочим давлением.
• Золоуловитель (циклон БЦ или мокрый скруббер) — для очистки дымовых газов от золы перед выбросом в атмосферу.

Состав и стоимость комплектации уточняйте при оформлении заказа. Специалисты КЗ «Сибкотломаш» выполнят подбор оборудования с учётом параметров конкретного объекта и характеристик топлива.
