Балка колосниковая. 398.3.12; 398.3.13; 504.1.19

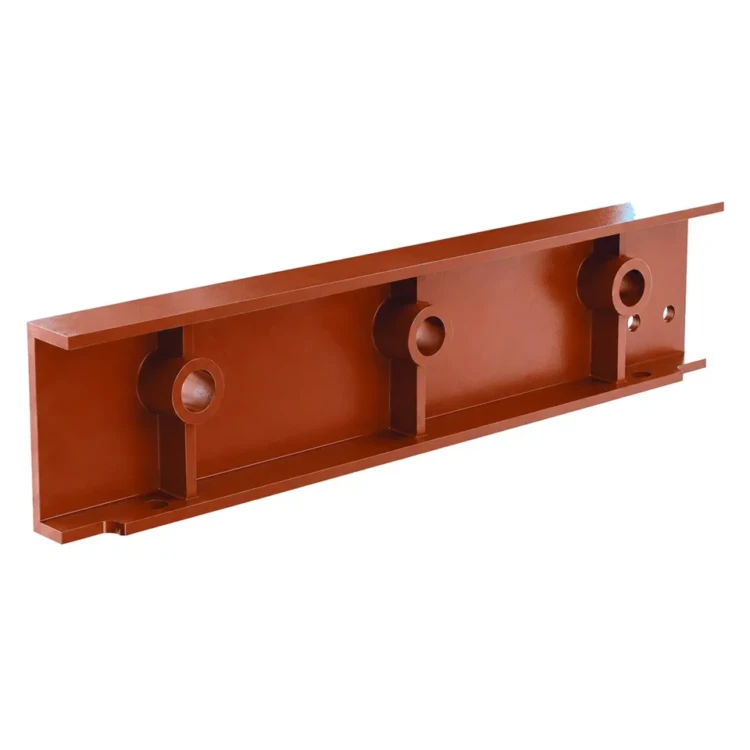

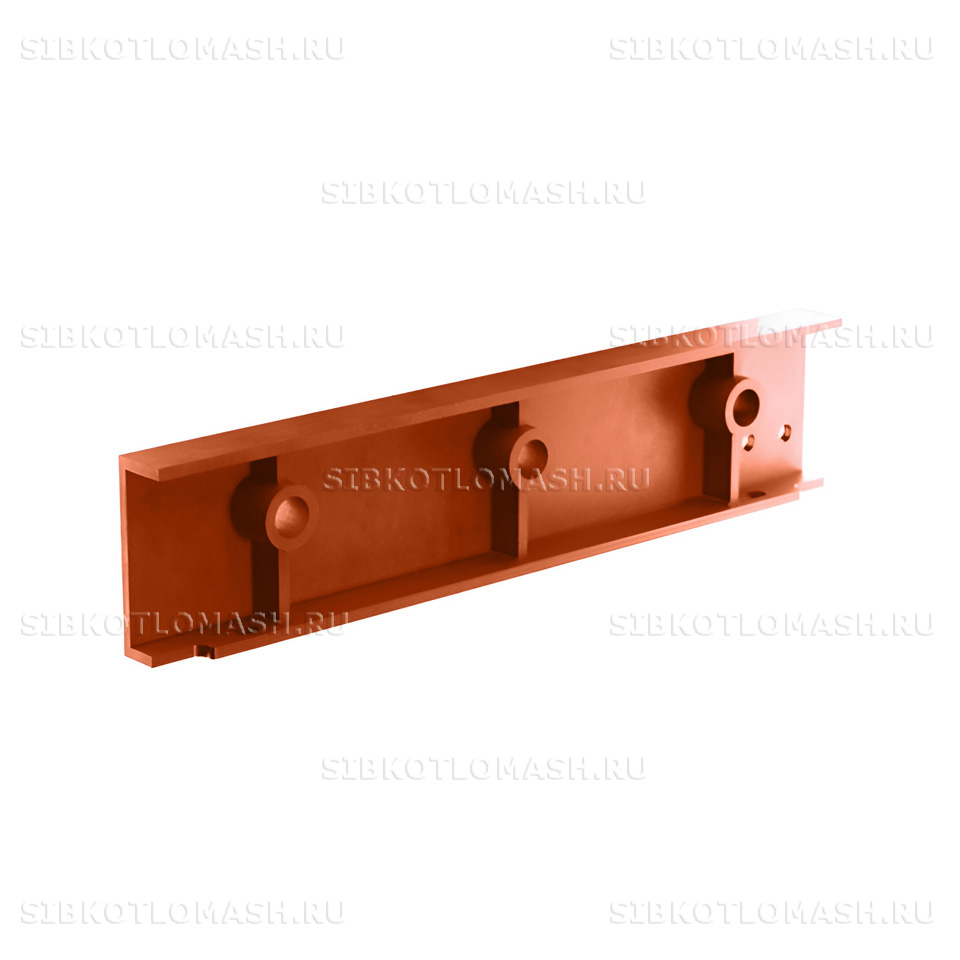

Балка колосниковая 398.3.12 — запасная часть топки ЗП-РПК производства КЗ «Сибкотломаш» г. Бийск. Изделие представляет собой длинномерную чугунную отливку прямоугольного сечения с посадочными гнёздами под цапфы поворотных колосников. Балка колосниковая служит несущим элементом крепления поворотных колосников в составе секции решётки топки.

Балка колосниковая: назначение и применяемость

Балка колосниковая по чертежу 398.3.12 в составе полумеханической топки ЗП-РПК выполняет роль силового несущего элемента в секции решётки поворотных колосников. На посадочные гнёзда балки опираются цапфы колосников, и через эти посадки балка воспринимает массу колосников и слоя топлива на решётке и передаёт её на каркас топки. Чертёж 398.3.12 соответствует левой балке секции, чертёж 398.3.13 — правой балке, а чертёж 504.1.19 — универсальной балке для иных схем компоновки решётки.

Балка колосниковая по чертежу 398.3.12 применяется в составе топок ЗП-РПК и ПТЛ-РПК всех типоразмеров производительностью от 1,0 до 3,5 тонн пара в час. На одну секцию решётки устанавливается две балки — левая и правая, общее количество балок на топку зависит от числа секций решётки. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Условия эксплуатации детали — постоянная статическая и динамическая нагрузка от массы слоя топлива и от поворота колосников при шуровании решётки, температура зоны установки до 800 °C на верхней поверхности балки в зоне колосников, абразивное воздействие шлаковых частиц. Под эти условия подобран материал отливки.

Балка колосниковая: материалы и изготовление

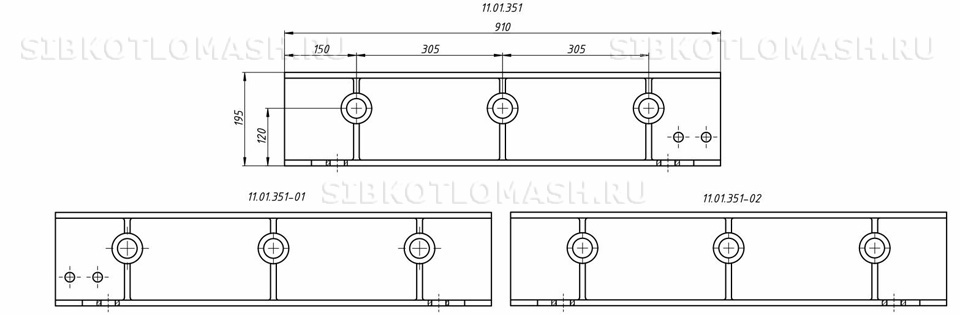

Балка колосниковая 398.3.12 отливается из серого чугуна СЧ15 по ГОСТ 1412-85. Для длинномерных литых деталей в условиях котельной топки этот материал обеспечивает достаточную жаростойкость, способность работать без деформации под весом колосникового полотна и хорошую обрабатываемость резанием посадочных гнёзд. Прямоугольное сечение балки выбрано для обеспечения требуемой жёсткости на изгиб при пролёте 910 мм без промежуточных опор.

Литьё выполняется в песчано-глинистые формы по серийной модельной оснастке завода с использованием удлинённых опок. Технологический процесс включает плавку чугуна в индукционной печи, заливку расплава в форму, выдержку отливки в форме до полного остывания, выбивку, обрубку литников, очистку поверхностей дробемётом, термообработку в режиме отжиг для снятия литейных напряжений длинномерной отливки и финишную механическую обработку посадочных гнёзд под цапфы колосников.

Партионный контроль качества каждой плавки включает химический анализ материала, испытания твёрдости и предела прочности на образцах-свидетелях, ультразвуковой контроль зоны посадочных гнёзд на отсутствие литейных дефектов и визуальный осмотр всех поверхностей балки. Особое внимание уделяется прямолинейности отливки по длине — допуск не более 1 мм на метр длины. На каждую партию оформляется паспорт ОТК и сертификат материала.

Антикоррозионная защита наружных поверхностей — однослойная термостойкая грунт-эмаль на нерабочих поверхностях. Посадочные гнёзда под цапфы колосников консервируются смазкой К-17 для защиты от коррозии при хранении и транспортировке.

Балка колосниковая: совместимое оборудование

Балка колосниковая по чертежу 398.3.12 устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ЗП-РПК-1,0 / ЗП-РПК-1,5 — балки секций решётки топок малой мощности;
• Топка ЗП-РПК-2,0 / ЗП-РПК-2,5 — балки секций решётки топок средней мощности с двумя секциями;
• Топка ЗП-РПК-3,0 / ЗП-РПК-3,5 — балки секций решётки топок повышенной мощности с тремя группами поворотных колосников;
• Топка ПТЛ-РПК всех типоразмеров — деталь унифицирована с серией ПТЛ-РПК;
• Котельные с водогрейными и паровыми котлами серий КВ, КЕ и ДКВр при применении полумеханической топки с пневмомеханическим забрасывателем и решёткой поворотных колосников.

Подбор балки по типоразмеру топки — см. каталог запасных частей топок ЗП-РПК. При оформлении заказа достаточно указать модификацию топки, сторону установки (левая или правая) и число секций решётки.

Балка колосниковая: заказ и доставка

Балка колосниковая 398.3.12 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 10 до 18 рабочих дней с учётом плавки и заливки чугуна, выдержки отливки в форме до полного остывания, термообработки отжиг длинномерной отливки, дробемётной очистки, механической обработки посадочных гнёзд и приёмочного контроля прямолинейности.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик длинного формата с обвязкой и защитной плёнкой против атмосферных осадков, с противокоррозионной консервацией обработанных поверхностей. Для крупных партий применяется паллетная отгрузка со стальной обвязкой и стрейч-плёнкой. На каждую партию оформляется паспорт ОТК и сертификат материала.

При оформлении заказа укажите модификацию топки ЗП-РПК (например, ЗП-РПК-2,0 или ЗП-РПК-3,0), сторону установки балки и количество секций решётки. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления и условия отгрузки в течение рабочего дня. Возможен подбор комплекта балок совместно с поворотными колосниками ТИП 1, ТИП 2 и ТИП И.
