Рычаг. 0-40-18; 00.6327.011

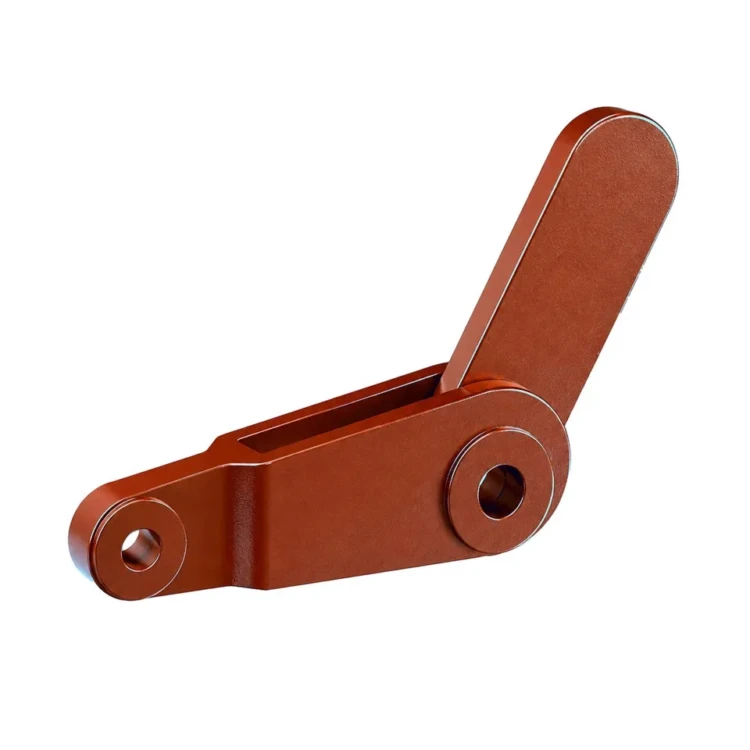

Рычаг — рычажный элемент 0-40-18 — запасная часть топки ЗП-РПК производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой стальной плечо с двумя посадочными отверстиями и фасонной рабочей частью. Изделие применяется в качестве элемента ручного управления механизмами поворота колосников или шиберов зон подачи воздуха в составе полумеханической топки с решёткой поворотных колосников.

Рычаг: назначение и применяемость

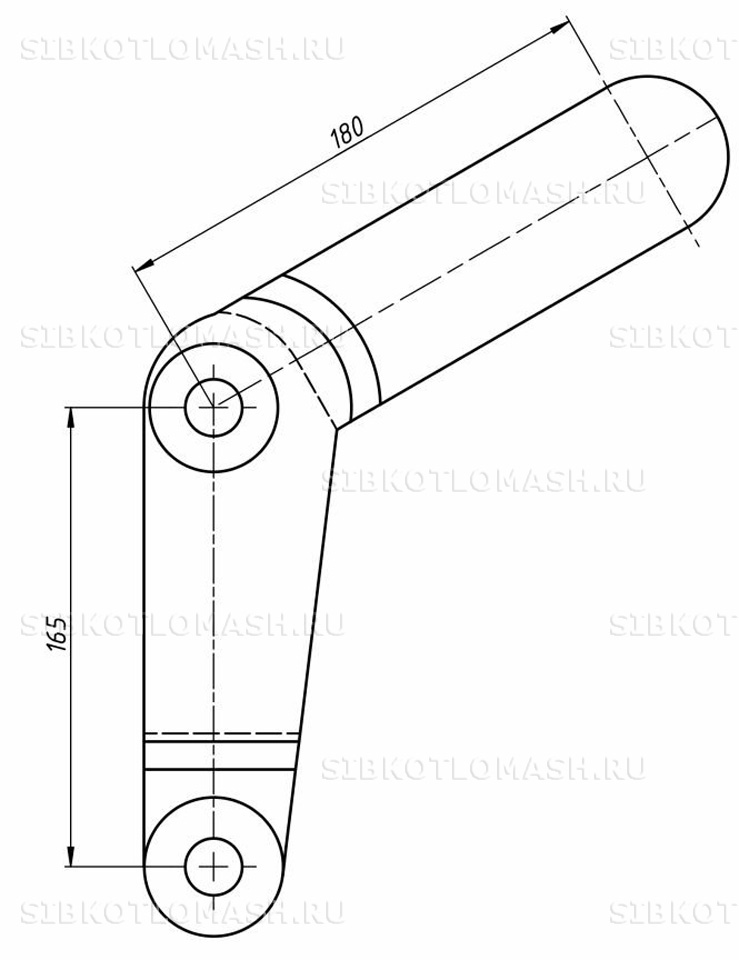

Тяга по чертежу 0-40-18 (00.6327.011) в составе полумеханической топки ЗП-РПК выполняет функцию передачи усилия от штурвала или маховика оператора к приводным валам поворотных колосников решётки или к шиберам зон подачи воздуха. Конструкция узела по чертежу. Рычажный элемент обеспечивает удобный обхват рукой оператора и достаточное плечо для приложения усилия, необходимого для поворота тяжёлого механизма.

Плечо по чертежу 0-40-18 применяется в составе топок ЗП-РПК всех типоразмеров производительностью от 1,0 до 3,5 тонн пара в час. На одну топку устанавливается от 2 до 4 тягаов в зависимости от числа секций решётки поворотных колосников и числа приводимых механизмов. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Условия эксплуатации детали — переменная ручная нагрузка от оператора, температура зоны установки до 100 °C на корпусе топки, контакт с угольной пылью и шлаковыми частицами. Под эти условия подобран материал детали и шероховатость рабочих поверхностей.

Рычаг: материалы и изготовление

Рычаг 0-40-18 изготавливается из конструкционной углеродистой стали Ст3 по ГОСТ 380. Эта марка стали достаточна для деталей ручного управления, работающих при умеренных нагрузках и при отсутствии знакопеременного нагружения большой амплитуды. Сталь Ст3 хорошо обрабатывается резанием и сваривается, что упрощает изготовление и ремонтную восстановку детали в условиях котельной.

Технология изготовления включает раскрой листового проката на гильотинных ножницах либо на машине плазменной резки, фрезерование посадочных отверстий с допуском по 11 квалитету точности по ГОСТ 25346, гибку рабочей части на гибочном станке с пуансоном требуемого профиля, очистку заусенцев и зачистку острых кромок безопасным радиусом не менее 1 мм. На посадочные отверстия может наноситься фосфатное покрытие для защиты от коррозии.

Контроль качества партии включает визуальный осмотр на отсутствие трещин и заусенцев, размерный контроль посадочных отверстий и общей длины рычага, а также проверку прямолинейности рабочей части. На каждую партию оформляется паспорт ОТК и сертификат материала с приложением сертификата на исходный листовой прокат.

Антикоррозионная защита — однослойная грунт-эмаль на алкидной основе либо термостойкая краска для деталей, работающих в зоне нагрева топки. Окраска выполняется после обезжиривания и абразивоструйной подготовки поверхности.

Рычаг как готовое изделие проходит выходной контроль на правильность взаимного расположения посадочных отверстий и общей геометрии. Рычаг должен свободно надеваться на пальцы крепления штатного механизма без приложения усилия, что исключает деформацию при монтаже и неравномерный износ сопрягаемых поверхностей.

Рычаг: совместимое оборудование

Рычаг 0-40-18; 00.6327.011 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Топка ПТЛ-РПК-2-1,8-1,525 — полумеханическая топка с ручной поворотной колосниковой решёткой 1,525 м для котлов малой мощности
• Топка ПТЛ-РПК-2-1,8-2,135 — полумеханическая топка ПТЛ-РПК с активной площадью 2,135 м
• Топка ПТЛ-РПК-2-2,66-2,44 — полумеханическая топка увеличенного типоразмера с шириной решётки 2,66 м
• Топка ПТЛ-РПК-2-2,66-3,66 — полумеханическая топка ПТЛ-РПК с активной площадью 3,66 м для котлов 4 т/ч
• Паровой котёл ДКВр-2,5-13С(ПТЛ-РПК) — паровой котёл 2,5 т/ч, штатно комплектуется топкой ПТЛ-РПК для сжигания каменного угля

Рычаг 0-40-18; 00.6327.011 — типовая деталь колосникового полотна и зольникового узла полумеханической топки ПТЛ-РПК. Сопутствующие запчасти (плиты зольниковые, плиты шуровочные, плиты фронтальные, балки колосниковые, рычаги, ручки) — в каталоге запчасти топок ЗП-РПК. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Рычаг: заказ и доставка

Рычаг 0-40-18 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 5 до 10 рабочих дней с учётом раскроя проката, фрезерования посадочных отверстий, гибки рабочей части, очистки заусенцев и приёмочного контроля геометрии.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой или картонная коробка для малых партий с противокоррозионной консервацией обработанных поверхностей. Для крупных партий применяется паллетная отгрузка со стальной обвязкой. На каждую партию оформляется паспорт ОТК и сертификат материала.

При оформлении заказа укажите модификацию топки ЗП-РПК (например, ЗП-РПК-2,0 или ЗП-РПК-3,0) и количество рычагов. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления и условия отгрузки в течение рабочего дня. Возможен подбор сопутствующих комплектующих узла ручного управления — штурвалов, приводных валов и крепежа.
