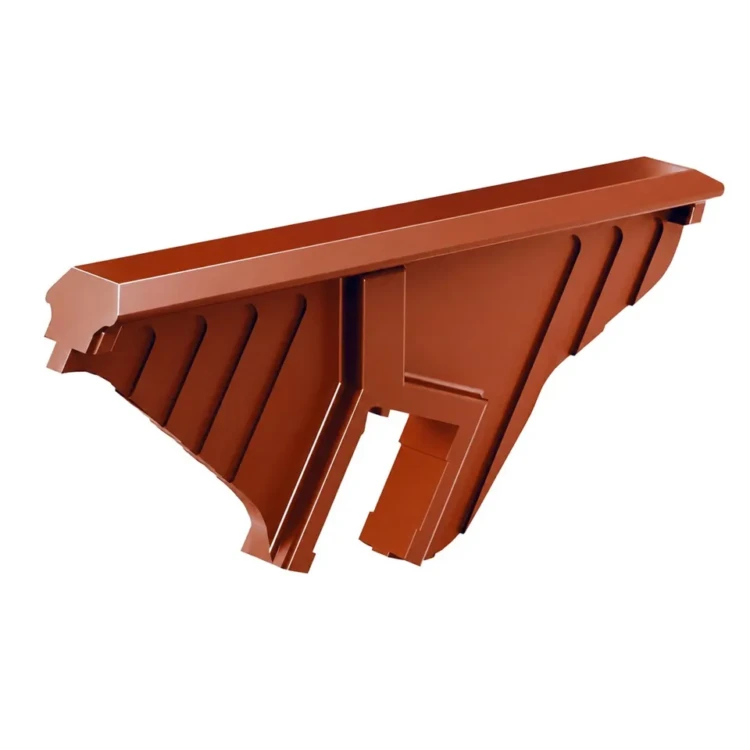

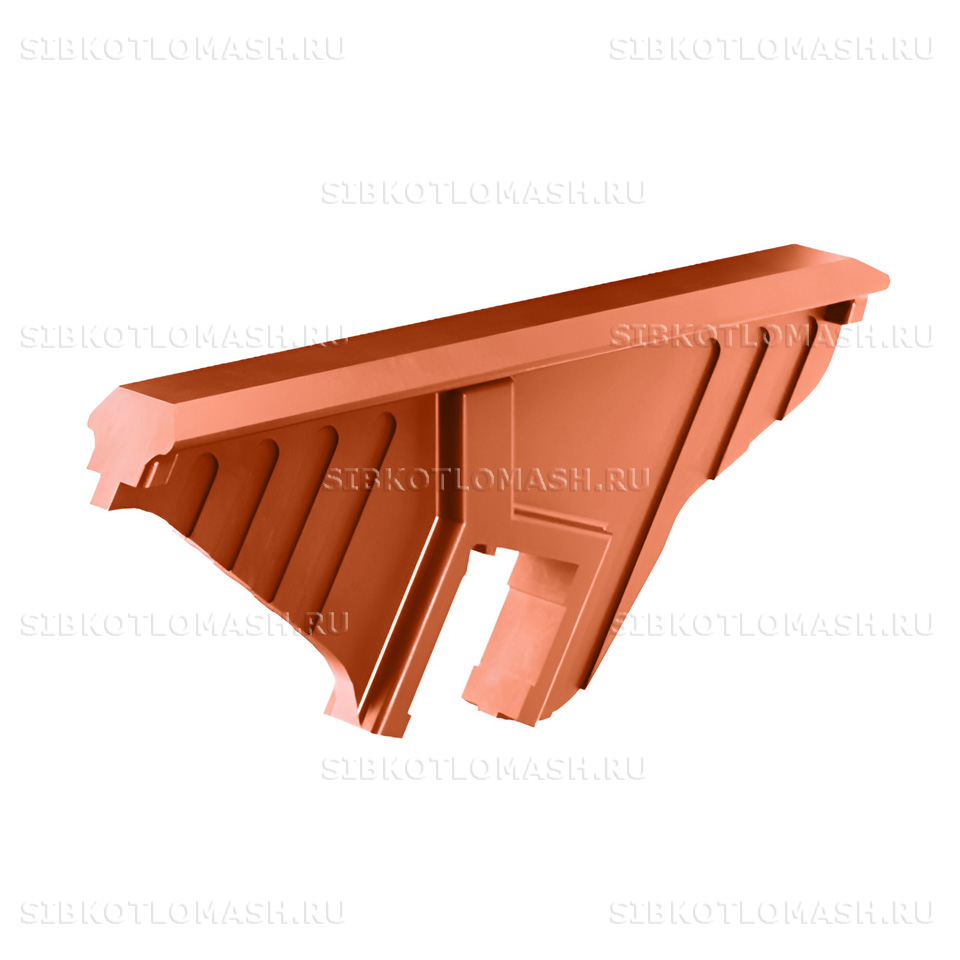

Колосник ТИП 2. 0-40-10/00.1603.039

Колосник ТИП 2 — запасная часть топки ЗП-РПК производства КЗ «Сибкотломаш» г. Бийск. Это парный рабочий колосник переталкивающей решётки с поворотными колосниками, который чередуется с колосниками ТИП 1 в составе колосникового полотна. Геометрия зубов ТИП 2 спроектирована так, чтобы в закрытом положении полотно образовывало сплошную ровную постель, а при повороте валов зубья соседних колосников переламывали шлаковый спёк.

Колосник ТИП 2: назначение и применяемость

Колосник ТИП 2 — основной парный элемент решётки поворотных колосников топки ЗП-РПК. В отличие от ТИП 1 у этого колосника другая конфигурация рабочей полки и зубьев — при сборке полотна ТИП 1 и ТИП 2 устанавливаются на квадратные валы поочерёдно, образуя стыкуемую постель без зазоров. При провороте валов на 60° от ручного привода фронта топки зубья смежных колосников расходятся, шлаковый спёк переламывается и сваливается в зольный бункер.

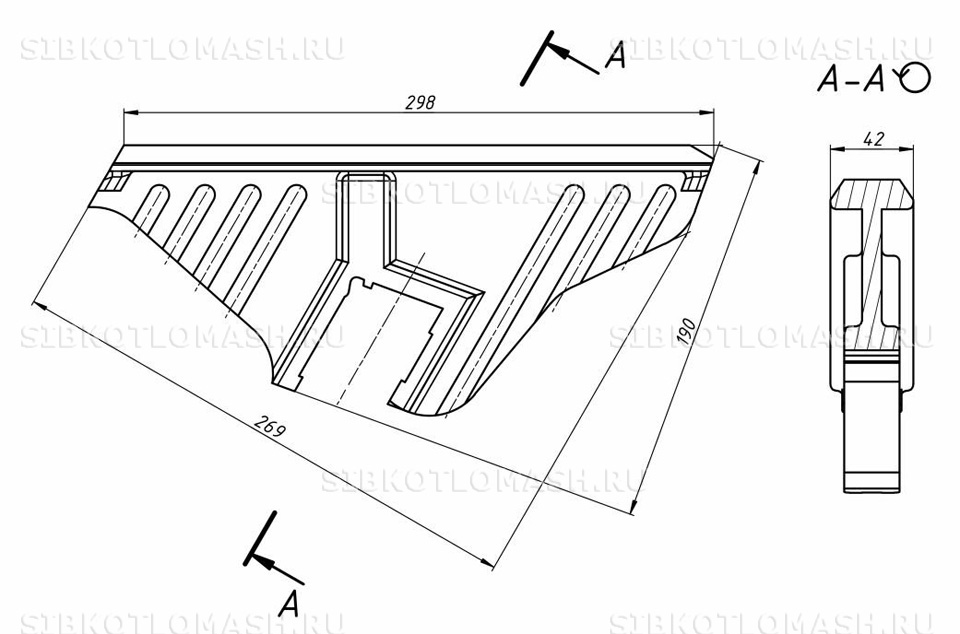

Колосник ТИП 2 по чертежу 0-40-10 применяется в составе топок ЗП-РПК и ПТЛ-РПК всех типоразмеров — от 1,0 до 6,5 тонн пара в час. Ширина рабочей полки 28 мм, расстояние между осями валов решётки 305 мм, в закрытом положении оси валов наклонены под углом 30°, живое сечение полотна около 5%. На одну топку устанавливается от 150 до 600 штук колосников ТИП 2, обычно равно количеству ТИП 1. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Условия эксплуатации детали — прямой контакт с горящим слоем топлива при температуре поверхности до 1100 °C, циклическое тепловое нагружение при провороте решётки, абразивный износ рабочей полки при сваливании шлака. ТИП 2 по конструкции зуба несёт чуть большую нагрузку на излом, поскольку именно его геометрия задаёт зацепление с соседним колосником ТИП 1 при провороте.

Колосник ТИП 2: материалы и изготовление

Колосник ТИП 2 отливается из хромистого жаростойкого чугуна ЧХ1Т по ТУ 4938 — тот же материал, что и парный ТИП 1. Содержание хрома 0,5–1,0% и титана 0,1–0,3% обеспечивает устойчивость к окалинообразованию при температуре поверхности до 1100 °C, повышенную абразивную стойкость рабочей полки и снижение остаточной деформации при циклическом нагружении. В сравнении с обычным серым чугуном ресурс колосника ТИП 2 выше в 2–3 раза.

Литьё ведётся в мелкие песчано-глинистые формы серийной модельной оснастки. Плавка чугуна — в индукционной печи средней частоты с легированием феррохромом и ферротитаном перед заливкой. Колосник ТИП 2 идёт по той же плавке, что и парный ТИП 1, — это обеспечивает идентичность материала и поведения деталей в эксплуатации при чередующейся сборке полотна.

После выбивки из формы колосники проходят дробемётную очистку, обрубку литников и контрольный визуальный осмотр на отсутствие усадочных раковин и трещин. Термообработка не применяется — изделие выпускается в состоянии «после литья» с естественным охлаждением. Партионный контроль качества каждой плавки включает химический анализ материала на содержание хрома и титана, испытания твёрдости на образцах-свидетелях и контроль массы каждой 50-й отливки. Расчётная масса колосника ТИП 2 — 1,72 кг, отклонение допускается ±5%.

Лакокрасочное покрытие на колосник не наносится — оно выгорает в первом топочном цикле. Антикоррозионная защита при складировании и транспортировке обеспечивается консервационной смазкой К-17 либо упаковкой в крафт-бумагу с просыпкой ингибиторной крошкой. Колосники поставляются россыпью в деревянных ящиках или паллетной упаковке партиями кратно 50 шт. На каждую партию оформляется паспорт ОТК и сертификат материала.

Колосник ТИП 2: совместимое оборудование

Колосник ТИП 2 устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ЗП-РПК-1,0 / ЗП-РПК-1,5 — парный колосник решётки для топок малой мощности с забрасывателем ЗП-400;
• Топка ЗП-РПК-2,0 / ЗП-РПК-2,5 — парный колосник решётки средней мощности с забрасывателем ЗП-600;
• Топка ЗП-РПК-3,0 / ЗП-РПК-3,5 — парный колосник решётки повышенной мощности;
• Топка ПТЛ-РПК всех типоразмеров — основной парный колосник в схемах с пневмомеханическим забрасывателем и поворотными колосниками;
• Котельные с водогрейными и паровыми котлами серий КВ, КЕ и ДКВр при модернизации шурующей решётки на схему с поворотными колосниками.

Подбор колосника по типоразмеру топки и площади решётки — см. каталог запасных частей топок ЗП-РПК. При оформлении заказа достаточно указать модификацию топки и количество колосников — менеджер уточнит позицию по чертежу 0-40-10 и подберёт парные колосники ТИП 1 и торцевые ТИП И в равном объёме для перекрытия всей решётки.

Колосник ТИП 2: заказ и доставка

Колосник ТИП 2 поставляется со склада либо изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 5 до 10 рабочих дней с учётом плавки чугуна ЧХ1Т, заливки в мелкую песчано-глинистую форму, выдержки в форме до полного остывания, дробемётной очистки и приёмочного контроля. Минимальная партия не лимитирована — отгружаем как поштучно, так и крупным оптом партиями от 100 до 1000 шт.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик россыпью или паллет с обвязкой партиями кратно 50 шт. При большом объёме применяется бигбэг с защитной плёнкой или контейнерная отгрузка. На каждую партию оформляется паспорт ОТК и сертификат материала с указанием марки чугуна.

При оформлении заказа укажите модификацию топки ЗП-РПК (например, ЗП-РПК-2,5 или ЗП-РПК-3,0) и количество колосников ТИП 2 — обычно требуется кратно 50 шт. на одну ремонтную кампанию, равное количеству ТИП 1. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления и условия отгрузки в течение рабочего дня. Возможен комплектный подбор с балками колосниковыми и накладкой крайней.
