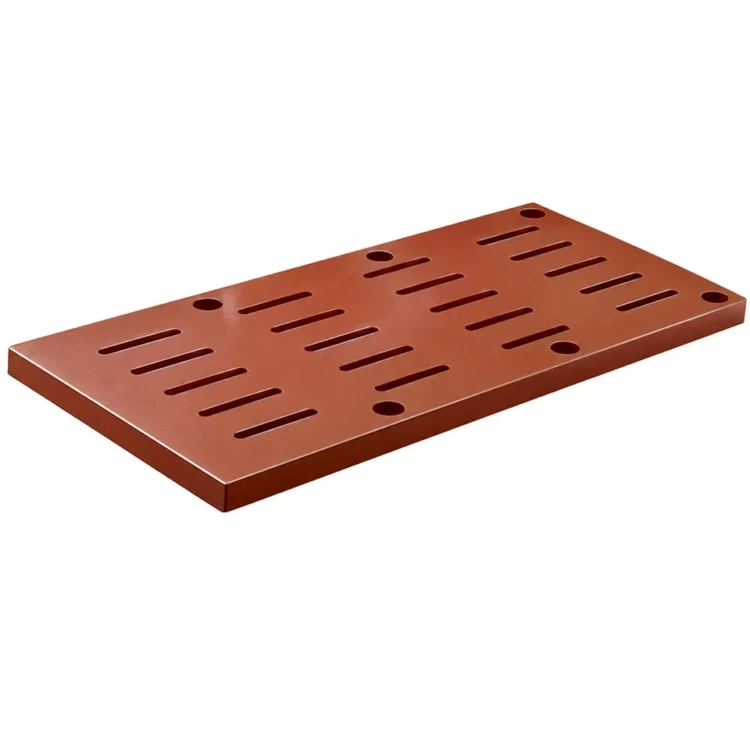

Плита. 00.1601.026

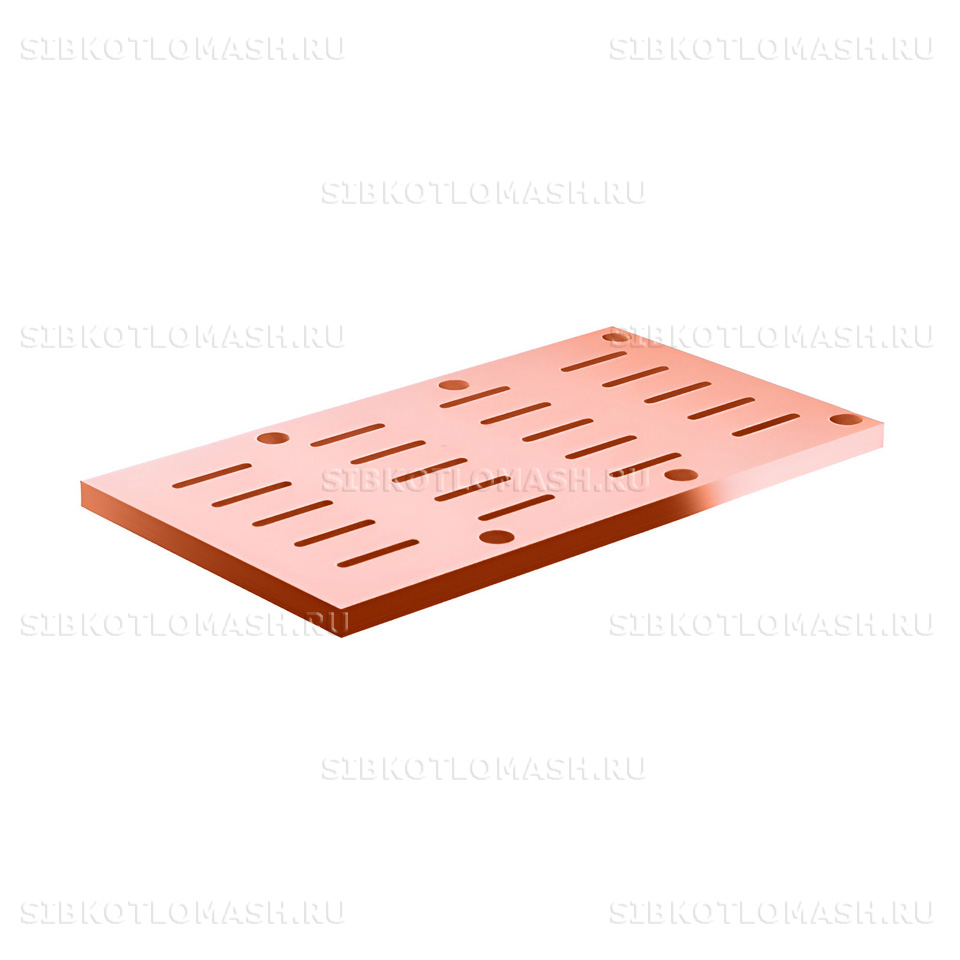

Плита ТШПМ 00.1601.026 — литая чугунная деталь, запасная часть колосниковой группы топки с шурующей планкой ТШПМ производства КЗ «Сибкотломаш» г. Бийск. Плита формирует переходную зону между фронтальной частью топки и колосниковым полотном или служит дополнительным элементом каретки шурующей планки в зависимости от модификации топки.

Применение оригинальной плиты по утверждённой конструкторской документации обеспечивает геометрическую целостность колосниковой группы и предотвращает прорыв шлака между конструктивными элементами топки. На каждую партию завод оформляет паспорт ОТК и сертификат материала.

Плита ТШПМ: назначение и применяемость

Плита ТШПМ 00.1601.026 применяется в составе механических топок с шурующей планкой ТШПм-1,5, ТШПм-2,0 и ТШПм-2,5 базового исполнения и модернизированных серии М. Деталь устанавливается в переходной зоне между корпусом топки и колосниковым полотном и обеспечивает плавный переход геометрии без локальных уступов и зазоров. На одну топку устанавливается по чертежу несколько плит — точное количество уточняется по альбому запасных частей.

В рабочем цикле плита подвергается прямому контакту с горящим слоем угля при температуре до 1000 °C, термоудару от циклов подачи свежего топлива шурующей планкой и абразивному истиранию шлаком и угольной мелочью. Климатическое исполнение по ГОСТ 15150-69 — У2.

Своевременная замена прогоревших плит сохраняет геометрию переходной зоны колосниковой группы и поддерживает расчётный КПД котельной установки.

Плита ТШПМ: материалы и изготовление

Плита ТШПМ 00.1601.026 изготавливается литьём из серого чугуна СЧ15 по ГОСТ 1412-85. Этот сплав применяется для литых деталей колосниковой группы средней нагруженности и обладает приемлемой жаростойкостью в зоне рабочих температур до 1000 °C, стойкостью к абразивному истиранию угольной мелочью и хорошей литейной технологичностью для деталей сложной формы. Плотность чугуна — 7,1 г/см³, твёрдость в состоянии поставки — 163–229 HB.

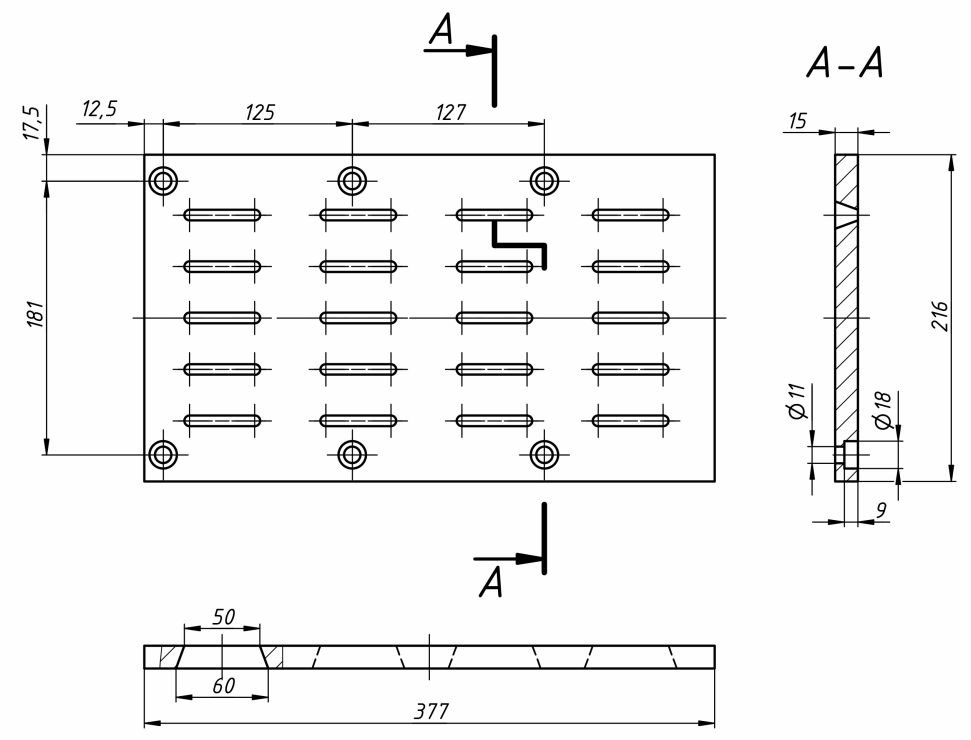

Технологический процесс изготовления включает плавку чугуна в индукционной печи с контролем химического состава, формовку в песчано-глинистые смеси по серийной модельной оснастке, заливку расплава и термообработку отжигом для снятия литейных напряжений. Отливка проходит дробемётную очистку и контроль геометрии посадочных поверхностей по чертежу 00.1601.026. Каждая партия проверяется на отсутствие трещин, усадочных раковин и пор методом визуально-измерительного контроля.

Деталь поставляется без лакокрасочного покрытия — оно выгорает при первом выводе топки на режим. Антикоррозионная защита при хранении и транспортировке обеспечивается консервационной смазкой посадочных поверхностей.

Плита: совместимое оборудование

Плита 00.1601.026 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Топка ТШПм-1,5 — топка шахтно-предтопочная механическая с активной площадью решётки 1,5 м²
• Топка ТШПм-2,0 — топка шахтно-предтопочная механическая 2,0 м² — для котлов средней мощности
• Топка ТШПм-2,5 — топка шахтно-предтопочная механическая 2,5 м² — типоразмер для крупных котлов
• Паровой котёл КЕ-4-14С(ТЛЗМ) — паровой котёл 4 т/ч — типовой потребитель угольной фракции от шахтной топки
• Паровой котёл КЕ-6,5-14С(ТЛЗМ) — паровой котёл 6,5 т/ч, комплектуется шахтной или ленточной топкой для каменного угля

Плита 00.1601.026 — типовая деталь шахтно-предтопочной топки ТШПм для слоевого сжигания каменного угля. Сопутствующие запчасти (плиты, опоры, корпусы подшипника, штанги, тяги, полумуфты) — в каталоге запчасти топок ТШПм. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Плита ТШПМ: заказ и доставка

Плита ТШПМ 00.1601.026 поставляется со склада в Бийске при наличии или изготавливается на заказ при отсутствии складской позиции. Срок изготовления — от 7 до 12 рабочих дней с момента подтверждения заявки, что включает плавку чугуна, заливку формы, термообработку отжигом, дробемётную очистку и приёмочный контроль геометрии. Минимальная партия не лимитирована.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой металлической лентой и прокладкой защитного картона между рядами, что предотвращает сколы кромок чугунной отливки при перевозке. По запросу прилагается паспорт ОТК и сертификат материала.

При оформлении заказа укажите номер чертежа 00.1601.026, типоразмер топки ТШПМ и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления, итоговую стоимость и условия доставки в течение рабочего дня. Возможен подбор сопутствующих деталей колосниковой группы (колосники 23.7032.009 и модификаций -01, -02, -03, плиты переходные, торцевые элементы) в составе одной отгрузки. Для котельных с парком из нескольких топок ТШПМ разной мощности предусмотрены складские пакеты с типовыми позициями ремонтного ЗИП.
