Колесо зубчатое. 00.5701.004

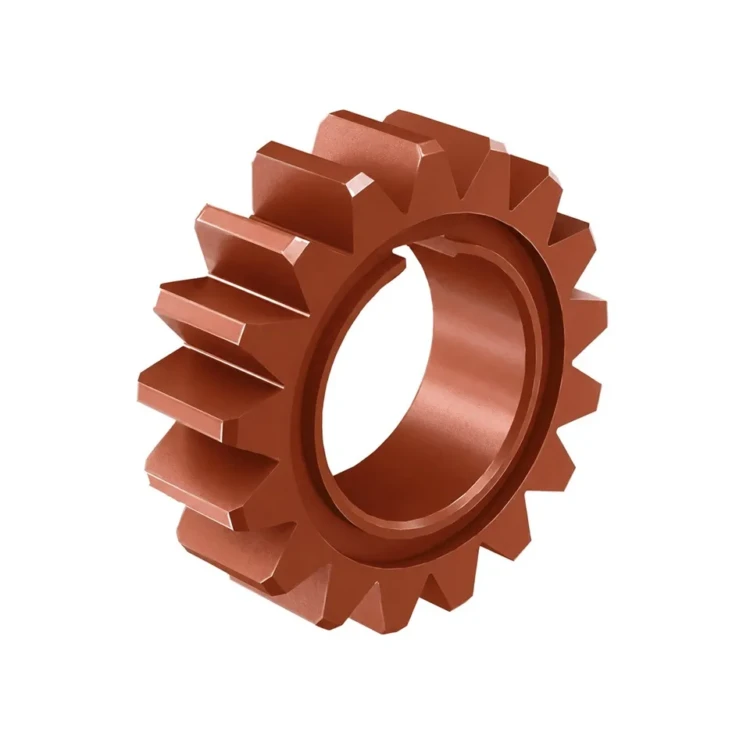

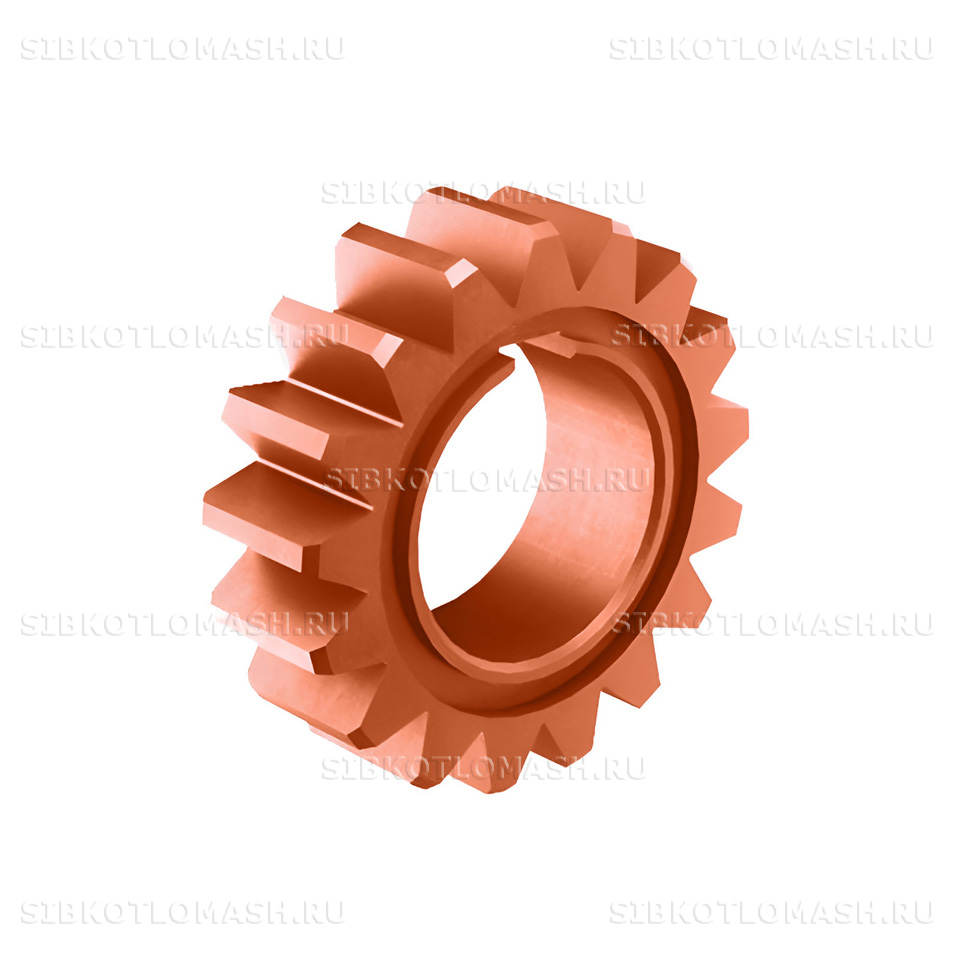

Колесо зубчатое 00.5701.004 — литая стальная деталь зубчатой передачи привода шурующей планки топки с шурующей планкой ТШПМ производства КЗ «Сибкотломаш» г. Бийск. Колесо зубчатое модуля 8 с 17 зубьями устанавливается на выходной вал редуктора и зацепляется с сегментом зубчатой рейки 00.4260.001 на каретке шурующей планки.

Применение оригинальной детали по утверждённой конструкторской документации обеспечивает безударное зацепление с зубчатой рейкой каретки и стабильную передачу крутящего момента от редуктора при возвратно-поступательном движении каретки шурующей планки. На каждую партию завод оформляет паспорт ОТК и сертификат материала.

Колесо зубчатое: назначение и применяемость

Колесо зубчатое 00.5701.004 применяется в составе механической топки с шурующей планкой ТШПм-1,5, ТШПм-2,0, ТШПм-2,5 и модификаций серии М, а также в топках ТЛПХ. Деталь устанавливается на выходной вал редуктора привода шурующей планки и через зубчатый венец передаёт крутящий момент на сегмент зубчатой рейки каретки. Параметры зацепления — модуль 8, количество зубьев 17, что согласовано с зубчатой рейкой 00.4260.001 модуля 8 для совместимости геометрии зацепления и плавности работы привода.

В рабочем цикле колесо зубчатое воспринимает значительные крутящие нагрузки от редуктора, ударные нагрузки при заклинивании шурующей планки в направляющих, циклические зубчатые нагрузки и вибрационные нагрузки от работы привода. Климатическое исполнение по ГОСТ 15150-69 — У2.

Своевременная замена изношенного зубчатого колеса сохраняет правильность зацепления с рейкой, исключает биения и рывки в кинематике и поддерживает плавный ход каретки шурующей планки в режиме штатной эксплуатации.

Колесо зубчатое: материалы и изготовление

Колесо зубчатое 00.5701.004 изготавливается литьём из конструкционной стали 45Л по ГОСТ 977-88. Этот сплав специально разработан для отливки деталей зубчатых передач машин общего машиностроения и обладает оптимальным сочетанием прочности, ударной вязкости и обрабатываемости резанием при нарезании зубьев. Плотность стали — 7,85 г/см³, временное сопротивление на разрыв — не менее 540 МПа, предел текучести — не менее 320 МПа, твёрдость в нормализованном состоянии — 187–229 HB. Стальное литьё, в отличие от чугунного, обеспечивает большую ударную прочность зубьев и устойчивость к контактным нагрузкам.

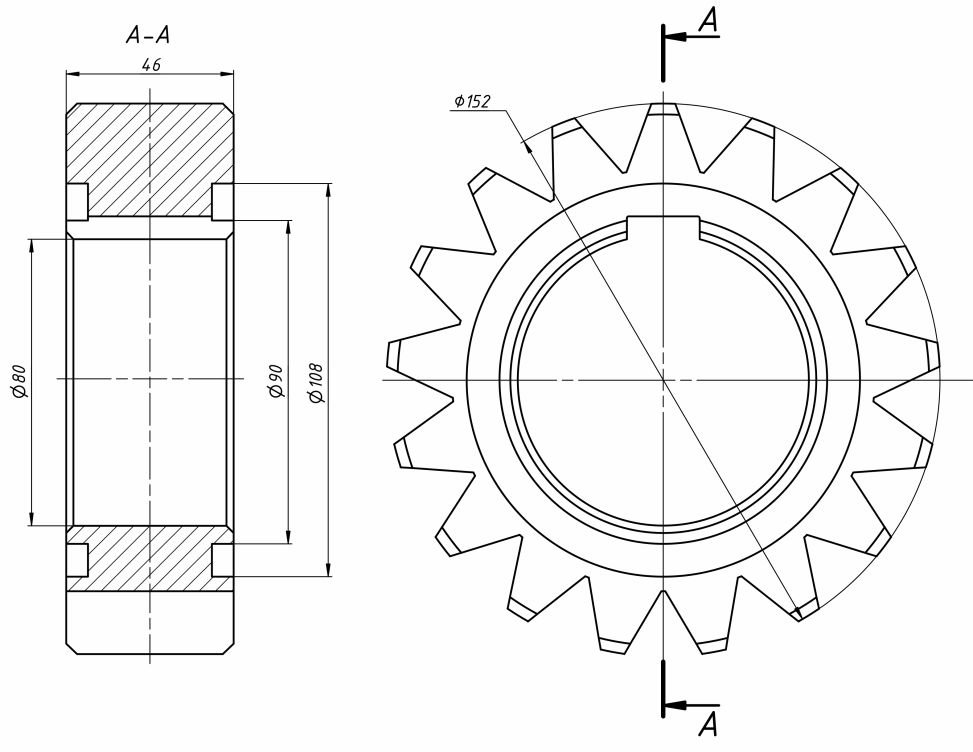

Технологический процесс изготовления включает плавку стали в индукционной или электродуговой печи с контролем химического состава, формовку в песчано-глинистые смеси с центральным стержнем для формирования посадочного отверстия под вал, заливку расплава, выдержку до полного остывания и термообработку нормализацией для получения требуемой структуры металла и однородной твёрдости. Далее заготовка проходит дробемётную очистку, токарную обработку наружного диаметра и торцов, нарезание зубьев модуля 8 на зубофрезерном станке с проверкой профиля зуба и финишное шлифование зубьев по чертежу 00.5701.004. Каждая деталь контролируется на твёрдость, отсутствие литейных дефектов и геометрию зубчатого венца.

Деталь поставляется с актом ОТК, паспортом и сертификатом материала по требованию заказчика. Антикоррозионная защита при хранении обеспечивается консервационной смазкой обработанных поверхностей и зубчатого венца.

Колесо зубчатое: совместимое оборудование

Колесо зубчатое 00.5701.004 устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ТШПм-1,5 — базовое исполнение малой механической топки с шурующей планкой;
• Топка ТШПм-2,0 — базовое исполнение средней механической топки;
• Топка ТШПм-2,5 — базовое исполнение топки повышенной мощности;
• Топка ТШПм-1,5М — модернизированный типоразмер малой топки серии М;
• Топка ТШПм-2,5М — модернизированный типоразмер топки повышенной мощности с цепным шлакоудалением.

Деталь также применяется в топках ТЛПХ и востребована при капитальном ремонте котельных установок типа КЕ-6,5, КЕ-10 и КЕ-25 с твердотопливной механической колосниковой решёткой ТШПМ. Совместимость подтверждается контрольной примеркой по чертежу 00.5701.004 с проверкой модуля и количества зубьев. Перечень совместимых типоразмеров уточняется по каталогу запасных частей топок ТШПМ.

Колесо зубчатое: заказ и доставка

Колесо зубчатое 00.5701.004 поставляется со склада в Бийске при наличии или изготавливается на заказ при отсутствии складской позиции. Срок изготовления — от 10 до 15 рабочих дней с момента подтверждения заявки, что включает плавку стали, заливку формы, термообработку нормализацией, дробемётную очистку, токарную обработку, нарезание зубьев на зубофрезерном станке и финишное шлифование зубчатого венца. Минимальная партия не лимитирована.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой металлической лентой и торцевыми защитными вставками, что предотвращает повреждение зубчатого венца при перевозке. По запросу прилагается паспорт ОТК и сертификат материала.

При оформлении заказа укажите номер чертежа 00.5701.004 и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления, итоговую стоимость и условия доставки в течение рабочего дня. Возможен подбор комплекта зубчатой передачи (колесо 00.5701.004 + рейка 00.4260.001) в составе одной отгрузки.
