Топка ТШПм-2,5

Топка ТШПм-2,5 — самая мощная модификация моноблочной механической топки серии ТШПм с шурующей планкой и водоохлаждаемой колосниковой решёткой для слоевого сжигания каменных и бурых углей под паровым котлом ДСЕ-2,5-14ШП паропроизводительностью 2,5 т/ч либо водогрейными котлами тепловой мощностью 2,5 МВт.

Топка ТШПм-2,5: назначение и область применения

Топка ТШПм-2,5 рассчитана на промышленные котельные средней мощности — пищевые производства с потребностью в технологическом паре, прачечные и красильные цеха, тепличные хозяйства с собственным паровым отоплением, овощебазы с обогревом и санитарной обработкой паром, мини-производства картона. Топка устанавливается под паровой котёл ДСЕ-2,5-14ШП и обеспечивает выработку насыщенного пара 2,5 т/ч при абсолютном давлении 1,4 (14,0) МПа.

В обозначении ТШПм указан тип топочного устройства: топка с шурующей планкой механическая (ТШПм); цифра 2,5 — тепловая мощность типоразмера в МВт. По сравнению с ТШПм-2,0 длина корпуса увеличена с 4500 до 5300 мм при той же ширине полотна 1180 мм, что повышает активную площадь решётки с 1,75 до 2,34 м² и тепловую мощность с 2,0 до 2,5 МВт. Это делает топку востребованной как для паровых, так и для водогрейных установок.

Поставка топки осуществляется в соответствии с требованиями Технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Изготовление выполняется по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск.

Топка ТШПм-2,5: устройство и принцип работы

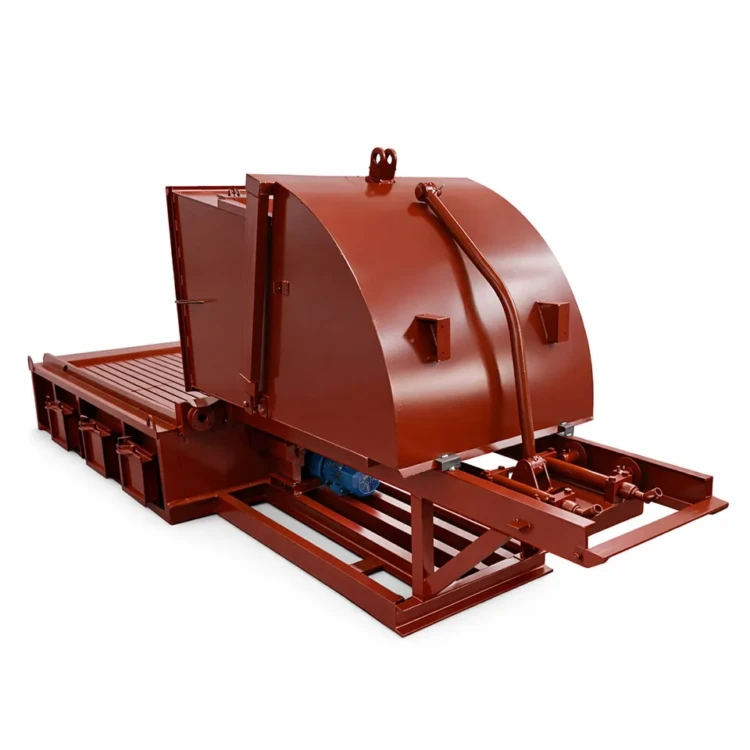

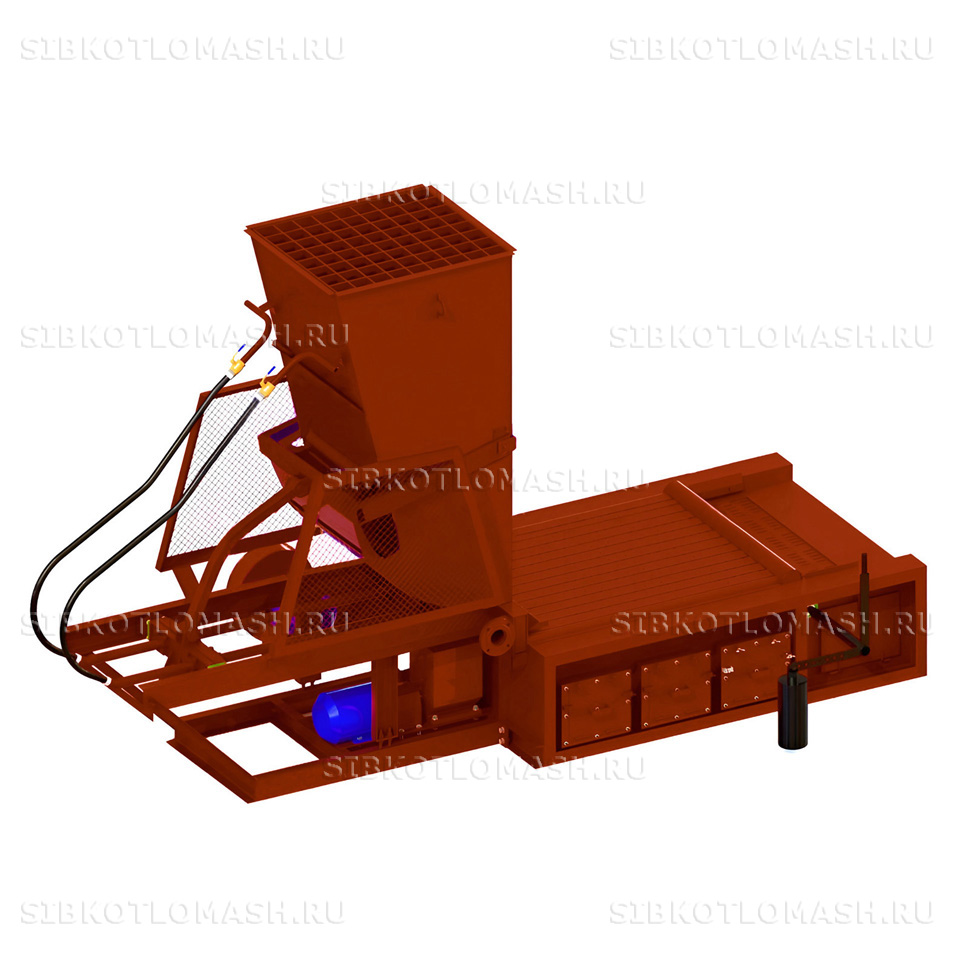

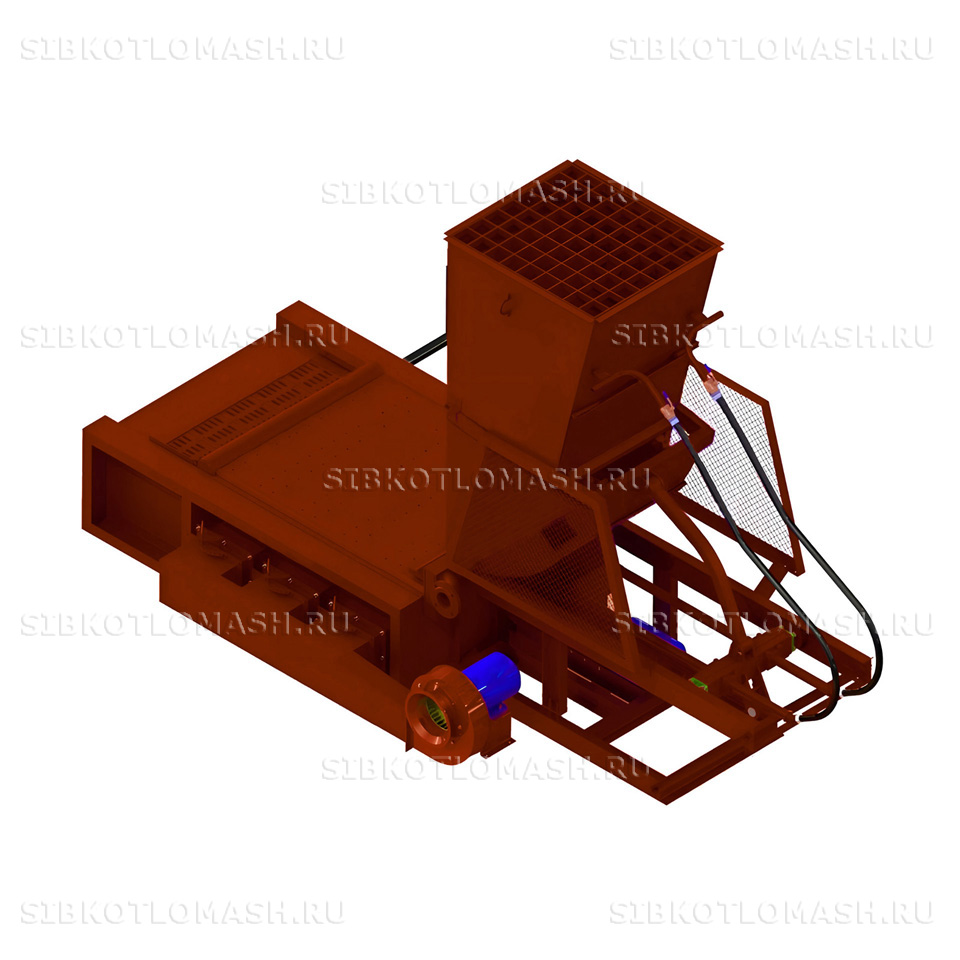

Топка ТШПм-2,5 имеет конструкцию из топливного бункера, водоохлаждаемой колосниковой решётки активной площадью 2,34 м², трёхгранной шурующей планки с электромеханическим приводом, дутьевого вентилятора, запорной арматуры, термометров и контрольных приборов. Шурующая планка состоит собственно из планки и труб, через которые подаётся вода для её охлаждения; такая компоновка предотвращает деформацию при контакте с раскалённым слоем топлива в режимах перегрузки.

Шурующая планка предназначена для продвижения топлива по неподвижной решётке от бункера к задней зоне выгрузки шлака, шуровки горящего слоя для разрыхления спёкшейся корки и подачи раскалённых кусочков под слой свежего угля для нижнего зажигания. Привод состоит из электродвигателя мощностью 3 кВт частотой 1000 об/мин и редуктора Ч125-63-52-У3 с зубчатой рейкой; такая компоновка обеспечивает возвратно-поступательное движение с регулируемым шагом и периодом цикла.

Топка работает в автоматическом режиме: шурующая планка периодически через программируемые промежутки времени совершает одно возвратно-поступательное движение. Это даёт стабильное горение в широком диапазоне нагрузок 40–150 % от номинала. Колосниковая решётка водоохлаждаемая — позволяет работать на угле повышенной зольности без перегрева гарнитуры и обеспечивает длительный ресурс при повышенной влажности топлива.

Подача угля выполняется гравитационно из топливного бункера на переднюю кромку решётки, далее планка распределяет его по площади полотна. Шлак сбрасывается с задней кромки решётки в шлаковую шахту по мере движения планки. Каркас и обмуровочный пояс выполнены из листового проката Ст3, гарнитура — из жаростойкого чугуна. Расчётный срок службы топочного устройства — 10 лет при соблюдении регламента эксплуатации.

При работе с паровым котлом ДСЕ-2,5-14ШП поставка выполняется двумя транспортабельными блоками: блок котла в обшивке и изоляции отдельно, топка ТШПм-2,5 отдельно. Это позволяет монтировать установку в существующих котельных с ограниченным транспортным коридором без необходимости расширения дверных или оконных проёмов под крупный неразборный комплект.

Топка ТШПм-2,5: преимущества

• Самый мощный типоразмер серии ТШПм — тепловая мощность 2,5 МВт при активной площади решётки 2,34 м².
• Совместимость с паровыми котлами серии ДСЕ — позволяет применять ТШПм там, где нужен технологический насыщенный пар, а не только горячая вода.
• Водоохлаждаемая колосниковая решётка — длительный ресурс гарнитуры при работе на угле повышенной зольности до 25 %.
• Широкий диапазон рабочих нагрузок 40–150 % от номинала — топка справляется с пиковыми режимами котла без снижения КПД.
• Сжигание каменных и бурых углей с размером кусков до 100 мм и мелочью 0–6 мм до 50 % — низкие требования к топливоподготовке.
• Поставка двумя транспортабельными блоками — упрощает монтаж в существующих котельных с ограниченным проёмом.
• Изготовление по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск, отгрузка по РФ и странам ЕАЭС.

Топка ТШПм-2,5: применение в составе котельной

В составе котельной с Топка ТШПм-2,5 применяется следующее оборудование:

• Паровой котел ДСЕ-2,5-14ШП — паровой котёл 2,5 т/ч под эту топку с шурующей планкой
• Дымосос Д-3,5М — отвод дымовых газов из конвективной части котла
• Вентилятор ВД-2,8-3000 — подача дутьевого воздуха под решётку
• Циклон батарейный ЦБ-25 — золоулавливание перед дымовой трубой

Состав и стоимость уточняйте при оформлении заказа.
