Каретка топки. 00.3489.380СБ

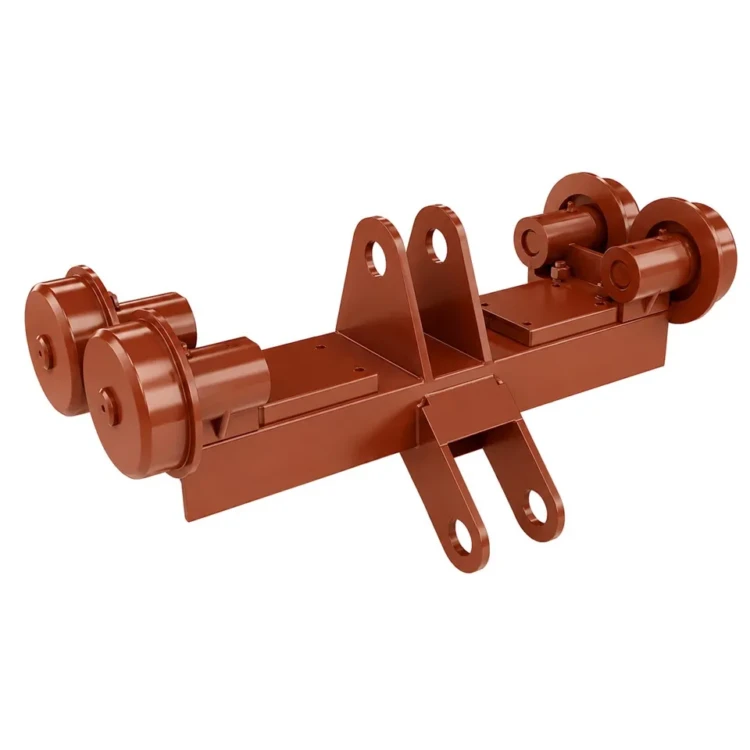

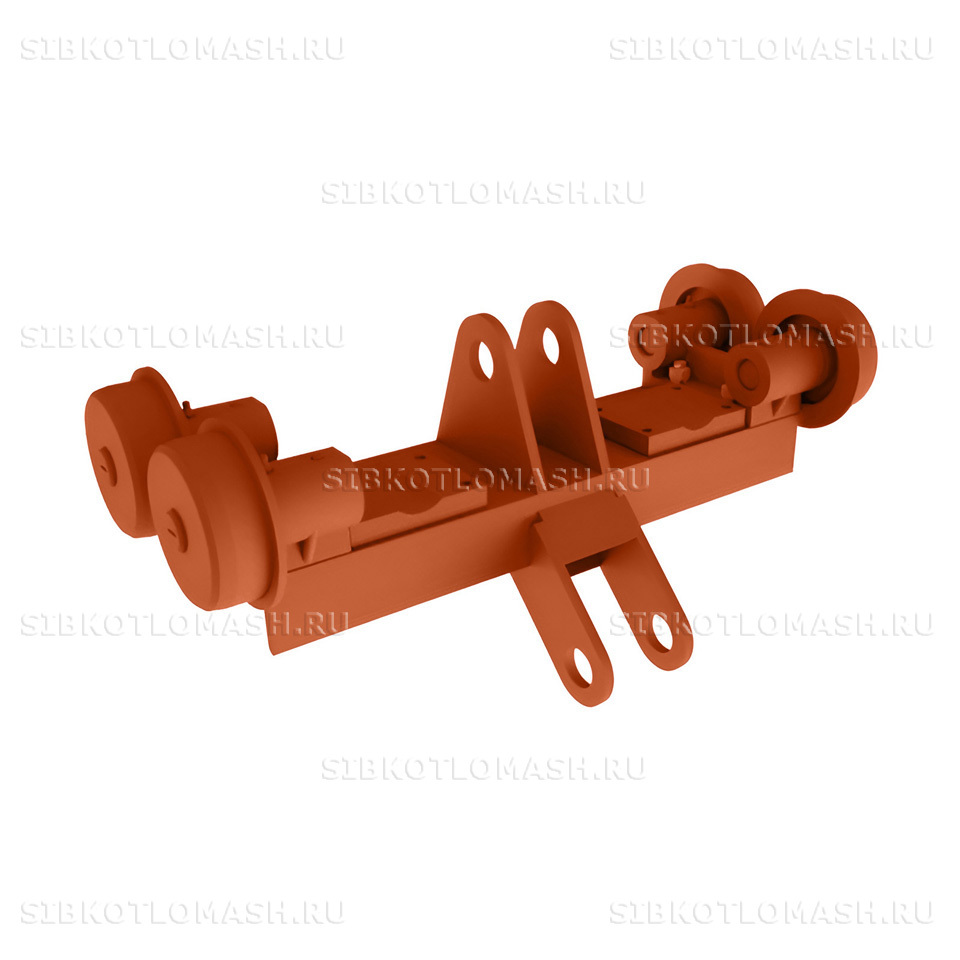

Каретка топки 00.3489.380СБ — узел в сборе, основная несущая деталь привода шурующей планки топки ТШПМ малой и средней мощности производства КЗ «Сибкотломаш» г. Бийск. Узел представляет собой сварную балку из швеллера с приваренными опорными кронштейнами под опоры роликовых катков и кронштейнами под крепление штанги шурующей планки.

Применение оригинального узла по утверждённой конструкторской документации обеспечивает передачу усилия от штанги к шурующей планке без перекосов и плавный ход каретки по раме привода. На каждую партию завод оформляет паспорт ОТК и сертификат материала.

Каретка топки: назначение и применяемость

Каретка топки 00.3489.380СБ применяется в составе механической топки с шурующей планкой ТШПм-1,5 и ТШПм-2,0 базового исполнения. Узел является основной несущей деталью привода — на каретке монтируются опоры роликовых катков, кронштейны крепления штанги шурующей планки и узлы подвода смазки. В рабочем цикле каретка совершает возвратно-поступательное движение по раме привода под действием тяги шарнирной, передающей крутящий момент от редуктора. Через каретку усилие передаётся на штангу шурующей планки и далее на саму шурующую планку для проталкивания топлива по колосниковому полотну.

Узел воспринимает значительные горизонтальные нагрузки от сопротивления слоя топлива, вертикальные нагрузки от веса штанги и шурующей планки, циклические ударные нагрузки при пуске-реверсе привода, а также абразивное воздействие угольной пыли на наружные поверхности. Климатическое исполнение по ГОСТ 15150-69 — У2.

Своевременная замена изношенной каретки сохраняет прямолинейность хода штанги и шурующей планки, исключает заклинивание привода и поддерживает производительность котельной установки в номинальном режиме.

Каретка топки: материалы и изготовление

Каретка топки 00.3489.380СБ изготавливается сваркой из проката конструкционной углеродистой стали Ст3 по ГОСТ 380-2005. Основа узла — швеллерный профиль по ГОСТ 8240-97, к которому привариваются опорные кронштейны и кронштейны крепления штанги из листового и фасонного проката. Сталь Ст3 обладает хорошей свариваемостью без применения предварительного подогрева, оптимальным сочетанием прочности и пластичности и низкой стоимостью при массовом производстве. Плотность стали — 7,85 г/см³, временное сопротивление на разрыв — не менее 360 МПа, предел текучести — не менее 235 МПа.

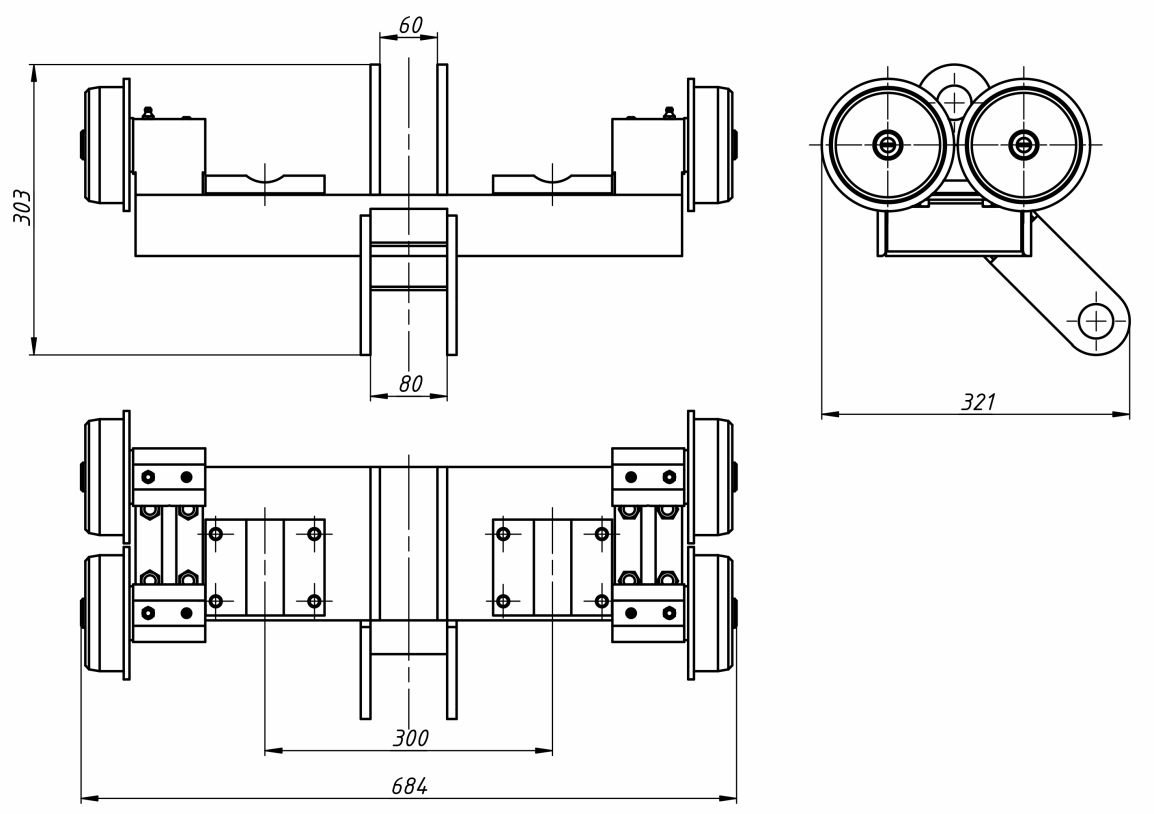

Технологический процесс изготовления узла включает резку проката на заготовки требуемой длины, гибку фасонных кронштейнов, сборку узла на сборочной плите с применением фиксирующих кондукторов для соблюдения геометрии посадочных мест под опоры катков, полуавтоматическую сварку в среде защитного газа по сварным швам кронштейн-швеллер с контролем качества швов методом визуально-измерительного контроля, отжиг для снятия сварочных напряжений и финишную механическую обработку посадочных отверстий под крепёж штанги и опор. Сборочный узел контролируется на прямолинейность, плоскостность опорных поверхностей и точность межцентровых расстояний по чертежу 00.3489.380СБ.

Деталь поставляется с актом ОТК или паспортом на партию по требованию заказчика. Антикоррозионная защита наружных поверхностей обеспечивается грунтованием грунтовкой ГФ-021 или аналогом.

Каретка топки: совместимое оборудование

Каретка топки 00.3489.380СБ устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ТШПм-1,5 — базовое исполнение малой механической топки с шурующей планкой;
• Топка ТШПм-2,0 — базовое исполнение средней механической топки;
• Топка ТШПм-1,5М — модернизированный типоразмер малой топки серии М;
• Топка ТШПм-2,0М — модернизированный типоразмер средней топки серии М;
• Топка ТШПм-2,5 — родственный типоразмер топки повышенной мощности (применяется с кареткой 00.3489.609СБ увеличенного размера).

Узел также востребован при капитальном ремонте котельных установок типа КЕ-6,5 и КЕ-10 с твердотопливной механической колосниковой решёткой ТШПМ малой и средней мощности. Совместимость подтверждается контрольной примеркой по чертежу 00.3489.380СБ. Перечень совместимых типоразмеров уточняется по каталогу запасных частей топок ТШПМ.

Каретка топки: заказ и доставка

Каретка топки 00.3489.380СБ поставляется со склада в Бийске при наличии или изготавливается на заказ при отсутствии складской позиции. Срок изготовления — от 10 до 20 рабочих дней с момента подтверждения заявки, что включает резку и гибку проката, сборку узла в кондукторе, полуавтоматическую сварку в защитном газе, контроль сварных швов, отжиг для снятия сварочных напряжений, механическую обработку посадочных отверстий и грунтование. Минимальная партия не лимитирована.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой металлической лентой и торцевыми защитными вставками, что предотвращает деформацию опорных поверхностей и кронштейнов при перевозке. По запросу прилагается паспорт ОТК и сертификат материала.

При оформлении заказа укажите номер чертежа 00.3489.380СБ, типоразмер топки ТШПм-1,5 или ТШПм-2,0 и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления, итоговую стоимость и условия доставки в течение рабочего дня. Возможен подбор сопутствующих деталей привода (штанга топки 00.9457.019СБ, тяга шарнирная, опоры каретки) в составе одной отгрузки.
