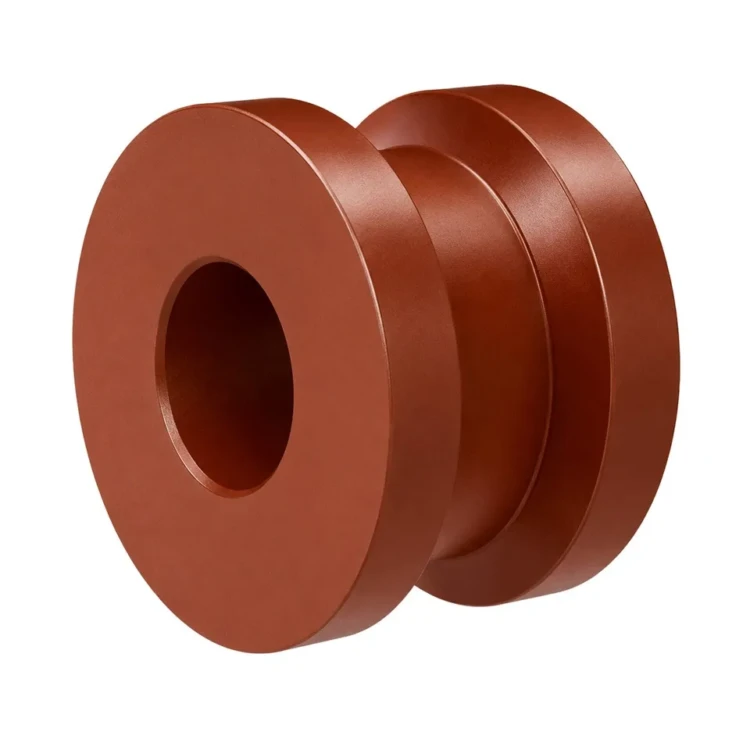

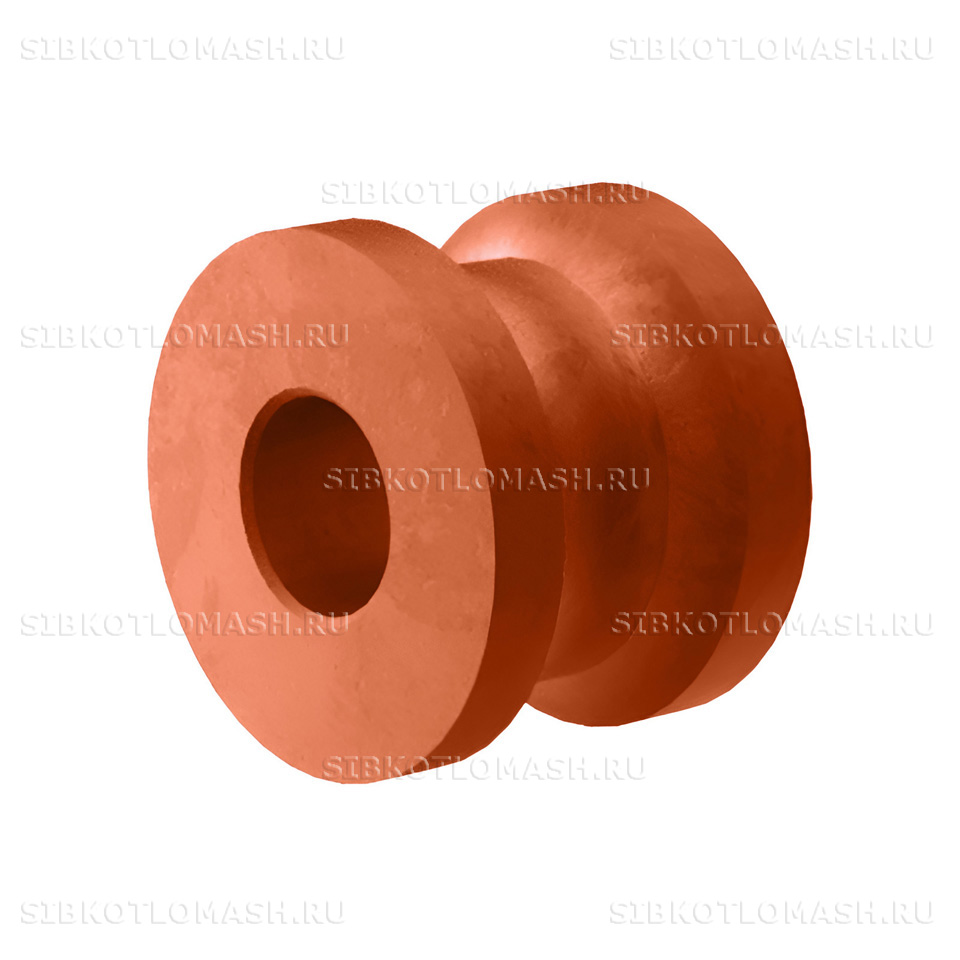

Ролик прижимной. 00.1603.021

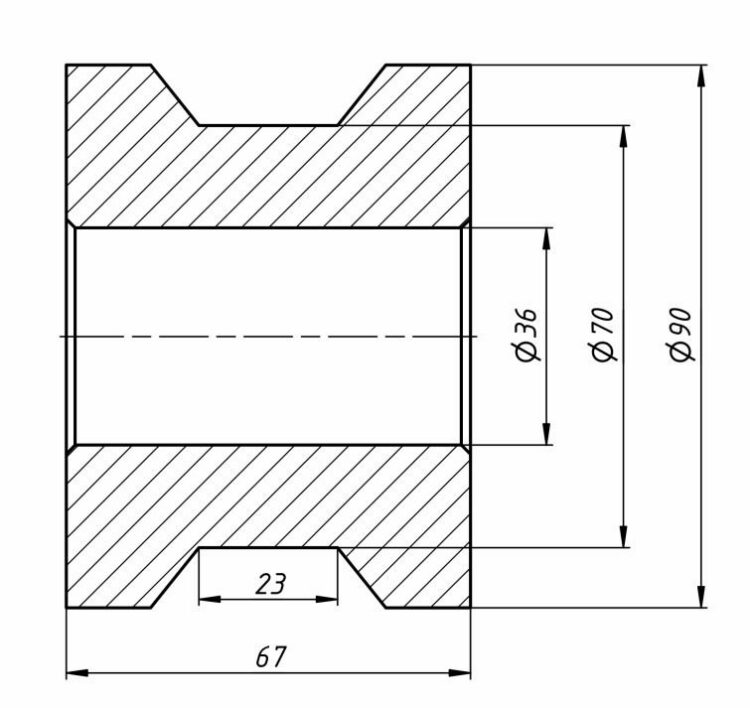

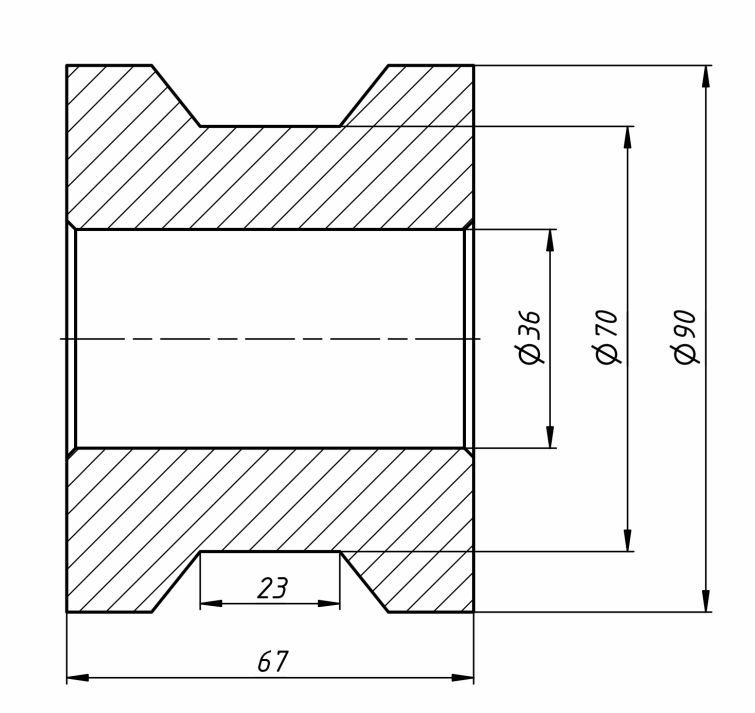

Ролик прижимной 00.1603.021 — стальная деталь качения, запасная часть колосникового полотна топки с шурующей планкой ТШПМ производства КЗ «Сибкотломаш» г. Бийск. Ролик прижимной диаметром 94 мм и шириной 70 мм обеспечивает плотное прилегание шурующей планки к колосниковому полотну при возвратно-поступательном движении планки.

Применение оригинального ролика прижимного по утверждённой конструкторской документации обеспечивает стабильную геометрию рабочего зазора между планкой и колосниковым полотном и исключает заклинивание планки на участках с прогоревшими колосниками. На каждую партию завод оформляет паспорт ОТК и сертификат материала.

Ролик прижимной: назначение и применяемость

Ролик прижимной 00.1603.021 применяется в составе механической топки с шурующей планкой ТШПм-1,5, ТШПм-2,0 и ТШПм-2,5 базового исполнения и серии М. Деталь устанавливается на ось ролика в каретке шурующей планки и катится по верхней поверхности колосникового полотна. На каждой каретке монтируется комплект прижимных роликов, которые равномерно распределяют усилие прижима шурующей планки к решётке. Этот узел работает в паре со штангой шурующей планки и обеспечивает постоянный контакт планки с горящим слоем топлива.

В рабочем цикле ролик прижимной воспринимает вертикальную нагрузку прижима шурующей планки, циклические ударные нагрузки при прохождении планки над стыками колосников, абразивное истирание угольной пылью и шлаком, а также тепловое излучение от горящего слоя угля. Климатическое исполнение по ГОСТ 15150-69 — У2.

Своевременная замена изношенных прижимных роликов сохраняет постоянный зазор между шурующей планкой и колосниковым полотном, предотвращает заклинивание привода и поддерживает производительность подачи топлива на колосниковое полотно.

Ролик прижимной: материалы и изготовление

Ролик прижимной 00.1603.021 изготавливается из конструкционной углеродистой стали Сталь 45 по ГОСТ 1050-2013. Этот материал применяется для деталей машин и обладает оптимальным сочетанием прочности, ударной вязкости и обрабатываемости резанием. Плотность стали — 7,85 г/см³, твёрдость в нормализованном состоянии — 170–215 HB. Для увеличения износостойкости рабочей поверхности ролика применяется поверхностная закалка ТВЧ до 45–50 HRC, что увеличивает ресурс детали в условиях абразивного истирания угольной мелочью.

Технологический процесс изготовления включает резку круглого проката на заготовки требуемой длины, токарную обработку наружной рабочей поверхности с минимальным биением, расточку внутреннего отверстия под ось ролика, поверхностную закалку ТВЧ рабочей поверхности и финишное шлифование рабочих поверхностей по чертежу 00.1603.021 с обеспечением соосности оси и наружной рабочей поверхности с допуском не более 0,05 мм. Каждая деталь контролируется на твёрдость рабочей поверхности после закалки, отсутствие трещин методом визуально-измерительного контроля и точность геометрии.

Деталь поставляется с актом ОТК или паспортом на партию по требованию заказчика. Антикоррозионная защита при хранении обеспечивается консервационной смазкой обработанных поверхностей.

Ролик прижимной: совместимое оборудование

Ролик прижимной 00.1603.021 устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ТШПм-1,5 — базовое исполнение малой механической топки с шурующей планкой;
• Топка ТШПм-2,0 — базовое исполнение средней механической топки;
• Топка ТШПм-2,5 — базовое исполнение топки повышенной мощности;
• Топка ТШПм-1,5М — модернизированный типоразмер малой топки серии М;
• Топка ТШПм-2,5М — модернизированный типоразмер топки повышенной мощности с цепным шлакоудалением.

Деталь также востребована при капитальном ремонте котельных установок типа КЕ-6,5, КЕ-10 и КЕ-25 с твердотопливной механической колосниковой решёткой ТШПМ. Совместимость подтверждается контрольной примеркой по чертежу 00.1603.021 с проверкой диаметра и ширины рабочей поверхности. Перечень совместимых типоразмеров уточняется по каталогу запасных частей топок ТШПМ.

Ролик прижимной: заказ и доставка

Ролик прижимной 00.1603.021 поставляется со склада в Бийске при наличии или изготавливается на заказ при отсутствии складской позиции. Срок изготовления — от 7 до 12 рабочих дней с момента подтверждения заявки, что включает резку круглого проката, токарную обработку с минимальным биением, расточку внутреннего отверстия, поверхностную закалку ТВЧ рабочей поверхности и финишное шлифование. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектом на одну каретку.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — картонная коробка с защитным наполнителем или деревянный ящик для крупных партий. Для оптовых заказов возможна отгрузка контейнером. По запросу прилагается паспорт ОТК и сертификат материала с протоколом контроля твёрдости рабочей поверхности.

При оформлении заказа укажите номер чертежа 00.1603.021 и требуемое количество прижимных роликов. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления, итоговую стоимость и условия доставки в течение рабочего дня. Возможен подбор сопутствующих деталей привода (ось ролика, втулка 00.4520.021, каретка топки) в составе одной отгрузки.
