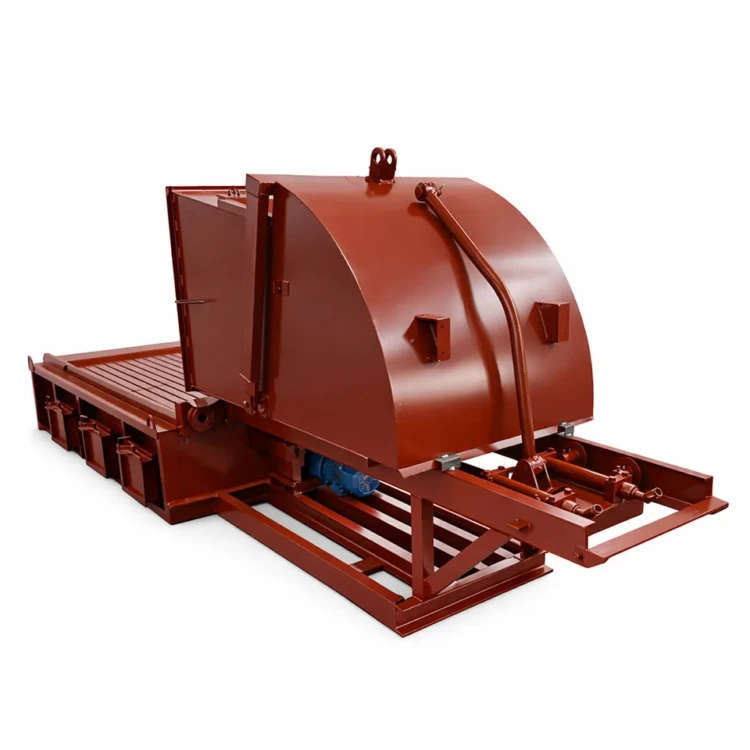

Топка ТШПм-1,5

Топка ТШПм-1,5 — компактное механическое топочное устройство моноблочного типа с шурующей планкой и водоохлаждаемой колосниковой решёткой для слоевого сжигания каменных и бурых углей под водогрейным котлом серии КВр тепловой мощностью 1,25–1,5 МВт. Шурующая планка совершает возвратно-поступательные движения, продвигает топливо по решётке и сбрасывает шлак за её пределы.

Топка ТШПм-1,5: назначение и область применения

Топка ТШПм-1,5 закрывает потребности отопительных котельных малой мощности — сельские котельные посёлков, фермерские хозяйства, малые предприятия пищевой и деревообрабатывающей промышленности, муниципальные мини-котельные с потребностью в тепле до 1,5 МВт. Топка устанавливается под водогрейный котёл серии КВр-1,25-95 либо КВм-1,28-1,5 в котельных с механизированной углеподачей и шлакозолоудалением.

В обозначении ТШПм указан тип топочного устройства: топка с шурующей планкой механическая (ТШПм); цифра 1,5 — тепловая мощность типоразмера в МВт. По сравнению с цепными решётками серий ТЛЗМ и ТЧЗМ, топка с шурующей планкой имеет неподвижное колосниковое полотно — топливо перемещается по нему за счёт возвратно-поступательного движения трёхгранной шурующей планки, что упрощает конструкцию и снижает количество движущихся узлов.

Поставка топки осуществляется в соответствии с требованиями Технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Изготовление выполняется по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск.

Топка ТШПм-1,5: устройство и принцип работы

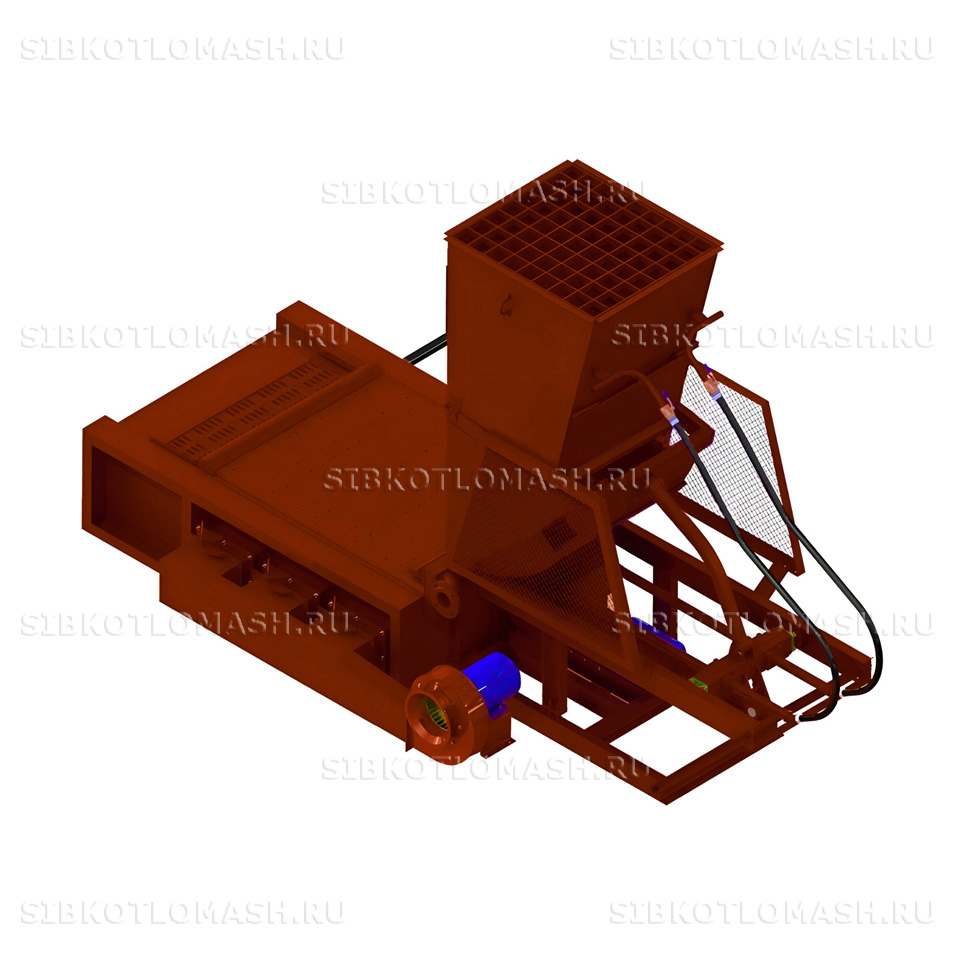

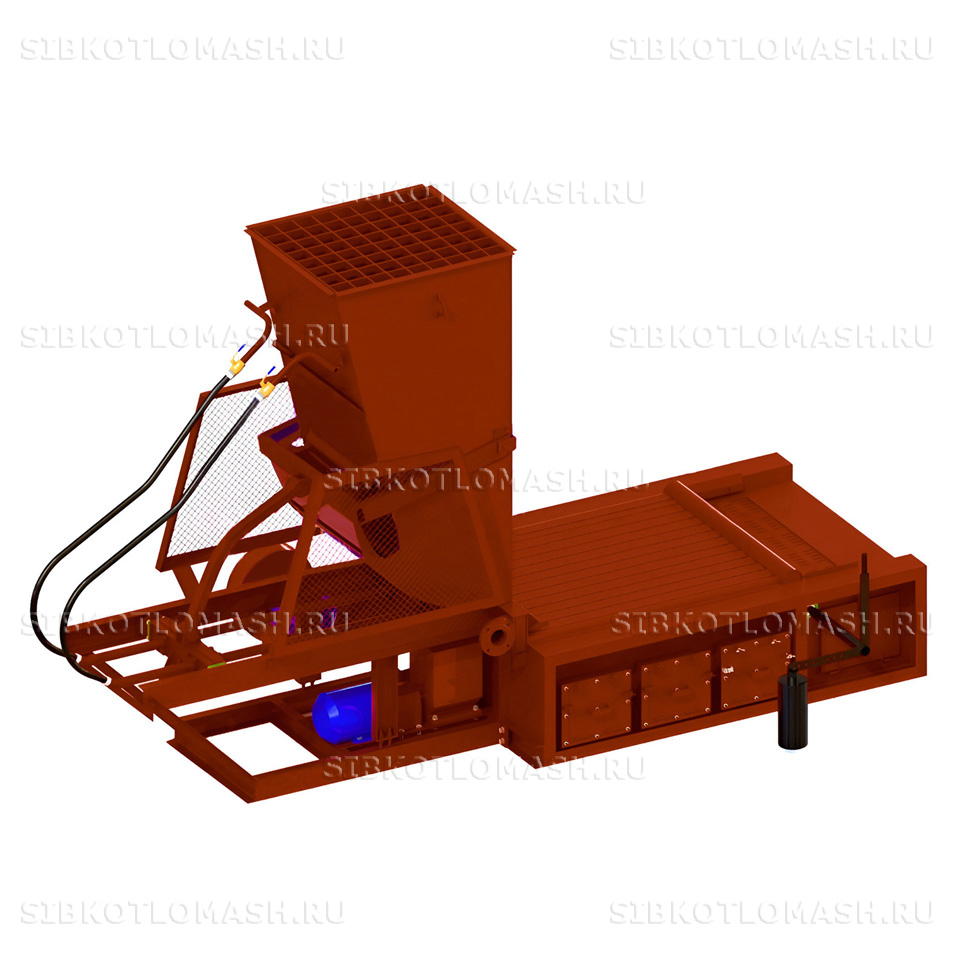

Топка ТШПм-1,5 имеет конструкцию из топливного бункера, водоохлаждаемой колосниковой решётки активной площадью 1,25 м², трёхгранной шурующей планки с электромеханическим приводом и дутьевого вентилятора. Шурующая планка состоит собственно из планки и труб, через которые подаётся вода для её охлаждения; такая компоновка предотвращает деформацию планки при контакте с раскалённым слоем топлива.

Шурующая планка предназначена для продвижения топлива по неподвижной решётке от бункера к задней зоне выгрузки шлака, шуровки горящего слоя для разрыхления спёкшейся корки и подачи раскалённых кусочков топлива под слой свежего угля для нижнего зажигания. Привод планки состоит из электродвигателя мощностью 3 кВт частотой 1000 об/мин и редуктора Ч125-63-52-У3, обеспечивающего возвратно-поступательное движение с регулируемым шагом и периодом цикла.

Топка работает в автоматическом режиме: шурующая планка периодически через программируемые промежутки времени совершает одно возвратно-поступательное движение. Это даёт стабильное горение в широком диапазоне нагрузок 40–150 % от номинала без участия оператора в текущем регулировании. Колосниковая решётка водоохлаждаемая — это позволяет работать на угле повышенной зольности без перегрева гарнитуры.

Подача угля выполняется гравитационно из топливного бункера на переднюю кромку решётки, далее планка распределяет его по площади полотна. Шлак сбрасывается с задней кромки решётки в шлаковую шахту по мере движения планки. Каркас и обмуровочный пояс выполнены из листового проката Ст3, гарнитура — из жаростойкого чугуна. Расчётный срок службы топочного устройства — 10 лет при соблюдении регламента эксплуатации.

По сравнению с цепными решётками топка с шурующей планкой проще в монтаже и обслуживании: отсутствуют ведущие/ведомые звёздочки, цепи и натяжные устройства. Это снижает капитальные затраты на котельную малой мощности и упрощает регламентное ТО — основные узлы для замены — это собственно планка, водоохлаждаемые трубы и колосники неподвижной решётки, поставляемые отдельно как ЗИП.

Топка ТШПм-1,5: преимущества

• Простая конструкция без подвижного цепного полотна — меньше движущихся узлов, выше ремонтопригодность по сравнению с ТЛЗМ.
• Водоохлаждаемая колосниковая решётка — длительный ресурс гарнитуры при работе на угле повышенной зольности до 25 %.
• Широкий диапазон рабочих нагрузок 40–150 % от номинала — топка справляется с пиковыми режимами котла.
• Сжигание каменных и бурых углей с размером кусков до 100 мм и мелочью 0–6 мм до 50 % — низкие требования к топливоподготовке.
• Автоматический режим работы шурующей планки с программируемым периодом — топка работает без участия оператора.
• Компактные габариты при ширине 860 мм — оптимальна для модернизации малых котельных без расширения здания.
• Изготовление по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск, отгрузка по РФ и странам ЕАЭС.

Топка ТШПм-1,5: применение в составе котельной

В составе котельной с Топка ТШПм-1,5 применяется следующее оборудование:

• Котел КВр-1,25-95 — водогрейный котёл тепловой мощностью 1,25 МВт под эту топку
• Дымосос Д-3,5М — отвод дымовых газов из конвективной части котла
• Вентилятор ВД-2,7-3000 — подача дутьевого воздуха под решётку
• Циклон батарейный ЦБ-25 — золоулавливание перед дымовой трубой

Состав и стоимость уточняйте при оформлении заказа.
