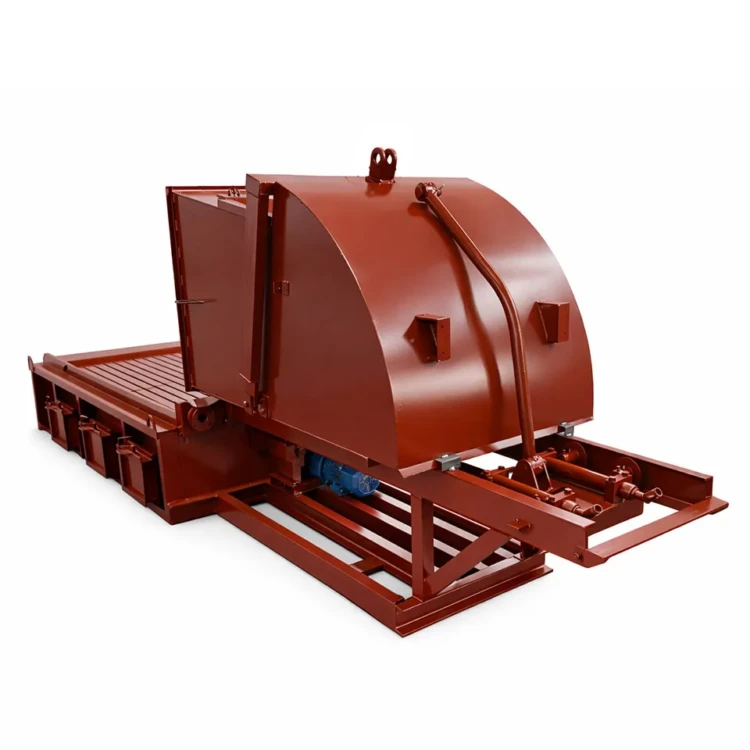

Топка ТШПм-2,0

Топка ТШПм-2,0 — механическое топочное устройство с шурующей планкой тепловой мощностью 2,0 МВт, предназначенное для сжигания каменных и бурых углей в паровых и водогрейных котлах. Агрегат устанавливается на котлоагрегаты серий ДКВр, КЕ, КВр и аналогичных типов с паропроизводительностью до 3,0 т/ч или тепловой мощностью до 2,5 МВт. Топка поставляется в виде единого блока и монтируется под фронтовой частью котла.

Тепловая мощность топки ТШПм-2,0 составляет 2,0 МВт. Активная площадь зеркала горения — 1,75 м² при размерах решётки 1190×1415 мм. Диапазон регулирования нагрузки — 40–110% от номинала, что обеспечивает гибкую работу котельной в режиме переменной тепловой нагрузки. Максимальная влажность топлива: для каменного угля — до 12%, для бурого угля — до 38%.

Технические характеристики топки ТШПм-2,0

Топка ТШПм-2,0 построена на принципе механического шурования слоя топлива на неподвижной колосниковой решётке. Ключевые параметры: активная площадь решётки 1,75 м², коэффициент избытка воздуха за топкой не более 1,4, давление охлаждающей воды в водоохлаждаемых элементах — до 0,6 МПа. Скорость движения шурующей планки регулируется в диапазоне 1,3–19,3 м/ч. Габаритные размеры в сборе: 4955×1270×2536 мм, масса — 1718 кг. В качестве альтернативы большей мощности рекомендуется рассмотреть топку ТШПм-2,5.

Топка рассчитана на сжигание каменного угля всех марок и бурого угля с зольностью до 38%. Допускается использование топлива с содержанием мелочи фракции 0–6 мм до 50% по массе и максимальным размером куска до 100 мм.

Конструкция и принцип работы

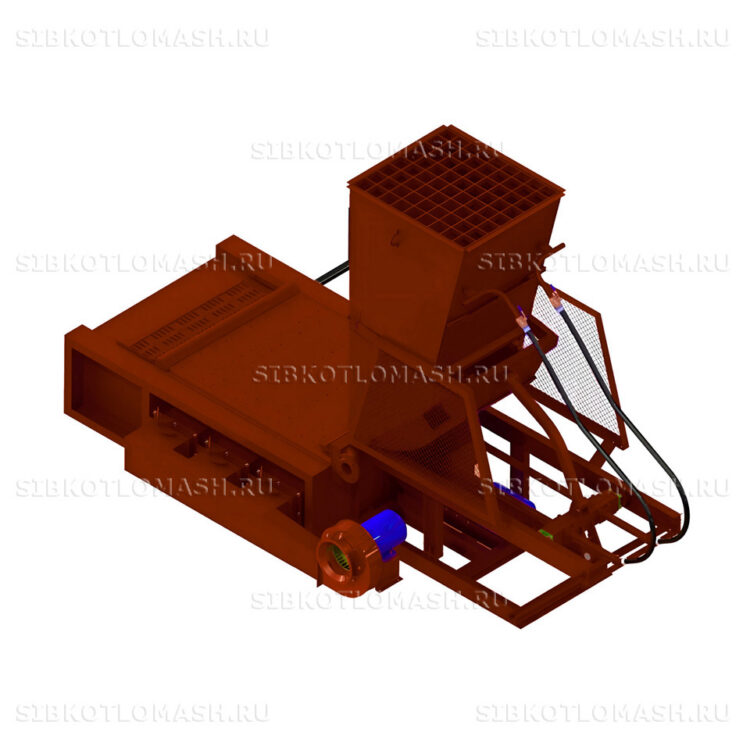

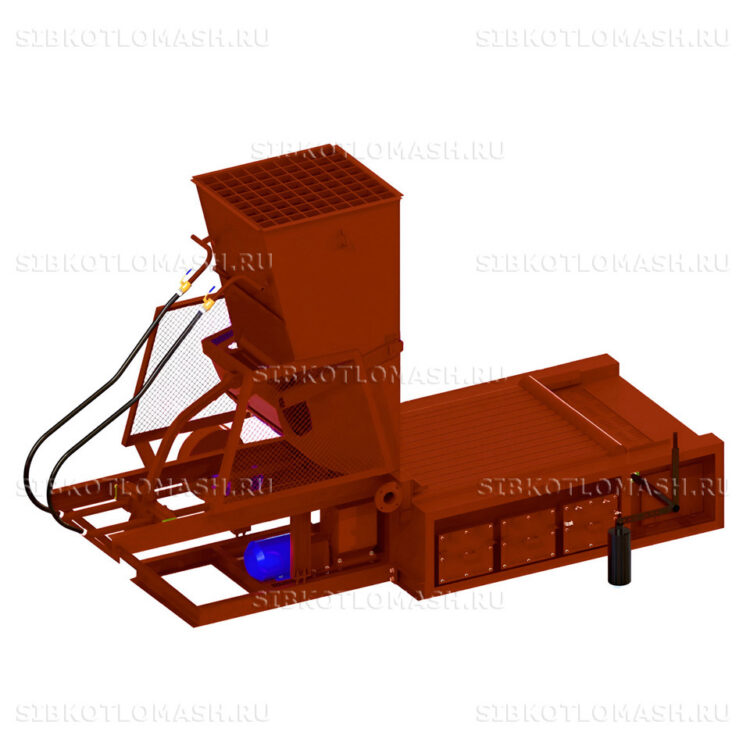

Конструктивно топка ТШПм-2,0 включает опорную раму с неподвижной чугунной колосниковой решёткой, трёхгранную шурующую планку с возвратно-поступательным приводом, механизм привода с редуктором, зольник и загрузочный лоток. При прямом ходе планки слой угля значительно смещается вдоль решётки и частично переваливается через трёхгранный профиль, что обеспечивает активное перемешивание горящего топлива и равномерное его сгорание. При обратном ходе смещение составляет лишь 15–25% от прямого, что предотвращает нарушение структуры слоя.

Колосники выполнены с обратным наклоном в сторону шлакового бункера, обеспечивающим самотечное перемещение шлака к месту выгрузки. Подвод первичного воздуха — снизу через зазоры между колосниками, распределение по зонам — через секционные поддувальные камеры. Водоохлаждаемые элементы топки защищены от теплового разрушения циркулирующей водой под давлением до 0,6 МПа.

Топливо и режим сжигания

Для стабильного горения в топке ТШПм-2,0 рекомендуется поддерживать коэффициент избытка воздуха в диапазоне 1,2–1,4. Регулировка тепловой нагрузки осуществляется изменением скорости планки (через привод с переменной частотой) и изменением подачи дутьевого воздуха. Широкий диапазон нагрузки 40–110% позволяет использовать топку в котельных с переменным графиком потребления тепла.

При работе на буром угле с повышенной влажностью рекомендуется подогрев дутьевого воздуха для поддержания нормального горения. Механизм шурования исключает образование каналов в слое топлива и обеспечивает полноту сгорания мелких фракций. Конструкция выполнена в соответствии с требованиями ГОСТ 15150-69 по климатическому исполнению УХЛ4.

Поставка и комплектация

Топка ТШПм-2,0 поставляется в виде полностью собранного транспортабельного блока. Стандартная комплектация включает: опорную раму с колосниковым полотном, шурующую планку с приводным механизмом, зольник, загрузочный лоток, комплект запасных частей (колосники, уплотнения, крепёж). Монтаж производится на объекте силами заказчика.

Габариты топочного устройства в сборе: 4955×1270×2536 мм, масса — 1718 кг. Доставка осуществляется автомобильным или железнодорожным транспортом. По заказу возможна комплектация системой автоматического регулирования нагрузки, загрузочным шнеком для автоматической подачи угля, а также системой автоматизации котельной в целом.
