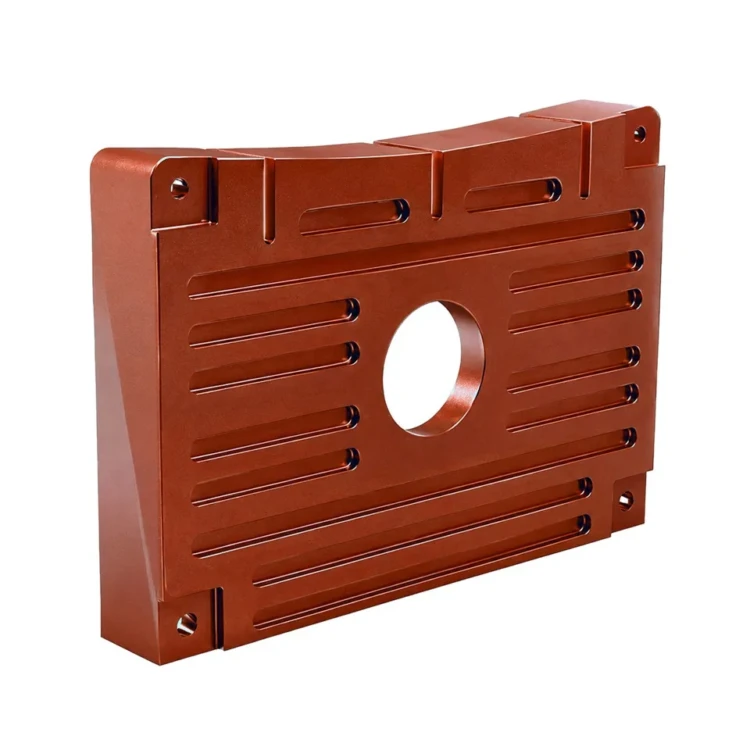

Отражатель. 1Т-03-25

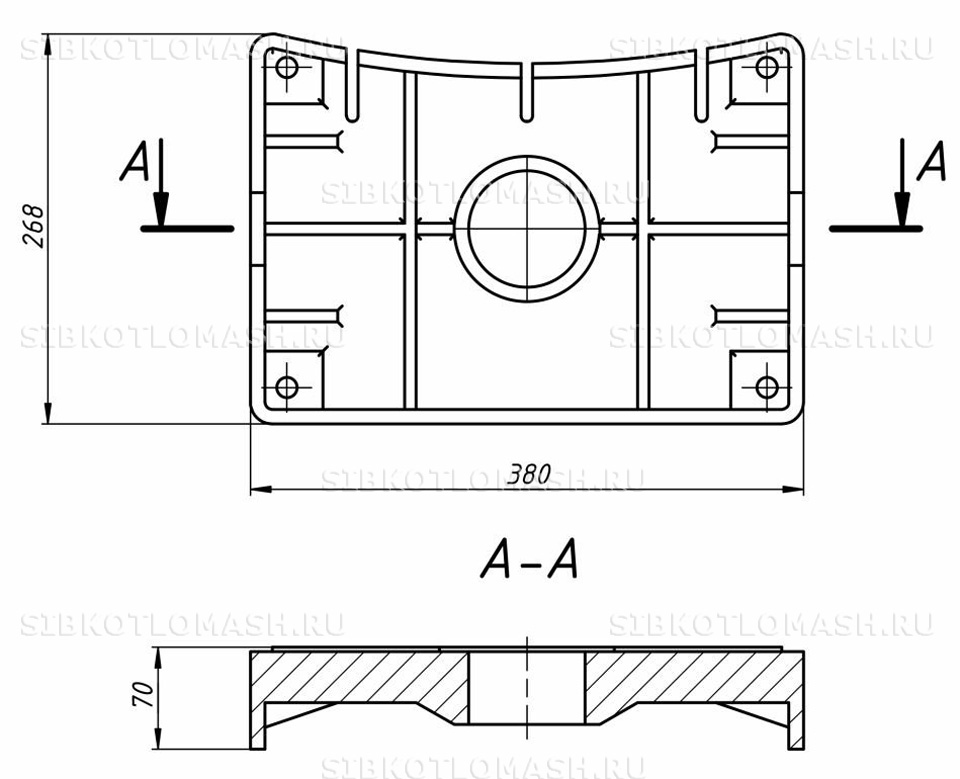

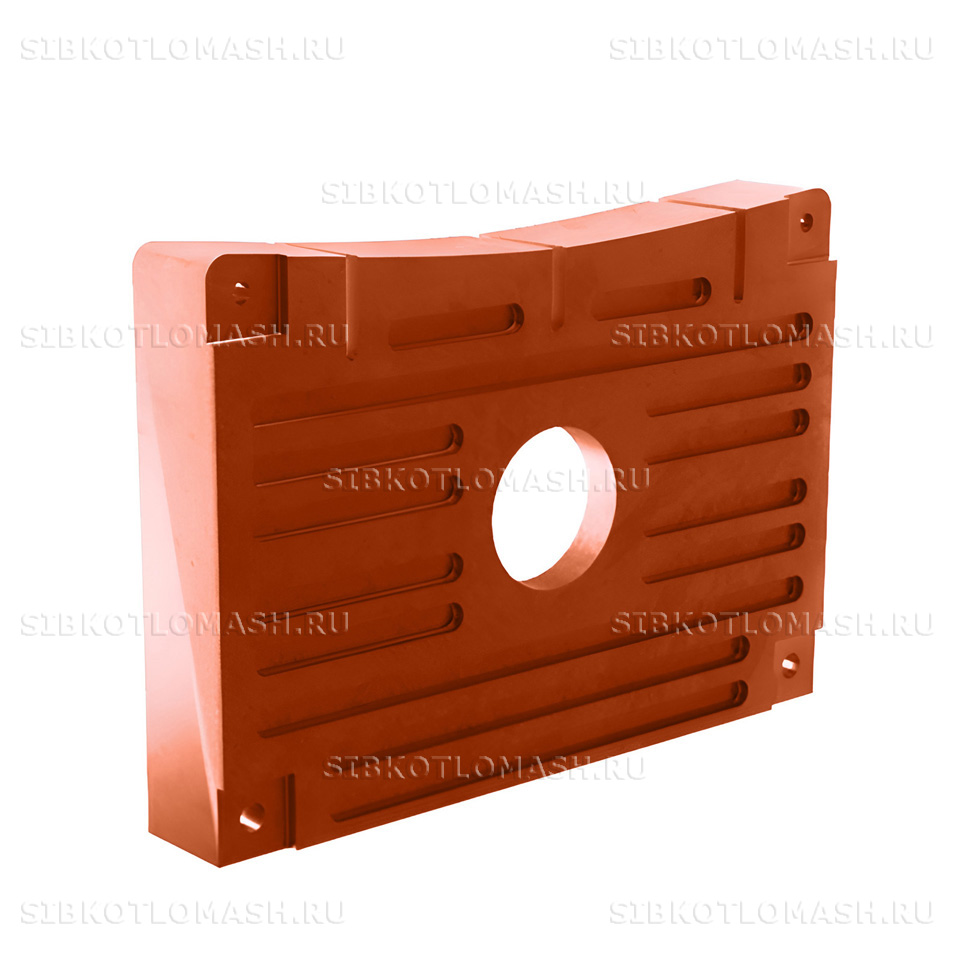

Отражатель 1Т-03-25 — запасная часть топки ЗП-РПК производства КЗ «Сибкотломаш» г. Бийск. Изделие представляет собой наклонную чугунную фасонную отливку с фигурным контуром и крепёжными ушками. Отражатель устанавливается внутри топки за приёмным окном пневмомеханического забрасывателя угля и формирует поток топлива на колосниковую решётку.

Отражатель: назначение и применяемость

Отражатель по чертежу 1Т-03-25 в составе полумеханической топки ЗП-РПК выполняет ключевую газодинамическую задачу — он перенаправляет поток угольных частиц от пневмомеханического забрасывателя так, чтобы крупные частицы топлива равномерно распределялись по всей длине колосниковой решётки. Без правильной установки отражателя крупное топливо концентрируется в дальней части решётки и догорает неравномерно, что снижает КПД котла и приводит к перегрузке отдельных секций решётки шлаком.

Отражатель по чертежу 1Т-03-25 применяется в составе топок ЗП-РПК всех типоразмеров производительностью от 1,0 до 3,5 тонн пара в час с забрасывателями ЗП-600 и ЗП-900. На одну топку устанавливается одна штука детали — внутри топки за приёмным окном забрасывателя. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Условия эксплуатации детали — прямой контакт с потоком летящего угля и горячими дымовыми газами при температуре до 1000 °C, ударные нагрузки от падения крупных кусков угля и шлака на рабочую поверхность отражателя, абразивное воздействие угольной мелочи.

Отражатель: материалы и изготовление

Отражатель 1Т-03-25 отливается из серого чугуна СЧ15 по ГОСТ 1412-85. Этот материал применяется для деталей внутренней обвязки топки благодаря приемлемой жаростойкости в зоне рабочих температур, износостойкости при абразивном воздействии угольной мелочи и хорошей литейной технологичности при изготовлении деталей сложной фасонной формы.

Литьё выполняется в песчано-глинистые формы по серийной модельной оснастке завода. Технологический процесс включает плавку чугуна в индукционной печи, заливку расплава в форму, выдержку отливки до полного остывания, выбивку, обрубку литников, очистку поверхностей дробемётом, термообработку в режиме отжиг для снятия литейных напряжений и финишную механическую обработку крепёжных ушек под установку отражателя на корпус топки.

Партионный контроль качества каждой плавки включает химический анализ материала, испытания твёрдости и предела прочности на образцах-свидетелях, выборочный визуальный осмотр отливок на отсутствие усадочных раковин, трещин и пор. Особое внимание при контроле уделяется геометрии фигурного контура и углу наклона рабочей поверхности — отклонения по этим параметрам напрямую влияют на распределение топлива по решётке. На каждую партию оформляется паспорт ОТК и сертификат материала.

Лакокрасочное покрытие на рабочую поверхность не наносится — оно выгорает при первом же выводе топки на рабочий режим. Антикоррозионная защита при хранении и транспортировке обеспечивается консервационной смазкой К-17.

Отражатель: совместимое оборудование

Отражатель по чертежу 1Т-03-25 устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Паровой котел КЕ-2,5-14С(ПТЛ-РПК) — внутри топки за приёмным окном забрасывателя ЗП-600;
• Паровой котел ДКВр-2,5-13С(ПТЛ-РПК) — для котлов малой мощности с забрасывателем ЗП-600;
• Паровой котел ДКВр-4-13С (ПТЛ-РПК) — для котлов средней мощности с забрасывателем ЗП-900;
• Топка ПТЛ-РПК-2-1,8-1,525 — родственное исполнение полумеханической топки;
• Топка ПТЛ-РПК-2-1,8-2,135 — родственное исполнение топки повышенной мощности.

Подбор отражателя по типоразмеру топки — см. каталог запасных частей топок ЗП-РПК. При оформлении заказа достаточно указать модификацию топки и марку забрасывателя угля.

Отражатель: заказ и доставка

Отражатель 1Т-03-25 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 7 до 15 рабочих дней с учётом плавки и заливки чугуна, выдержки отливки в форме, термообработки отжиг, дробемётной очистки, механической обработки крепёжных ушек и приёмочного контроля геометрии фигурного контура.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой и защитной плёнкой против атмосферных осадков, с противокоррозионной консервацией обработанных поверхностей. Для крупных партий применяется паллетная отгрузка со стальной обвязкой. На каждую партию оформляется паспорт ОТК и сертификат материала.

При оформлении заказа укажите модификацию топки ЗП-РПК (например, ЗП-РПК-1,5 или ЗП-РПК-2,0) и марку пневмомеханического забрасывателя угля. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления и условия отгрузки в течение рабочего дня. Возможен подбор сопутствующих комплектующих внутренней обвязки топки совместно с плитой фронтальной и плитой передней средней.
