Дверка шуровочная. 0-51-0; 00.7051.031

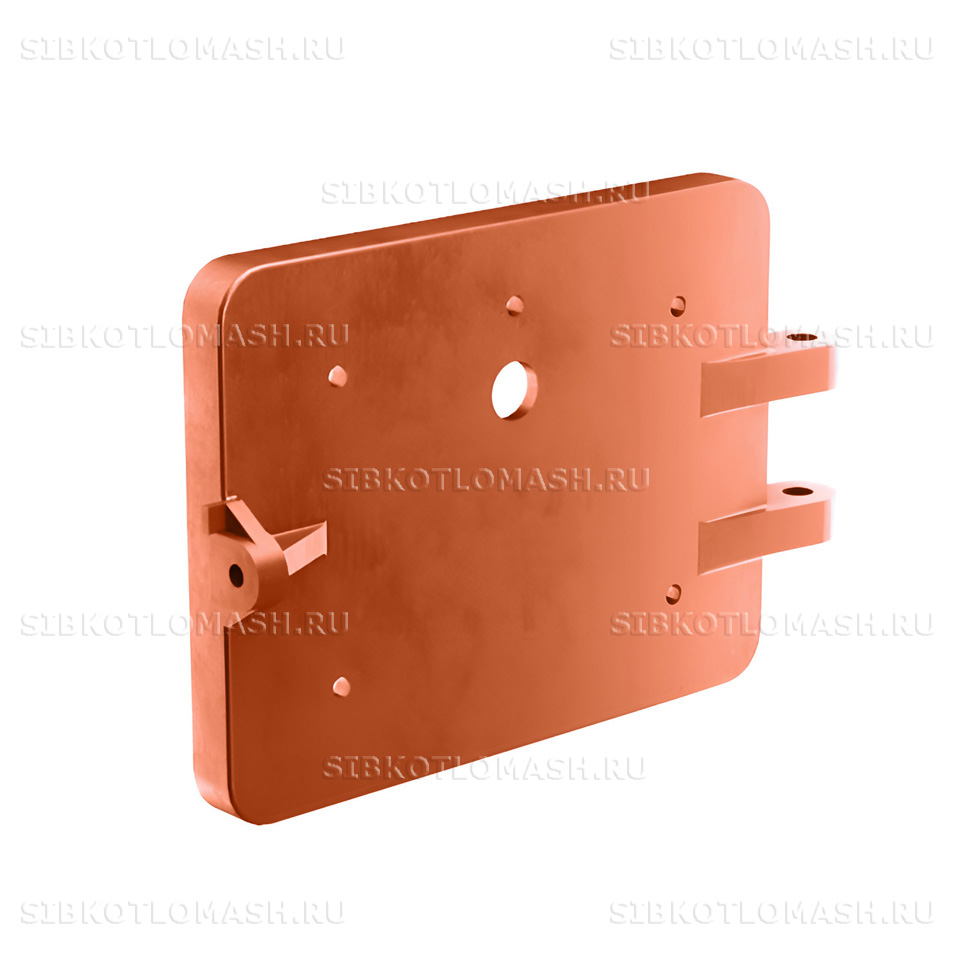

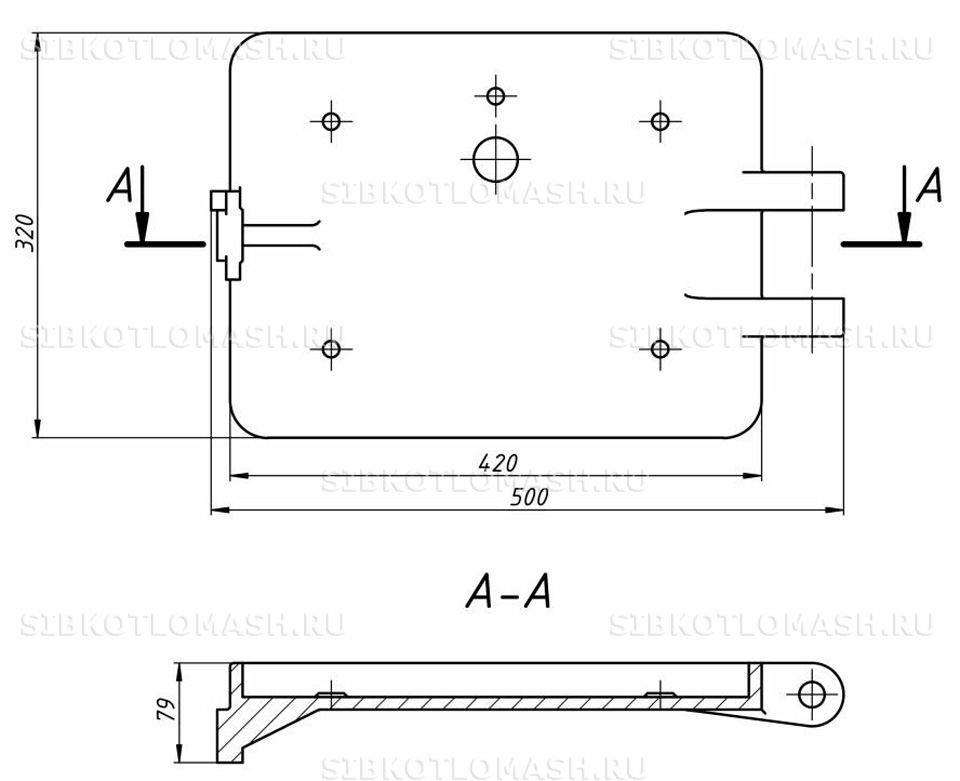

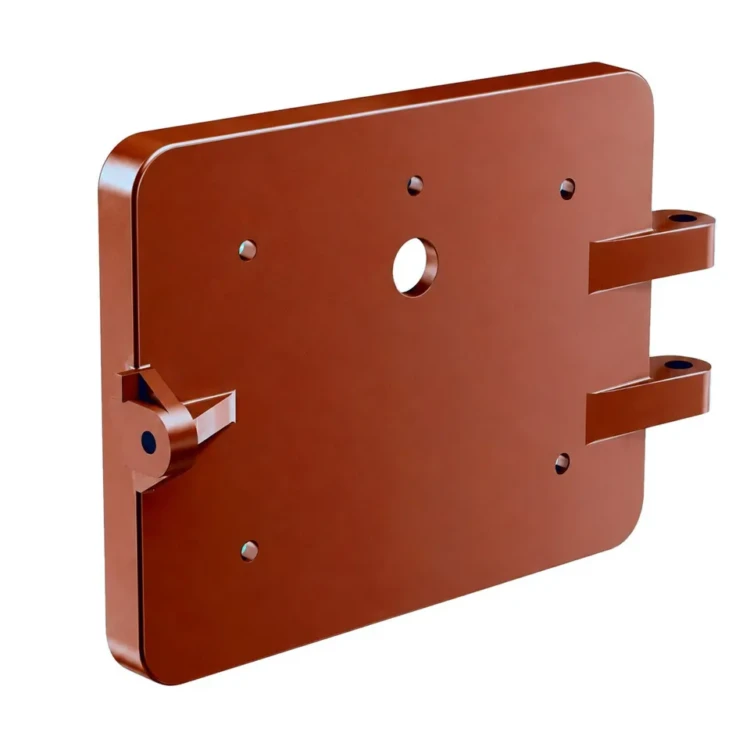

Дверка шуровочная 0-51-0 — запасная часть топки ЗП-РПК производства КЗ «Сибкотломаш» г. Бийск. Изделие представляет собой массивную чугунную фасонную отливку прямоугольной формы с петлями для навески на корпус топки. Дверка шуровочная обеспечивает доступ оператора к слою горящего топлива для шурования и контроля режима горения.

Дверка шуровочная: назначение и применяемость

Дверка шуровочная по чертежу 0-51-0 в составе полумеханической топки ЗП-РПК выполняет роль смотрового и технологического люка во фронтальной стенке топки выше уровня загрузки топлива. Через открытую дверку оператор шурует слой горящего угля кочергой, удаляет крупные шлаковые наросты и визуально контролирует режим горения — толщину слоя, равномерность распределения топлива по решётке и интенсивность горения по зонам. При работе котла в нормальном режиме дверка плотно прижата к плите фронтальной для исключения подсосов холодного воздуха.

Дверка шуровочная по чертежу 0-51-0 применяется в составе топок ЗП-РПК и ПТЛ-РПК всех типоразмеров производительностью от 1,0 до 3,5 тонн пара в час. На одну топку устанавливается одна штука детали — во фронтальной стенке топки. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Условия эксплуатации детали — циклическое тепловое нагружение при открывании и закрывании оператором, температура на корпусе дверки до 400 °C во время рабочего режима топки, контакт с угольной пылью и шлаковыми частицами, ударные нагрузки от шурования слоя через дверной проём.

Дверка шуровочная: материалы и изготовление

Дверка шуровочная 0-51-0 отливается из серого чугуна СЧ15 по ГОСТ 1412-85. Этот материал применяется для дверок котельных топок благодаря приемлемой жаростойкости в диапазоне рабочих температур, способности работать без коробления при многократных циклах нагрев-охлаждение и хорошей литейной технологичности при изготовлении деталей сложной формы с петлями и посадочным местом под ручку.

Литьё выполняется в песчано-глинистые формы по серийной модельной оснастке завода. Технологический процесс включает плавку чугуна в индукционной печи, заливку расплава в форму, выдержку отливки до полного остывания, выбивку, обрубку литников и прибылей, очистку поверхностей дробемётом, термообработку в режиме отжиг для снятия литейных напряжений и финишную механическую обработку посадочных поверхностей петель и места установки ручки.

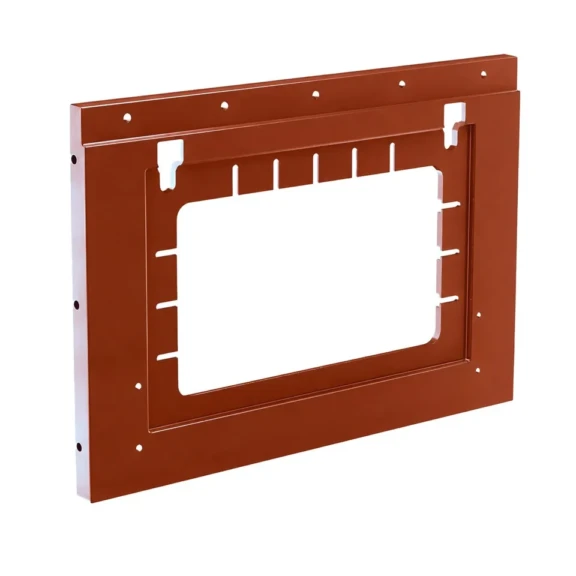

Партионный контроль качества каждой плавки включает химический анализ материала, испытания твёрдости и предела прочности на образцах-свидетелях, выборочный визуальный осмотр отливок на отсутствие усадочных раковин, трещин и пор. Особое внимание при контроле уделяется прилеганию дверки к эталонной плите фронтальной — щуп толщиной 0,1 мм не должен проходить по периметру прилегания. На каждую партию оформляется паспорт ОТК и сертификат материала.

Антикоррозионная защита наружных поверхностей — однослойная термостойкая грунт-эмаль на кремнийорганической основе для деталей, работающих при температуре до 400 °C. Окраска выполняется после обезжиривания и абразивоструйной подготовки поверхности. Посадочные поверхности петель консервируются смазкой К-17 для защиты от коррозии.

Дверка шуровочная: совместимое оборудование

Дверка шуровочная по чертежу 0-51-0 устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Паровой котел КЕ-2,5-14С(ПТЛ-РПК) — фронтальная стенка топки;
• Паровой котел ДКВр-2,5-13С(ПТЛ-РПК) — фронтальная стенка топки малой мощности;
• Паровой котел ДКВр-4-13С (ПТЛ-РПК) — фронтальная стенка топки средней мощности;
• Топка ПТЛ-РПК-2-1,8-1,525 — родственное исполнение полумеханической топки;
• Топка ПТЛ-РПК-2-1,8-2,135 — родственное исполнение топки повышенной мощности.

Подбор дверки по типоразмеру топки — см. каталог запасных частей топок ЗП-РПК. При оформлении заказа достаточно указать модификацию топки.

Дверка шуровочная: заказ и доставка

Дверка шуровочная 0-51-0 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 10 до 18 рабочих дней с учётом плавки и заливки чугуна, выдержки отливки в форме, термообработки отжиг, дробемётной очистки, механической обработки посадочных поверхностей петель и приёмочного контроля прилегания дверки.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой и защитной плёнкой против атмосферных осадков, с противокоррозионной консервацией обработанных поверхностей. Для крупных партий применяется паллетная отгрузка со стальной обвязкой. На каждую партию оформляется паспорт ОТК и сертификат материала.

При оформлении заказа укажите модификацию топки ЗП-РПК (например, ЗП-РПК-1,5 или ЗП-РПК-2,0). Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления и условия отгрузки в течение рабочего дня. Возможен подбор сопутствующих комплектующих узла дверки — ручки 0-51-1, петель, запорного механизма и крепежа.
