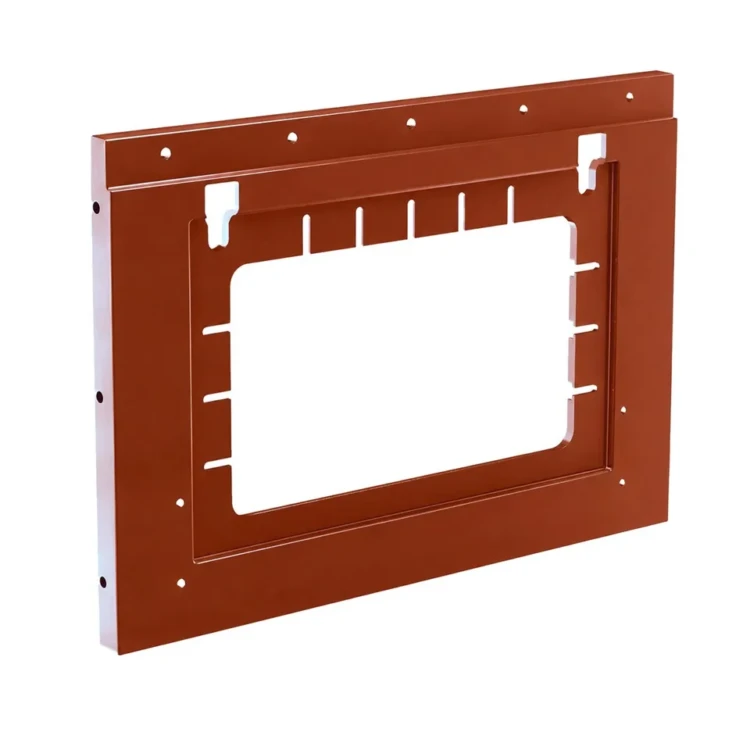

Плита фронтальная. 00.7032.070

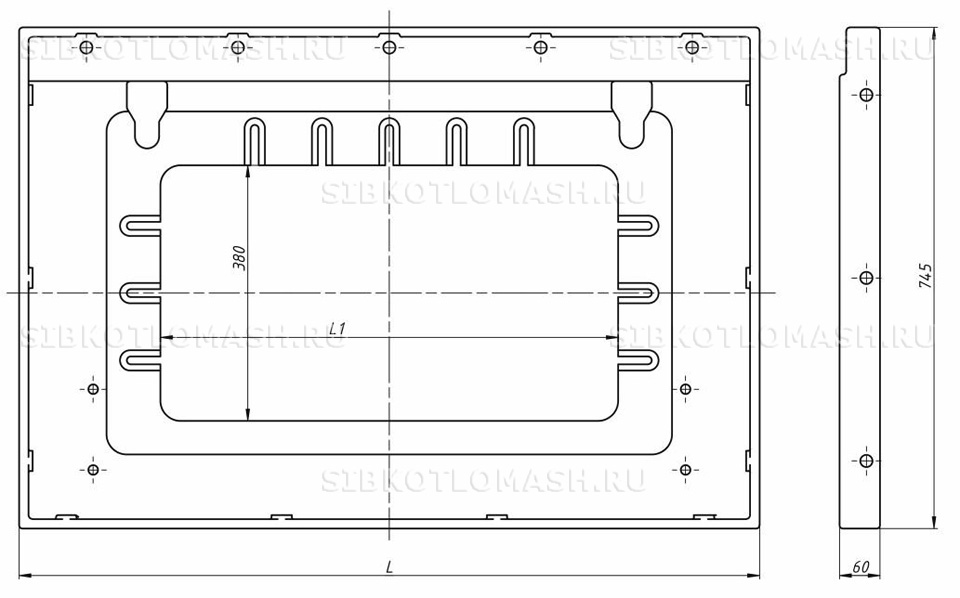

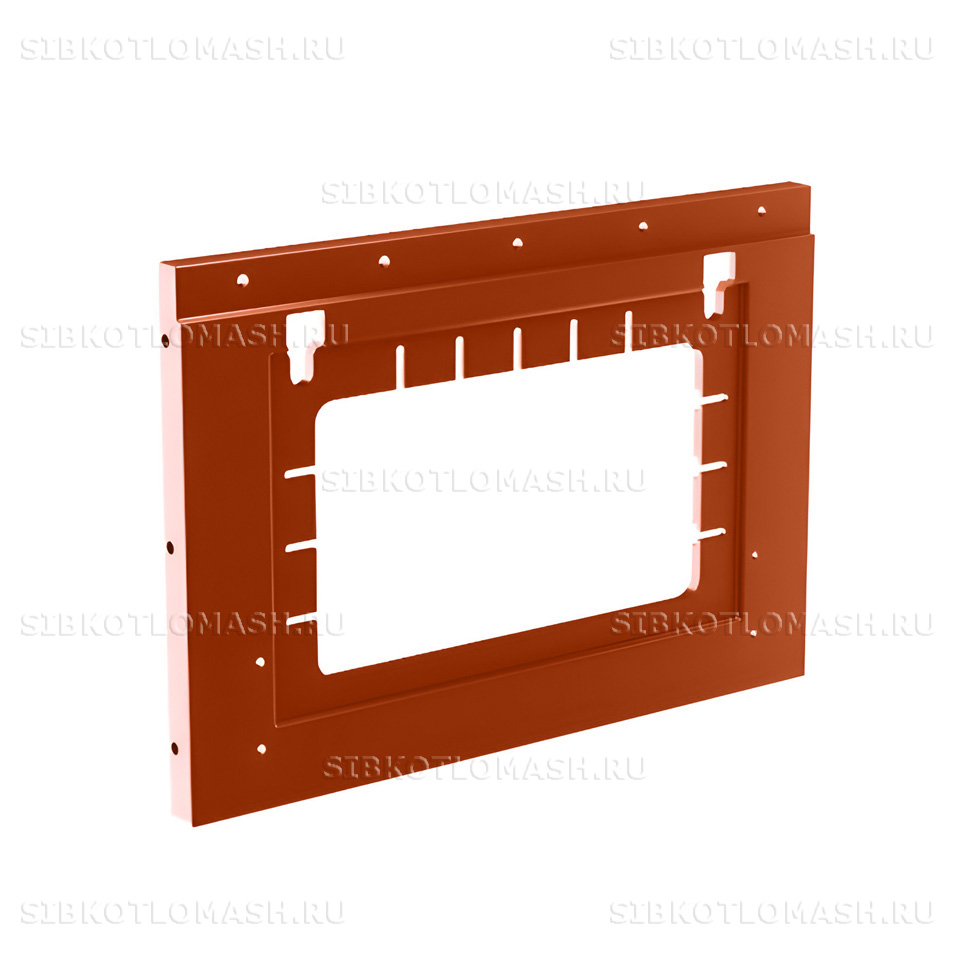

Плита фронтальная 00.7032.070 — запасная часть топки ЗП-РПК производства КЗ «Сибкотломаш» г. Бийск. Это базовое исполнение массивной чугунной отливки фронтальной обвязки топки в зоне работы пневмомеханического забрасывателя ЗП-600. Плита фронтальная закрывает фронт топки в зоне выгрузки угля на решётку поворотных колосников и защищает обмуровку от прямого пламени.

Плита фронтальная: назначение и применяемость

Плита фронтальная 00.7032.070 в составе полумеханической топки ЗП-РПК образует фронтальную стенку с приёмным окном под забрасыватель ЗП-600. Через окно струя угля от лопасти забрасывателя выбрасывается на решётку поворотных колосников по баллистической траектории. Плита фронтальная воспринимает тепловое излучение факела, защищает обмуровку от прогара в зоне максимального теплового потока и стабилизирует геометрию амбразуры забрасывателя.

Плита фронтальная по чертежу 00.7032.070 применяется в составе топок ЗП-РПК средней и повышенной мощности с забрасывателем ЗП-600 — обычно это топки на котлах паропроизводительностью от 2,5 до 6,5 тонн пара в час. На одну топку устанавливается одна плита в качестве фронтальной обвязки. Климатическое исполнение узла — У2 по ГОСТ 15150-69, что соответствует размещению в неотапливаемом помещении котельной.

Деталь работает в условиях прямого радиационного теплообмена с факелом при температуре поверхности до 850 °C, термоциклической нагрузки при пусках и остановах котла, частичного абразивного воздействия струи угольной мелочи через окно забрасывателя. Конструктивная толщина 40 мм даёт значительный запас металла на угар и абразивный износ.

Плита фронтальная: материалы и изготовление

Плита фронтальная 00.7032.070 отливается из серого чугуна СЧ15 по ГОСТ 1412-85. Этот чугун в крупных литых отливках обеспечивает приемлемую жаростойкость в рабочем диапазоне температур, обладает хорошей литейной технологичностью для деталей массой около 95 кг и формирует требуемое сечение стенки без раковин и трещин при кристаллизации. Пластинчатый графит в структуре чугуна выполняет роль демпфера тепловых напряжений при циклическом нагружении.

Литейный процесс производится в песчано-глинистые формы крупного размера по серийной модельной оснастке завода. Плавка ведётся в индукционной печи средней частоты с раскислением присадками. После заливки отливка выдерживается в форме до полного остывания во избежание остаточных напряжений, далее выбивается, очищается на дробемётной установке, проходит обрубку литников и термообработку отжиг для снятия остаточных напряжений массивной отливки.

Финишная механическая обработка выполняется на фрезерном станке по контуру приёмного окна забрасывателя — обеспечивается посадочная точность сопряжения с амбразурой ЗП-600. Кромки прилегания к боковым плитам обрабатываются по плоскостности под прокладку из асбоокерамического шнура. Партионный контроль качества включает химический анализ плавки, ультразвуковой контроль рабочей поверхности на пористость и литейные дефекты, измерение твёрдости на образцах-свидетелях и визуальный осмотр на трещины.

Лакокрасочное покрытие на рабочую поверхность не наносится — оно выгорает при первом выводе котла на режим. Антикоррозионная защита при складировании и транспортировке обеспечивается консервационной смазкой К-17. На каждую партию оформляется паспорт ОТК с указанием марки чугуна, твёрдости и плавочного номера.

Плита фронтальная: совместимое оборудование

Плита фронтальная 00.7032.070 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Топка ПТЛ-РПК-2-1,8-1,525 — полумеханическая топка с ручной поворотной колосниковой решёткой 1,525 м для котлов малой мощности
• Топка ПТЛ-РПК-2-1,8-2,135 — полумеханическая топка ПТЛ-РПК с активной площадью 2,135 м
• Топка ПТЛ-РПК-2-2,66-2,44 — полумеханическая топка увеличенного типоразмера с шириной решётки 2,66 м
• Топка ПТЛ-РПК-2-2,66-3,66 — полумеханическая топка ПТЛ-РПК с активной площадью 3,66 м для котлов 4 т/ч
• Паровой котёл ДКВр-2,5-13С(ПТЛ-РПК) — паровой котёл 2,5 т/ч, штатно комплектуется топкой ПТЛ-РПК для сжигания каменного угля

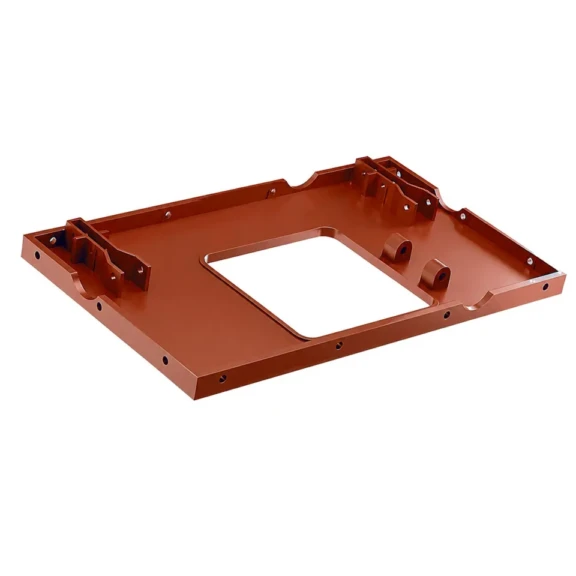

Плита фронтальная 00.7032.070 — типовая деталь колосникового полотна и зольникового узла полумеханической топки ПТЛ-РПК. Сопутствующие запчасти (плиты зольниковые, плиты шуровочные, плиты фронтальные, балки колосниковые, рычаги, ручки) — в каталоге запчасти топок ЗП-РПК. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Плита фронтальная: заказ и доставка

Плита фронтальная 00.7032.070 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 15 до 25 рабочих дней с учётом плавки чугуна массивной отливки массой около 95 кг, выдержки отливки в форме до полного остывания, термообработки отжиг, дробемётной очистки, фрезерования приёмного окна забрасывателя и приёмочного контроля плоскостности.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой и защитной плёнкой, с противокоррозионной консервацией обработанных поверхностей. Для крупных партий применяется паллетная отгрузка со стальной обвязкой. На каждую партию оформляется паспорт ОТК и сертификат материала.

При оформлении заказа укажите модификацию забрасывателя топки (например, ЗП-600 или ЗП-900) и типоразмер ЗП-РПК. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления и условия отгрузки в течение рабочего дня. Возможен комплектный подбор плит фронтальной обвязки с сопрягаемыми деталями — передними плитами и шуровочной дверкой.
