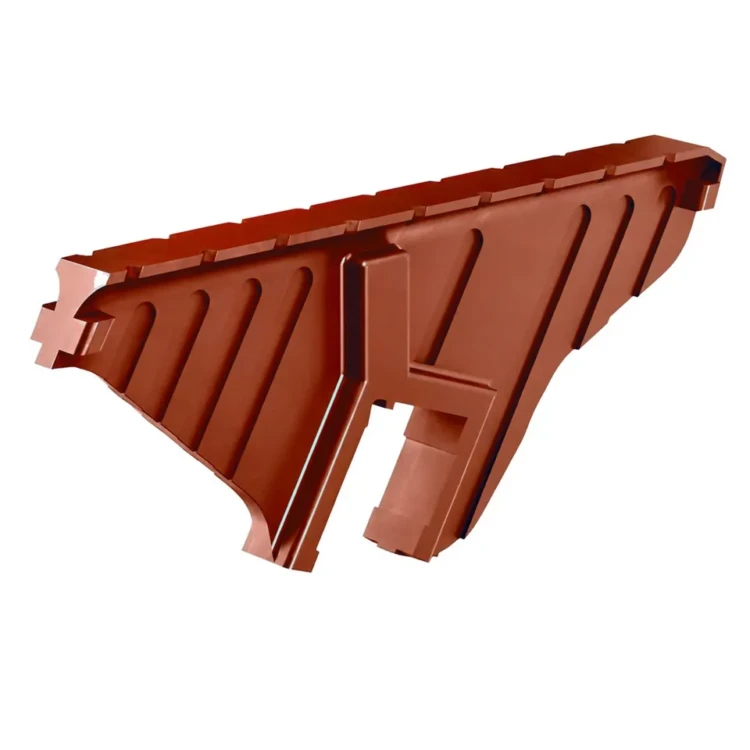

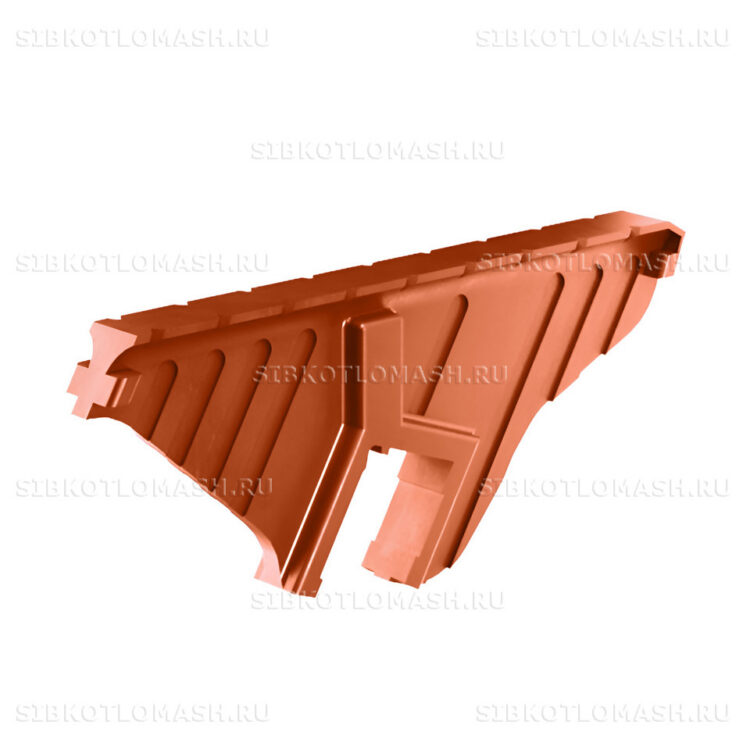

Колосник ТИП 1. 0-40-9/00.1603.037

Колосник ТИП 1 — запасная часть топки ЗП-РПК производства КЗ «Сибкотломаш» г. Бийск. Это базовый рабочий колосник переталкивающей решётки с поворотными колосниками — мелкая чугунная отливка пластинчатого типа, которая массово устанавливается на квадратные приводные валы решётки. Колосник работает в зоне прямого контакта с горящим слоем топлива и обеспечивает свободное прохождение воздуха через рабочую постель.

Колосник ТИП 1: назначение и применяемость

Колосник ТИП 1 — основной рабочий элемент решётки поворотных колосников топки ЗП-РПК. Колосники собираются на квадратных приводных валах сечением 40×60 мм с расстоянием между осями 305 мм, образуя сплошное колосниковое полотно. При повороте валов на 60° от ручного привода фронта топки колосники проворачиваются, спекшийся шлак переламывается и сваливается в зольный бункер — отсюда название схемы «решётка переталкивающих колосников» (РПК).

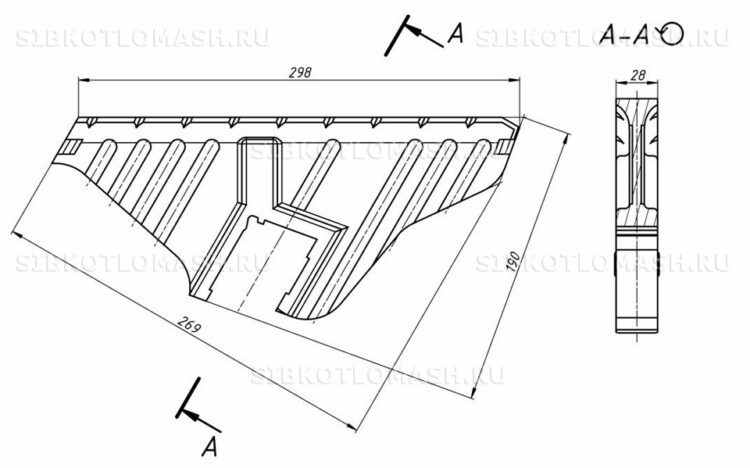

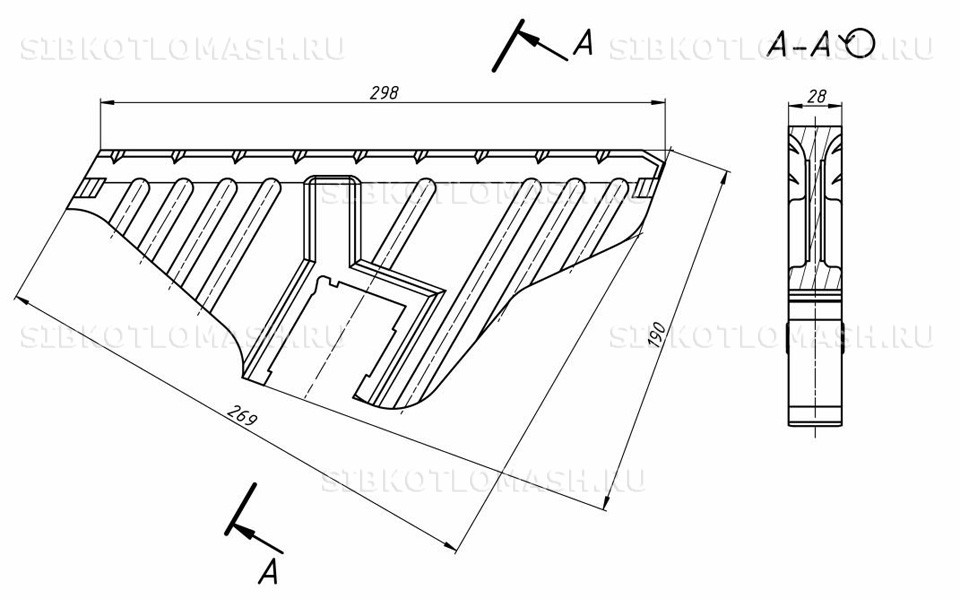

Колосник ТИП 1 по чертежу 0-40-9 применяется в составе топок ЗП-РПК и ПТЛ-РПК всех типоразмеров — от 1,0 до 6,5 тонн пара в час. Ширина рабочей полки 28 мм, в закрытом положении оси валов наклонены под углом 30°, живое сечение полотна около 5%. На одну топку устанавливается от 150 до 600 штук колосников в зависимости от площади решётки. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Условия эксплуатации детали — прямой контакт с горящим слоем при температуре поверхности до 1100 °C, циклическое тепловое нагружение при провороте решётки, абразивный износ рабочей полки при сваливании шлака. Колосник ТИП 1 рассчитан на пропуск воздуха снизу решётки через щели между соседними колосниками и одновременно на удержание мелкой угольной фракции от провала в зольный бункер.

Колосник ТИП 1: материалы и изготовление

Колосник ТИП 1 отливается из хромистого жаростойкого чугуна ЧХ1Т по ТУ 4938 (отраслевой стандарт на колосники для топок котлов). Этот материал имеет содержание хрома 0,5–1,0% и титана 0,1–0,3%, что обеспечивает устойчивость к окалинообразованию при температуре поверхности до 1100 °C, повышенную абразивную стойкость рабочей полки и снижение остаточной деформации при циклическом нагружении. Колосник ТИП 1 в сравнении с обычным серым чугуном даёт ресурс в 2–3 раза выше.

Литьё ведётся в мелкие песчано-глинистые формы серийной модельной оснастки. Плавка чугуна — в индукционной печи средней частоты с легированием феррохромом и ферротитаном перед заливкой. После выбивки колосники проходят дробемётную очистку, обрубку литников и контрольный визуальный осмотр на отсутствие усадочных раковин и трещин. Термообработка не требуется — изделие выпускается в состоянии «после литья» с естественным охлаждением в форме.

Партионный контроль качества каждой плавки включает химический анализ материала на содержание хрома и титана, испытания твёрдости на образцах-свидетелях, выборочный визуальный осмотр на отсутствие литейных дефектов и контроль массы каждой 50-й отливки. Расчётная масса колосника ТИП 1 — 1,56 кг, отклонение допускается ±5%. На каждую партию оформляется паспорт ОТК с указанием марки чугуна и плавочного номера.

Лакокрасочное покрытие на колосник не наносится — оно выгорает в первом же топочном цикле. Антикоррозионная защита при складировании и транспортировке обеспечивается консервационной смазкой К-17 либо упаковкой в крафт-бумагу с просыпкой ингибиторной крошкой. Колосники поставляются россыпью в деревянных ящиках или паллетной упаковке партиями кратно 50 шт.

Колосник ТИП 1: совместимое оборудование

Колосник ТИП 1 устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ЗП-РПК-1,0 / ЗП-РПК-1,5 — рабочий колосник решётки для топок малой мощности с забрасывателем ЗП-400;
• Топка ЗП-РПК-2,0 / ЗП-РПК-2,5 — рабочий колосник решётки средней мощности с забрасывателем ЗП-600;
• Топка ЗП-РПК-3,0 / ЗП-РПК-3,5 — рабочий колосник решётки повышенной мощности;
• Топка ПТЛ-РПК всех типоразмеров — основной колосник решётки в схемах с пневмомеханическим забрасывателем и поворотными колосниками;
• Котельные с водогрейными и паровыми котлами серий КВ, КЕ и ДКВр при модернизации шурующей решётки на схему с поворотными колосниками.

Подбор колосника по типоразмеру топки и площади решётки — см. каталог запасных частей топок ЗП-РПК. При оформлении заказа достаточно указать модификацию топки ЗП-РПК и количество колосников — менеджер уточнит позицию по чертежу 0-40-9 и подберёт парные колосники ТИП 2 и ТИП И для торцевых рядов.

Колосник ТИП 1: заказ и доставка

Колосник ТИП 1 поставляется со склада либо изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 5 до 10 рабочих дней с учётом плавки чугуна ЧХ1Т, заливки в мелкую песчано-глинистую форму, выдержки в форме до полного остывания, дробемётной очистки и приёмочного контроля. Минимальная партия не лимитирована — отгружаем как поштучно, так и крупным оптом партиями от 100 до 1000 шт.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик россыпью или паллет с обвязкой партиями кратно 50 шт. При большом объёме применяется бигбэг с защитной плёнкой или контейнерная отгрузка. На каждую партию оформляется паспорт ОТК и сертификат материала.

При оформлении заказа укажите модификацию топки ЗП-РПК (например, ЗП-РПК-2,5 или ЗП-РПК-3,0) и количество колосников — обычно требуется кратно 50 шт. на одну ремонтную кампанию. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления и условия отгрузки в течение рабочего дня. Возможен комплектный подбор колосников с балками колосниковыми и накладкой крайней.
