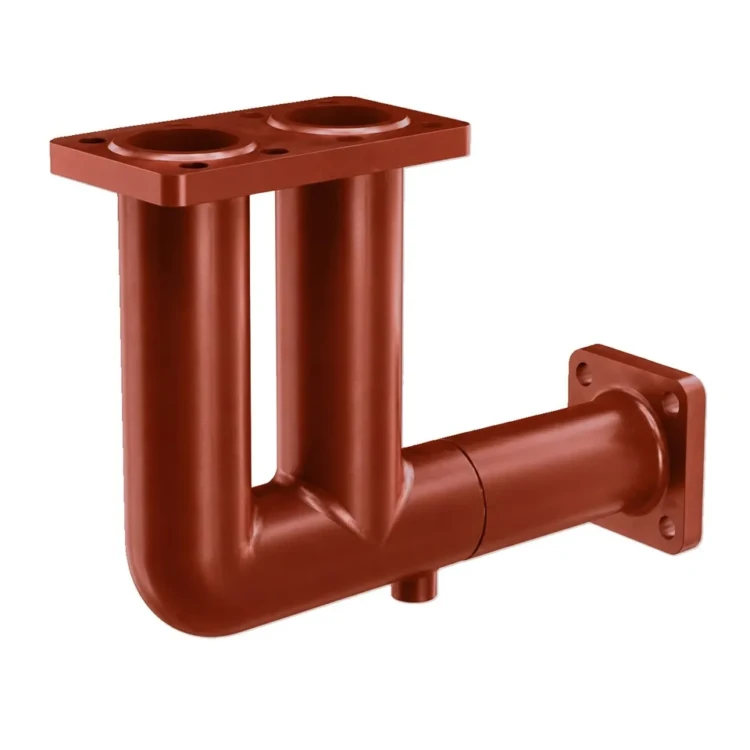

Коллектор. Т219.00.004А

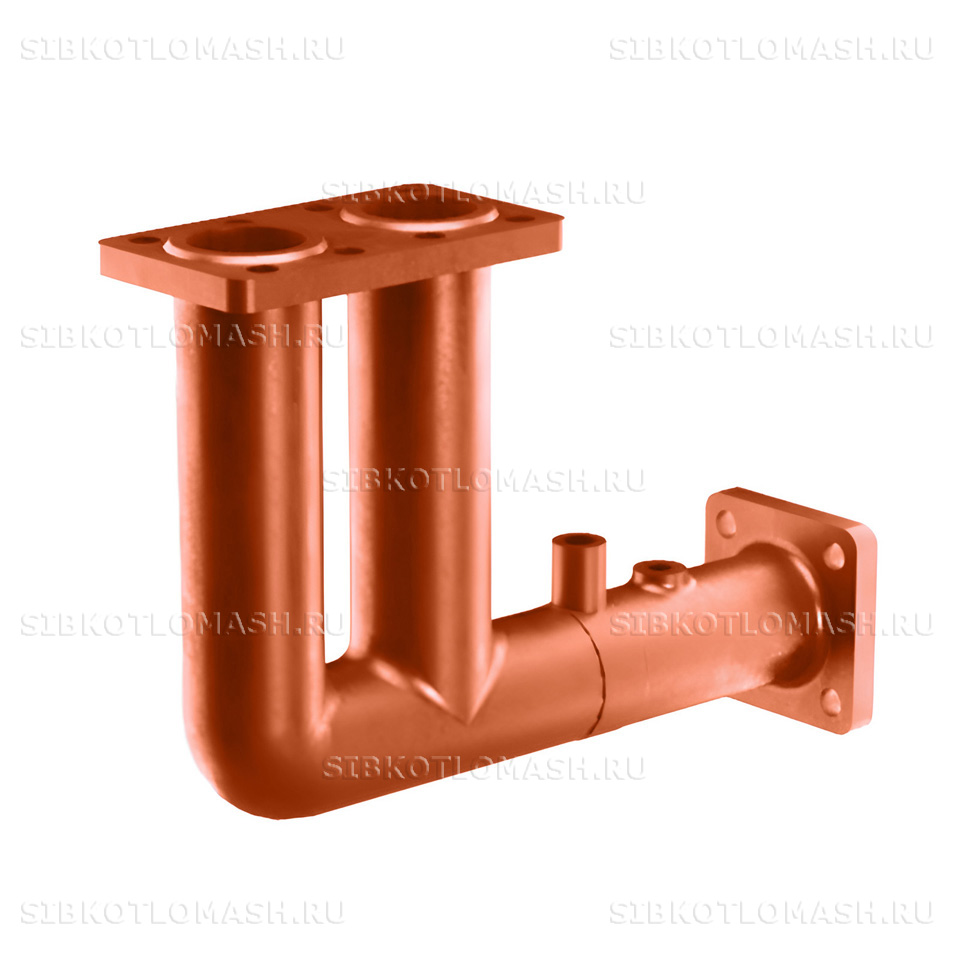

Распределительный коллектор Т219.00.004А — литая распределительная деталь чугунного блочного экономайзера серии Т219 производства КЗ «Сибкотломаш» г. Бийск. Сборный элемент обеспечивает подвод питательной воды и её распределение по секциям ребристых труб экономайзера. Изготавливается из серого чугуна СЧ-15 длиной 500 мм с фланцевыми посадками 160 × 160 мм — конструкция выдерживает рабочее давление до 2,4 МПа.

Коллектор: назначение и применяемость

Узел Т219.00.004А — ключевой распределительный узел чугунного блочного экономайзера серии Т219, применяемой в типоразмерах ЭБ1-300 и ЭБ1-330. Деталь выполнен как полая литая отливка с присоединительными патрубками, через которые осуществляется подача питательной воды от насоса в систему параллельных секций ребристых труб экономайзера.

В отличие от распределительный коллекторов серии Т215, у которых фланцевые посадки 150×150 мм, сборный элемент Т219.00.004А имеет более крупные фланцы 160×160 мм. Это связано с большим диаметром узелного канала (80 мм против 60 мм у Т215) — серия Т219 рассчитана на повышенный расход питательной воды через односекционные крупные экономайзеры ЭБ1.

Рабочее давление в деталье — до 2,4 МПа, температура воды — до 200 °C. Климатическое исполнение по ГОСТ 15150-69 — категория У2 либо УХЛ4 по условиям размещения экономайзера в дымоходе котельной установки.

Коллектор: материалы и изготовление

Распределительный коллектор отливается из серого чугуна СЧ-15 по ГОСТ 1412-85. Этот материал — стандарт для всех распределительных и соединительных элементов чугунных блочных экономайзеров: устойчив к коррозии от питательной воды, имеет приемлемую механическую прочность при толщине стенки 10 мм и сохраняет геометрию фланцевых посадок на длительный срок эксплуатации.

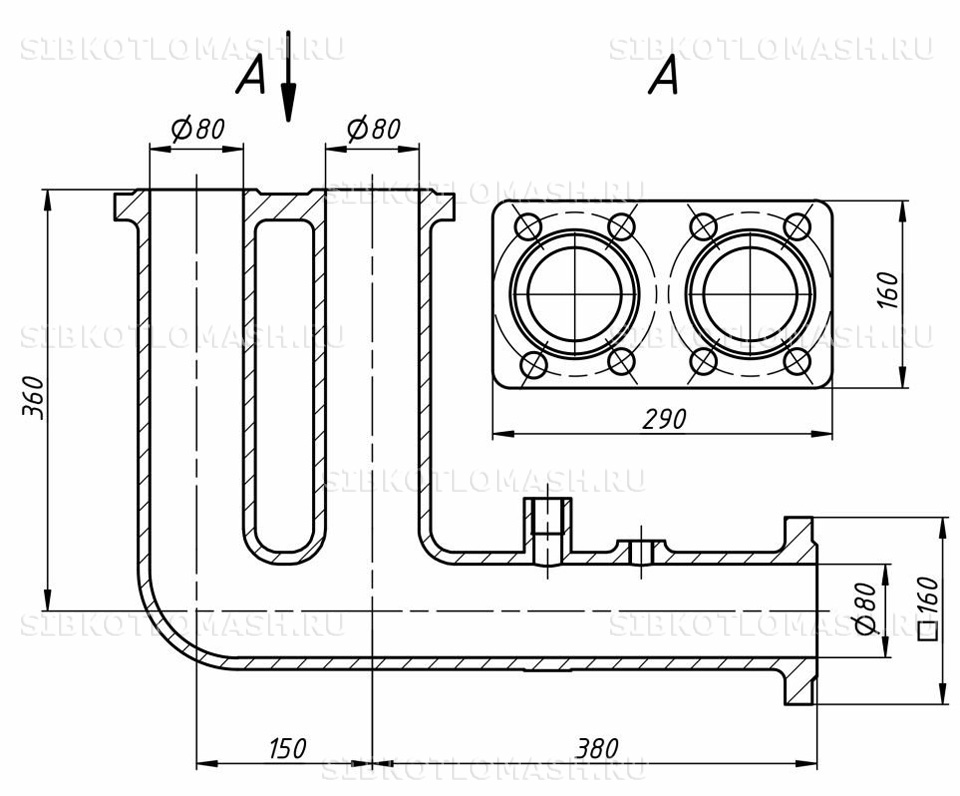

Геометрия коллектора включает полую цилиндрическую отливку длиной 500 мм с внутренним диаметром сечения 80 мм. На корпусе расположены посадочные места под установку калачей, дуг и колен серии Т219 — соединительных деталей, замыкающих параллельные секции ребристых труб в единый гидравлический контур экономайзера. Фланцы 160×160 мм имеют пазы под асбестовый уплотнительный шнур.

Технологический маршрут изготовления: подготовка шихты и плавка чугуна в индукционных печах, формовка в кокильные опоки с песчаным стержнем для формирования внутренней полости, заливка расплава, выбивка отливки, ультразвуковая проверка толщины стенки коллекторного канала, дробемётная очистка, отжиг для снятия литейных напряжений и гидравлические испытания при давлении 3,6 МПа.

Контроль качества — визуальный осмотр на отсутствие литейных дефектов, размерный контроль фланцевых посадок шаблоном, гидравлические испытания каждой отливки на герметичность, при заказе — выборочные испытания на твёрдость и микроструктуру по сечению стенки коллектора.

Коллектор: совместимое оборудование

Коллектор Т219.00.004А соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в чугунных блочных экономайзерах ЭБ:

• Экономайзер ЭБ-2-94 — двухколонковый чугунный блочный экономайзер с поверхностью нагрева 94 м² — для котельных малой мощности
• Экономайзер ЭБ-2-142 — двухколонковый чугунный блочный экономайзер 142 м² — типоразмер для котлов 2,5–4 т/ч
• Экономайзер ЭБ-2-200 — двухколонковый чугунный блочный экономайзер 200 м² — для котельных средней мощности
• Экономайзер ЭБ-2-236 — двухколонковый чугунный блочный экономайзер 236 м² — базовое исполнение для котлов ДЕ-10 и КЕ-10
• Паровой котёл ДЕ-10-14ГМ-О — паровой котёл 10 т/ч с экономайзером ЭБ-2-236 на тракте уходящих газов — типовой потребитель

Коллектор Т219.00.004А — типовой соединительный или коллекторный элемент чугунного блочного экономайзера, обеспечивающий перетекание питательной воды между секциями. Сопутствующие запчасти экономайзеров (калачи, колена, коллекторы, дуги) — в каталоге запчастей чугунных экономайзеров. При оформлении заказа укажите типоразмер экономайзера и количество секций — это позволит подобрать комплект соединительных элементов на капитальный ремонт.

Коллектор: заказ и доставка

Коллектор Т219.00.004А изготавливается под заказ или отгружается со склада в зависимости от текущей загрузки литейного цеха. Срок производства — 5–10 рабочих дней с учётом гидравлических испытаний; складские позиции отгружаются день в день. Принимаем заявки на отдельные коллекторы для устранения локальных отказов либо на полные комплекты распределительных элементов для нового блока экономайзера.

Габариты отдельной отливки (500 × 160 × 160 мм, масса 25 кг) удобны для штучной отгрузки в деревянной обрешётке или комплектами на паллет с обвязкой. Транспортировка — компании по РФ и странам ЕАЭС с подбором маршрута по геолокации заказчика. При оптовых партиях используется контейнер с торцовыми упорами под фланцы.

При оформлении заказа укажите номер чертежа Т219.00.004А, требуемое количество, тип экономайзера серии Т219 и адрес отгрузки. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия в течение рабочего дня и при необходимости подберут полный комплект распределительных и соединительных элементов экономайзера серии Т219: коллекторы, колена, дуги и калачи для проведения капитального ремонта.

При замене распределительного узла в действующем экономайзере обязательно меняйте также уплотнительные асбестовые шнуры в фланцевых соединениях с патрубками подводящих и отводящих трубопроводов котельной. Изношенный шнур выгорает при длительной эксплуатации и теряет упругость, что приводит к подсосу воздуха в водяной контур и резкому снижению эффективности теплообмена. Замена шнура одновременно с распределительным узлом — типовая практика капитального ремонта чугунных блочных экономайзеров серии Т219.
