Колено. Т215.01.03.002А-01

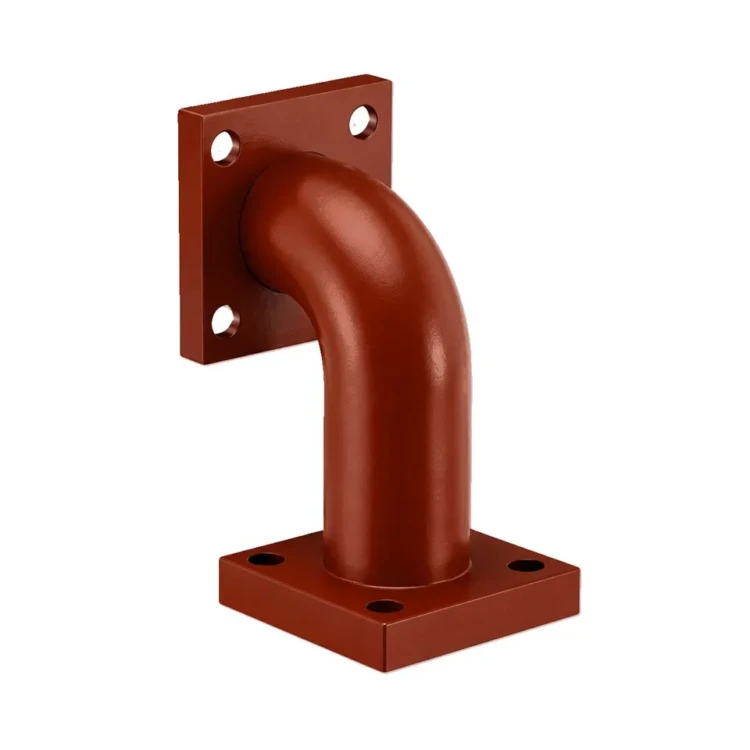

Колено Т215.01.03.002А-01 — литая соединительная деталь чугунного блочного экономайзера ЭБ производства КЗ «Сибкотломаш» г. Бийск. Колено короткое исполнения -01 длиной 250 мм используется для соединения пакетов ребристых труб экономайзера в единый гидравлический контур. Изготавливается из серого чугуна СЧ-15 с угловым изгибом 90° и наружным сечением 60 мм.

Колено: назначение и применяемость

Колено Т215.01.03.002А-01 — соединительный элемент гидравлического контура чугунного блочного экономайзера ЭБ. Конструктивно представляет собой Г-образную литую отливку с угловым изгибом 90° и присоединительными фланцами на торцах. Колено замыкает выход одной ребристой трубы на вход следующей, формируя змеевиковую траекторию движения питательной воды через поверхность нагрева экономайзера.

Исполнение -01 длиной 250 мм — самое короткое из трёх размерных исполнений серии (база А, -01, -02). Применяется в компоновочных схемах, где требуется соединение трубных пакетов с минимальным шагом между параллельными секциями. Длина основной полки 250 мм, короткой полки 200 мм — конкретная конфигурация определяется чертежом конкретного типоразмера экономайзера.

Рабочее давление воды в колене — до 2,4 МПа, температура — до 200 °C. Климатическое исполнение по ГОСТ 15150-69 — категория У2 либо УХЛ4 по условиям размещения экономайзера в дымоходе котельной установки.

Колено: материалы и изготовление

Колено отливается из серого чугуна СЧ-15 по ГОСТ 1412-85. Чугун с пластинчатым графитом устойчив к коррозии от питательной воды, имеет приемлемую механическую прочность при толщине стенки 10 мм и сохраняет геометрию посадочных фланцев при длительной эксплуатации. Это критично для герметичности фланцевых соединений в составе блока экономайзера.

Геометрия колена включает Г-образную литую трубчатую часть с угловым изгибом 90° и фланцами по торцам. Фланцы имеют пазы под асбестовый уплотнительный шнур — это типовое решение для всех соединительных элементов чугунных экономайзеров серии Т215. Такая система уплотнения обеспечивает герметичность контура без применения прокладочных материалов из дорогих сплавов.

Технологический маршрут изготовления: подготовка шихты и плавка чугуна в индукционных печах, формовка в кокильные опоки с песчаными стержнями (для формирования внутренней полости с изгибом), заливка расплава, выбивка отливки, контроль толщины стенки и геометрии угла, дробемётная очистка от литейной окалины, отжиг для снятия напряжений и гидравлические испытания при давлении 3,6 МПа.

Контроль качества — визуальный, размерный по чертежу, гидравлические испытания каждой отливки на герметичность, при заказе — выборочный спектральный анализ марки чугуна. Маркировка с указанием артикула и партии литья наносится на боковую поверхность колена.

Колено: совместимое оборудование

Колено Т215.01.03.002А-01 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в чугунных блочных экономайзерах ЭБ:

• Экономайзер ЭБ-2-94 — двухколонковый чугунный блочный экономайзер с поверхностью нагрева 94 м² — для котельных малой мощности
• Экономайзер ЭБ-2-142 — двухколонковый чугунный блочный экономайзер 142 м² — типоразмер для котлов 2,5–4 т/ч
• Экономайзер ЭБ-2-200 — двухколонковый чугунный блочный экономайзер 200 м² — для котельных средней мощности
• Экономайзер ЭБ-2-236 — двухколонковый чугунный блочный экономайзер 236 м² — базовое исполнение для котлов ДЕ-10 и КЕ-10
• Паровой котёл ДЕ-10-14ГМ-О — паровой котёл 10 т/ч с экономайзером ЭБ-2-236 на тракте уходящих газов — типовой потребитель

Колено Т215.01.03.002А-01 — типовой соединительный или коллекторный элемент чугунного блочного экономайзера, обеспечивающий перетекание питательной воды между секциями. Сопутствующие запчасти экономайзеров (калачи, колена, коллекторы, дуги) — в каталоге запчастей чугунных экономайзеров. При оформлении заказа укажите типоразмер экономайзера и количество секций — это позволит подобрать комплект соединительных элементов на капитальный ремонт.

Колено: заказ и доставка

Колено Т215.01.03.002А-01 изготавливается под заказ или отгружается со склада в зависимости от текущей загрузки литейного цеха. Срок производства — 5–10 рабочих дней, складские позиции отгружаются день в день. Принимаем заявки на отдельные колена для устранения локальных отказов либо на полные комплекты соединительных элементов для нового блока экономайзера.

Габариты отдельной отливки (250 × 200 мм, масса 4 кг) позволяют отгружать деталь поштучно либо комплектами в деревянной обрешётке. Малая масса упрощает обращение с изделием при монтаже без специальной грузоподъёмной техники. Транспортировка — компании по РФ и странам ЕАЭС с подбором маршрута по геолокации заказчика.

При оформлении заказа укажите номер чертежа Т215.01.03.002А-01, требуемое количество, тип экономайзера ЭБ и адрес отгрузки. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия в течение рабочего дня и при необходимости подберут полный комплект соединительных элементов: колена базового исполнения А и -02, калачи, дуги, коллекторы для проведения капитального ремонта чугунного экономайзера.
