Экономайзер ЭБ-2-94

Экономайзер ЭБ-2-94 — чугунный блочный экономайзер с поверхностью нагрева 94,4 м², предназначенный для подогрева питательной воды перед подачей в котёл за счёт тепловой энергии уходящих дымовых газов. Экономайзер ЭБ-2-94 применяется с котлами серии КЕ-2,5 / ДЕ-4 / ДКВр-2,5. Установка экономайзера повышает КПД котельного агрегата на 3–8 %.

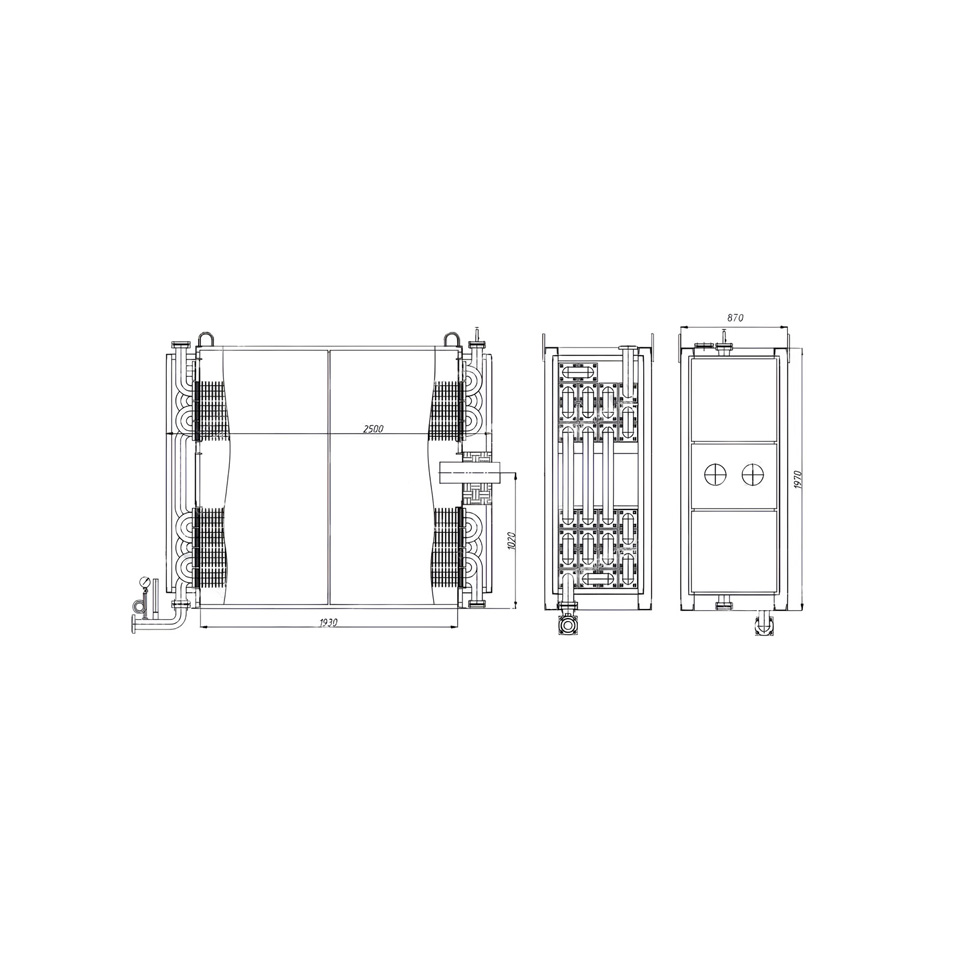

Аппарат состоит из 2 рядов по 94 чугунных оребрённых элементов из труб 76×8 мм. Рабочее давление воды — до 2,5 МПа. Габаритные размеры — 2520×870×2000 мм, масса — 4000 кг.

Технические характеристики Экономайзер ЭБ-2-94

Экономайзер ЭБ-2-94 предназначен для работы с котлами КЕ-2,5 / ДЕ-4 / ДКВр-2,5. Питательная вода подогревается до температуры 30–40 °С ниже температуры кипения (некипящее исполнение) либо с частичным испарением (кипящее исполнение). Применение Экономайзер ЭБ-2-94 позволяет снизить расход топлива и повысить КПД котла на 3–8 %. Экономайзер рекомендуется устанавливать совместно с воздухоподогревателем ВП-О для максимальной утилизации тепла уходящих газов.

Чугунные оребрённые элементы экономайзера ЭБ-2-94 изготовлены из серого чугуна марки СЧ-20, устойчивого к сернокислотной коррозии. Оребрение обеспечивает развитую поверхность теплообмена — 94,4 м² при компактных размерах аппарата.

Конструкция экономайзера ЭБ-2-94

Экономайзер ЭБ-2-94 выполнен в виде блока из чугунных оребрённых труб 76×8 мм, скреплённых с помощью колен и коллекторов. Трубы расположены в 2 ряда по 94 элементов и образуют змеевиковые секции. Дымовые газы движутся поперечно в межтрубном пространстве. Элементы устанавливаются в каркас с обшивкой, образующей газовый короб.

Для компенсации температурных расширений предусмотрены специальные крепёжные узлы. Конструкция обеспечивает возможность замены отдельных повреждённых элементов без демонтажа всего блока.

Монтаж и обслуживание ЭБ-2-94

Экономайзер ЭБ-2-94 монтируется в газоходе котла после основных конвективных поверхностей нагрева. Техническое обслуживание включает очистку наружных поверхностей от золовых отложений методом обдувки, визуальный осмотр на наличие трещин. При работе на топливах с высоким содержанием серы минимальная температура газов на выходе должна быть выше точки росы кислоты (120–150 °C).

Поставка ЭБ-2-94

Экономайзер ЭБ-2-94 производится КЗ «Сибкотломаш» в г. Бийск в соответствии с требованиями технических условий и ГОСТ 27590-2005. Аппарат поставляется в собранном виде. Габаритные размеры — 2520×870×2000 мм, масса — 4000 кг. Срок изготовления — 20–30 рабочих дней.

Конструкция и принцип работы экономайзера ЭБ

Экономайзер ЭБ состоит из чугунных оребрённых элементов (труб с продольными или поперечными рёбрами), собранных в горизонтальные ряды. Элементы соединяются калачами и опираются на чугунные опорные стойки. Вся конструкция заключена в обшивку из стальных листов, образующую газоход. Дымовые газы проходят снаружи оребрённых труб, отдавая тепло питательной воде, движущейся внутри труб. Шахматное расположение труб обеспечивает интенсивный теплообмен за счёт турбулизации газового потока. Применение чугуна обеспечивает коррозионную стойкость экономайзера при работе на сернистых и высоковлажных топливах, включая мазут, уголь, торф и биотопливо.

Экономайзер устанавливается в хвостовой части газохода котла между котлоагрегатом и дымовой трубой. Питательная вода поступает снизу вверх, нагревается до температуры ниже точки кипения (некипящий экономайзер) и направляется в барабан котла. Некипящий режим исключает паровые пробки и обеспечивает стабильную гидродинамику. Поверхность нагрева регулируется количеством рядов элементов — поставляются экономайзеры с различной поверхностью от 43 до 808 м².

Эксплуатация и обслуживание

Техническое обслуживание экономайзера ЭБ включает периодическую очистку наружных поверхностей элементов от золовых и сажистых отложений обдувкой паром или воздухом, контроль герметичности водяной системы, осмотр калачей и опорных конструкций. При появлении течи в элементах неисправный элемент отключается заглушками или заменяется. Срок службы чугунных элементов — 20–30 лет при соблюдении водно-химического режима котла.

Заказ и поставка экономайзеров ЭБ

КЗ Сибкотломаш производит экономайзеры ЭБ в широком диапазоне типоразмеров и поставляет по всей России и в страны СНГ. Срок изготовления стандартных экономайзеров — 20–30 рабочих дней. В комплект поставки входят: блоки экономайзера с калачами и опорами, обшивка, задвижки, воздушник, термометры, паспорт изделия. По запросу поставляется с байпасным газовым шибером для регулирования температуры питательной воды. Гарантийный срок — 18 месяцев. Возможна поставка в составе котельного агрегата КЕ, ДЕ, ДКВр производства Сибкотломаш.
