Коллектор нижний. Т215.00.015А

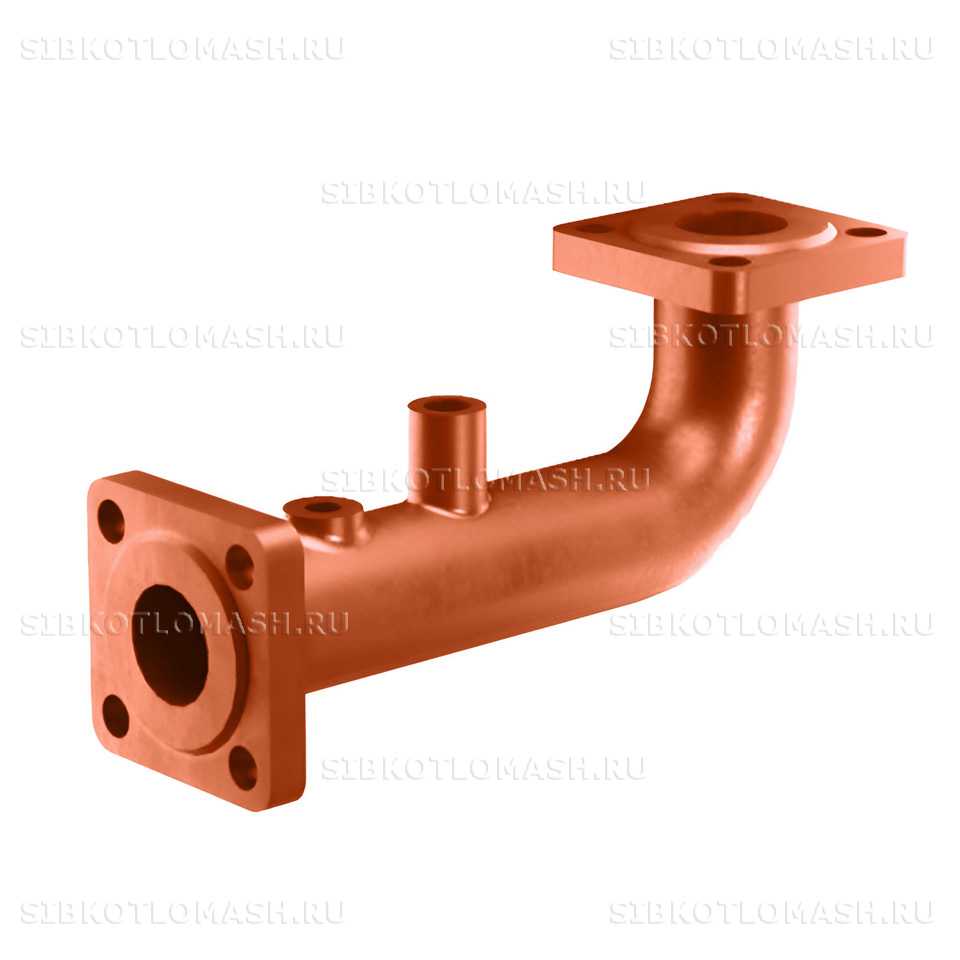

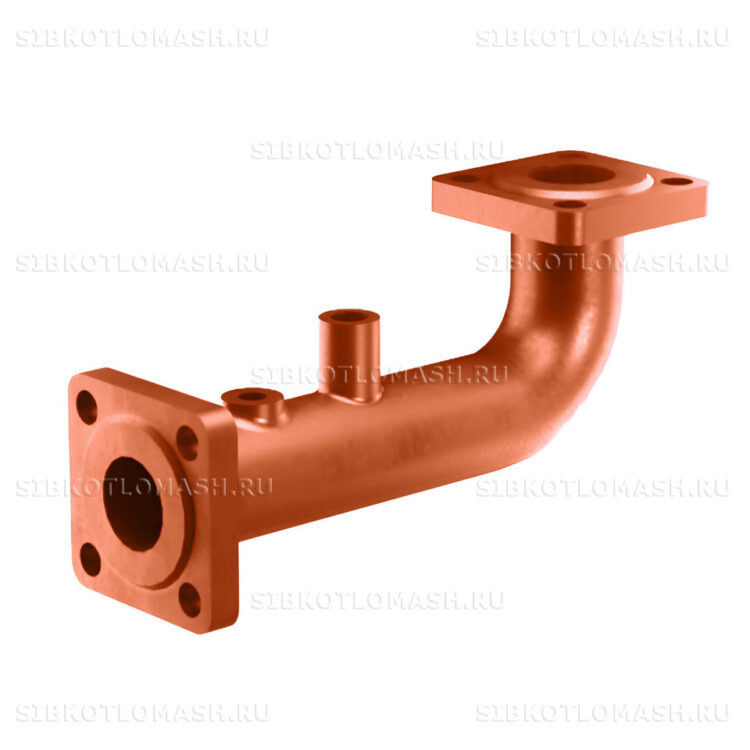

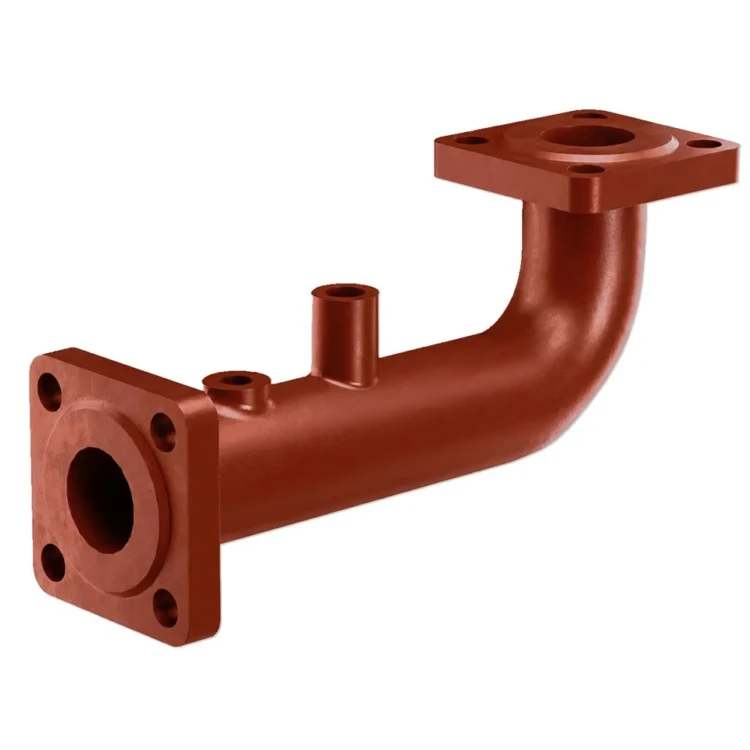

Коллектор нижний Т215.00.015А — литая деталь чугунного блочного экономайзера ЭБ производства КЗ «Сибкотломаш» г. Бийск. Коллектор нижний обеспечивает подвод питательной воды снизу и её распределение по секциям ребристых труб экономайзера. Изготавливается из серого чугуна СЧ-15 с наружным диаметром сечения 60 мм, длиной 370 мм и толщиной стенки 10 мм — конструкция выдерживает рабочее давление до 2,4 МПа.

Коллектор нижний: назначение и применяемость

Коллектор нижний Т215.00.015А — один из ключевых распределительных узлов чугунного блочного экономайзера ЭБ. К коллектору подключаются параллельные секции ребристых труб через калачи и колена; через сечение коллектора течёт питательная вода, поступающая в экономайзер от насоса и распределяемая равномерно по всем рабочим каналам поверхности нагрева.

Холодная питательная вода в схеме блочного экономайзера должна подаваться именно в нижний коллектор второй по ходу газов колонки — это противоточная компоновка, при которой холодная вода встречает наиболее охлаждённые дымовые газы. Такая схема защищает чугунные ребристые трубы от термошока и обеспечивает наибольший температурный напор для теплоотбора.

Рабочее давление в коллекторе — до 2,4 МПа, температура воды — до 200 °C. Климатическое исполнение по ГОСТ 15150-69 — категория У2 либо УХЛ4 по условиям размещения экономайзера в дымоходе котельной.

Коллектор нижний: материалы и изготовление

Коллектор нижний отливается из серого чугуна СЧ-15 по ГОСТ 1412-85. Серый чугун с пластинчатым графитом устойчив к коррозии от питательной воды, имеет приемлемую теплопроводность и достаточную прочность при толщине стенки 10 мм. Эта толщина выбрана с расчётом на длительную эксплуатацию при рабочем давлении 2,4 МПа с двукратным запасом по прочности.

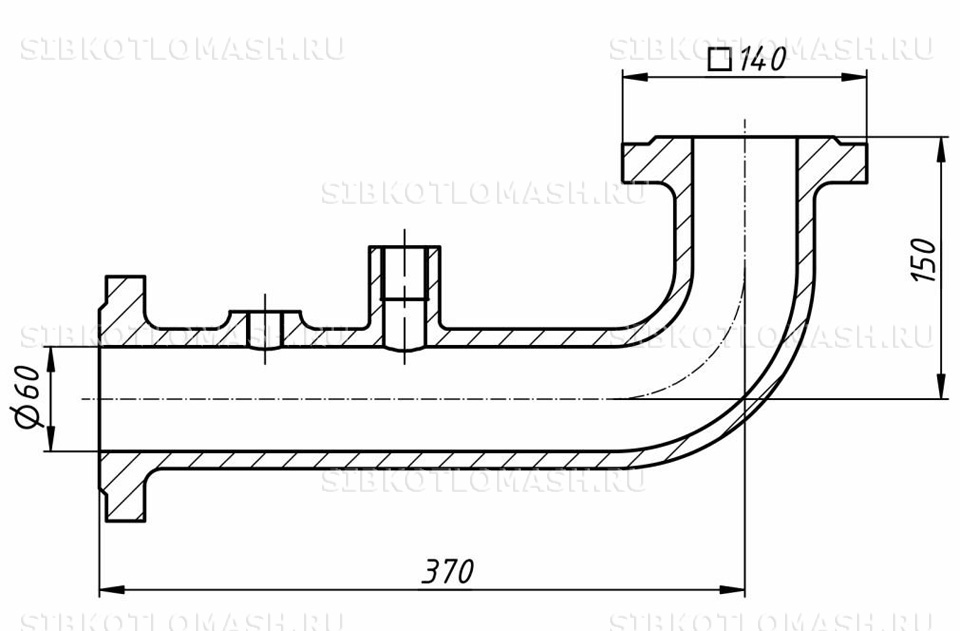

Геометрия коллектора регламентируется заводской КД: наружный диаметр 60 мм, общая длина 370 мм, толщина стенки 10 мм. На корпусе расположены посадочные места под установку калачей и колен — соединительных деталей, замыкающих параллельные секции ребристых труб в единый гидравлический контур экономайзера.

Технологический маршрут изготовления: подготовка шихты и плавка чугуна в индукционных печах, формовка в кокильные опоки, заливка расплава, выбивка отливки, контроль толщины стенки ультразвуковым методом, дробемётная очистка, отжиг для снятия литейных напряжений, гидравлические испытания при давлении 3,6 МПа.

Контроль качества — визуальный, размерный по шаблону, гидравлические испытания каждой отливки, при заказе — выборочные испытания на твёрдость и микроструктуру. Маркировка с указанием артикула и партии литья наносится на боковую поверхность согласно технологическому регламенту КЗ «Сибкотломаш».

Коллектор нижний: совместимое оборудование

Коллектор нижний Т215.00.015А соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в чугунных блочных экономайзерах ЭБ:

• Экономайзер ЭБ-2-94 — двухколонковый чугунный блочный экономайзер с поверхностью нагрева 94 м² — для котельных малой мощности
• Экономайзер ЭБ-2-142 — двухколонковый чугунный блочный экономайзер 142 м² — типоразмер для котлов 2,5–4 т/ч
• Экономайзер ЭБ-2-200 — двухколонковый чугунный блочный экономайзер 200 м² — для котельных средней мощности
• Экономайзер ЭБ-2-236 — двухколонковый чугунный блочный экономайзер 236 м² — базовое исполнение для котлов ДЕ-10 и КЕ-10
• Паровой котёл ДЕ-10-14ГМ-О — паровой котёл 10 т/ч с экономайзером ЭБ-2-236 на тракте уходящих газов — типовой потребитель

Коллектор нижний Т215.00.015А — типовой соединительный или коллекторный элемент чугунного блочного экономайзера, обеспечивающий перетекание питательной воды между секциями. Сопутствующие запчасти экономайзеров (калачи, колена, коллекторы, дуги) — в каталоге запчастей чугунных экономайзеров. При оформлении заказа укажите типоразмер экономайзера и количество секций — это позволит подобрать комплект соединительных элементов на капитальный ремонт.

Коллектор нижний: заказ и доставка

Коллектор нижний Т215.00.015А изготавливается под заказ или отгружается со склада в зависимости от текущей загрузки литейного цеха. Срок производства — 5–10 рабочих дней, складские позиции отгружаются день в день. Принимаем заявки на отдельные коллекторы для устранения локальных отказов либо на полные комплекты для нового блока экономайзера.

Габариты отдельной отливки (Ø60 × 370 мм, масса 14,1 кг) позволяют отгружать деталь поштучно или комплектами в деревянной обрешётке. Малая масса упрощает обращение с деталью при монтаже без специальной грузоподъёмной техники. Транспортировка — компании по РФ и странам ЕАЭС с подбором маршрута по геолокации заказчика.

При оформлении заказа укажите номер чертежа Т215.00.015А, требуемое количество, тип экономайзера ЭБ и адрес отгрузки. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия в течение рабочего дня и при необходимости подберут полный комплект соединительных деталей экономайзера: калачи, колена, дуги и трубы ребристые для проведения капитального ремонта.

При замене коллекторов также проверьте состояние асбестового уплотнения по торцам ребристых труб и затяжку фланцевых соединений: после длительной эксплуатации уплотнительный шнур теряет упругость, что приводит к подсосу холодного воздуха в дымовой тракт и снижению КПД утилизации тепла. Своевременная замена изношенных коллекторов и уплотнений возвращает экономайзеру паспортные показатели нагрева питательной воды.
