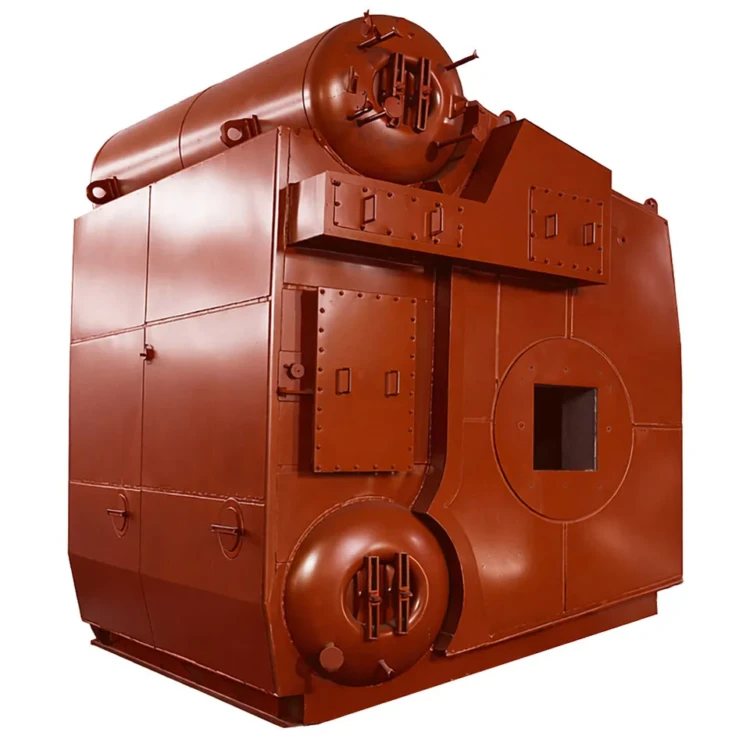

Паровой котел ДЕ-10-14 ГМ-О

Паровой котел ДЕ-10-14 ГМ-О — двухбарабанный водотрубный котёл с естественной циркуляцией, предназначенный для выработки насыщенного или перегретого пара давлением 1,4 МПа (14 кгс/см²). Оборудование производится на КЗ «Сибкотломаш» (г. Бийск) и применяется для технологических и отопительных нужд промышленных предприятий. Литер «О» в обозначении указывает на облегчённую обмуровку, снижающую массу котла и сроки монтажа.

Паропроизводительность котла составляет 10 т/ч, температура насыщенного пара — 194 °C при температуре питательной воды 100 °C. В качестве топлива используется природный газ или мазут, КПД на газе достигает 93 %, на мазуте — 91 %. Расход природного газа — около 780 нм³/ч, мазута — около 720 кг/ч. Суммарная поверхность нагрева (радиационная и конвективная) — около 243 м².

Технические характеристики Паровой котел ДЕ-10-14 ГМ-О

Паровой котел ДЕ-10-14 ГМ-О относится к серии ДЕ — стационарных паровых двухбарабанных водотрубных котлов с естественной циркуляцией. Серия ДЕ широко распространена в промышленных и отопительных котельных благодаря компактной компоновке и высокой надёжности. Модель с индексом ГМ-О рассчитана на работу с газомазутными горелками и оснащена облегчённой обмуровкой.

Основные технические параметры:

• Паропроизводительность — 10 т/ч
• Рабочее давление пара — 1,4 МПа (14 кгс/см²)
• Температура насыщенного пара — 194 °C
• Температура питательной воды — 100 °C
• Топливо — природный газ / мазут
• КПД на газе — 93 %, на мазуте — 91 %
• Расход природного газа — ≈780 нм³/ч
• Расход мазута — ≈720 кг/ч
• Радиационная поверхность нагрева — ≈29 м²
• Конвективная поверхность нагрева — ≈214 м²

Котёл изготавливается в соответствии с требованиями промышленной безопасности и проходит полный цикл заводских испытаний на КЗ «Сибкотломаш».

Конструкция и принцип работы Паровой котел ДЕ-10-14 ГМ-О

Паровой котел ДЕ-10-14 ГМ-О состоит из верхнего и нижнего барабанов, соединённых пучком конвективных труб и экранными трубами, которые образуют топочную камеру. Топка расположена сбоку от конвективного пучка, что обеспечивает компактную компоновку агрегата. Облегчённая обмуровка выполнена из лёгких теплоизоляционных плит, закреплённых на каркасе, — это существенно снижает общую массу конструкции и ускоряет монтажные работы.

Принцип работы основан на естественной циркуляции. Питательная вода подаётся в верхний барабан, откуда опускается по необогреваемым трубам в нижний барабан. Далее вода поступает в экранные и конвективные трубы, где нагревается дымовыми газами, проходящими через конвективный пучок. Образующаяся пароводяная смесь за счёт разности плотностей поднимается обратно в верхний барабан. В верхнем барабане пар отделяется от воды с помощью сепарационных устройств и отводится к потребителю. Такая схема обеспечивает устойчивую циркуляцию без применения насосов в контуре.

Преимущества Паровой котел ДЕ-10-14 ГМ-О

• Высокий КПД — до 93 % на природном газе, что снижает эксплуатационные расходы на топливо.
• Двухтопливная схема — возможность работы на природном газе и мазуте обеспечивает бесперебойную эксплуатацию при переключении между видами топлива.
• Облегчённая обмуровка (литер «О») — использование лёгких теплоизоляционных плит на каркасе сокращает сроки монтажа и снижает нагрузку на фундамент.
• Естественная циркуляция — отсутствие циркуляционных насосов в контуре упрощает конструкцию и повышает надёжность в эксплуатации.
• Развитая поверхность нагрева — конвективная поверхность около 214 м² обеспечивает эффективный теплосъём и стабильную паропроизводительность 10 т/ч.
• Компактная боковая топка — расположение топочной камеры сбоку от конвективного пучка уменьшает габаритные размеры котла.
• Заводская готовность — котёл поставляется в высокой степени заводской готовности, что сокращает объём работ на площадке.

Область применения

Паровой котел ДЕ-10-14 ГМ-О применяется в промышленных и отопительных котельных для обеспечения паром технологических процессов и систем теплоснабжения. Основные отрасли использования:

• Пищевая промышленность — стерилизация, варка, сушка
• Химическая и нефтеперерабатывающая промышленность — технологический пар для реакторов и теплообменников
• Объекты ЖКХ — централизованное теплоснабжение жилых и административных зданий
• Промышленные предприятия — отопление производственных помещений, подогрев сырья и материалов

Котёл изготавливается в соответствии с ГОСТ 20995-75 «Котлы паровые стационарные давлением до 3,9 МПа. Показатели качества».

Комплектация котельной с Паровой котел ДЕ-10-14 ГМ-О

Для полноценной работы в составе котельной рекомендуется следующее оборудование:

• Экономайзер чугунный или стальной (ЭБ, ЭП) — для подогрева питательной воды уходящими дымовыми газами и повышения общего КПД котельной установки
• Деаэратор атмосферного типа ДА-5/15 — для удаления растворённых газов из питательной воды
• Горелка газомазутная ГМ-10 (или ГМГ-5,5) — для сжигания газообразного и жидкого топлива
• Водоподготовительная установка (ХВО) — для умягчения и очистки воды перед подачей в котёл
• Питательный насос — для подачи воды в котёл под рабочим давлением
• Дутьевой вентилятор ВДН — для подачи воздуха на горение
• Дымосос ДН — для удаления продуктов сгорания из газоходов котла
• Дымовая труба — для отвода и рассеивания дымовых газов
• Система автоматики безопасности и регулирования — для контроля параметров и безаварийной эксплуатации

Состав и стоимость комплектации уточняйте при оформлении заказа. Специалисты КЗ «Сибкотломаш» подберут оптимальную конфигурацию оборудования под параметры вашей котельной.
