Коллектор. Т219.00.004А-01

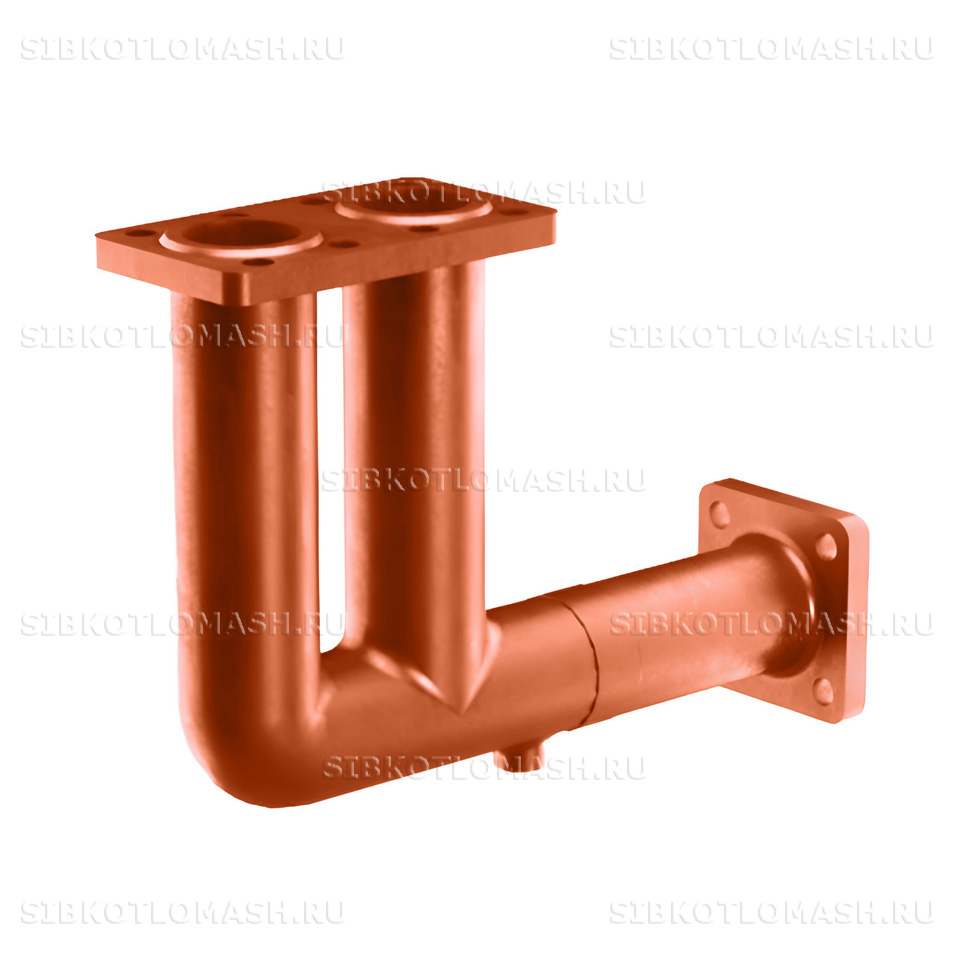

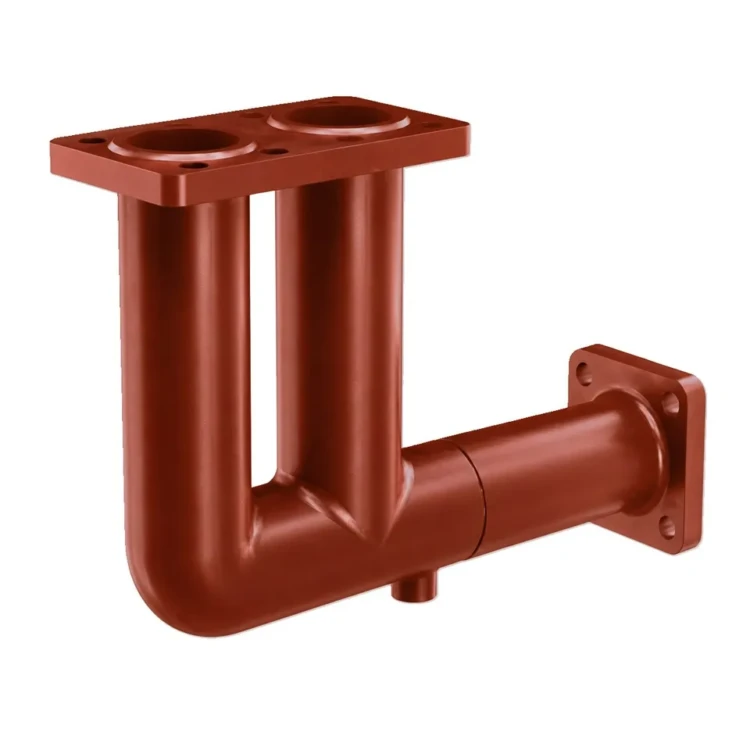

Коллектор Т219.00.004А-01 — удлинённая литая распределительная деталь чугунного блочного экономайзера серии Т219 производства КЗ «Сибкотломаш» г. Бийск. Исполнение -01 длиной 600 мм оснащено расширенным комплектом присоединительных патрубков и используется в экономайзерах ЭБ1-300 и ЭБ1-330 с увеличенной поверхностью нагрева. Изготавливается из серого чугуна СЧ-15 с фланцами 160 × 160 мм.

Коллектор: назначение и применяемость

Коллектор Т219.00.004А-01 — модификация распределительного узла серии Т219 с увеличенной длиной 600 мм против 500 мм у базового исполнения. Удлинённая конструкция содержит больше присоединительных патрубков, что позволяет подключать к одному коллектору большее количество параллельных секций ребристых труб экономайзера. Это критично для крупных односекционных аппаратов ЭБ1-300 и ЭБ1-330, где плотность теплообменной поверхности высокая.

Распределительный узел -01 работает совместно с базовым коллектором Т219.00.004А в одном гидравлическом контуре: обычно базовая модификация ставится в одном торце экономайзера как подающий узел, а удлинённое исполнение — в противоположном торце как сборный. Точное расположение определяется компоновочным чертежом конкретного типоразмера аппарата.

Рабочее давление в детали — до 2,4 МПа, температура воды — до 200 °C. Климатическое исполнение по ГОСТ 15150-69 — категория У2 либо УХЛ4 по условиям размещения экономайзера в дымоходе котельной установки.

Коллектор: материалы и изготовление

Распределительная отливка изготавливается из серого чугуна СЧ-15 по ГОСТ 1412-85. Этот материал — рабочий стандарт для всех распределительных и соединительных элементов чугунных блочных экономайзеров: устойчив к коррозии от питательной воды, выдерживает рабочее давление с двукратным запасом и сохраняет геометрию фланцевых посадок на десятки тысяч часов эксплуатации.

Геометрия удлинённого исполнения -01 включает полую цилиндрическую часть длиной 600 мм с внутренним диаметром сечения 80 мм. На корпусе расположены посадочные места под установку калачей, дуг и колен серии Т219 — соединительных деталей, замыкающих параллельные секции ребристых труб в единый гидравлический контур. Удлинённая длина даёт расширенный набор присоединительных патрубков.

Технологический маршрут изготовления удлинённого коллектора несколько сложнее базового исполнения: требуется более точная подгонка стержня в кокильной опоке, увеличенный расход чугуна и более длительный отжиг для снятия напряжений по всей длине отливки. Процесс включает плавку шихты, формовку с песчаным стержнем, заливку, выбивку, ультразвуковой контроль толщины стенки, дробемётную очистку, отжиг и гидравлические испытания при давлении 3,6 МПа.

Контроль качества — визуальный осмотр на отсутствие литейных дефектов, размерный контроль фланцевых посадок шаблоном, проверка геометрии присоединительных патрубков, гидравлические испытания каждой отливки на герметичность всех патрубков. Маркировка с указанием артикула Т219.00.004А-01 и партии литья наносится на боковую поверхность распределительного узла.

Коллектор: совместимое оборудование

Коллектор Т219.00.004А-01 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в чугунных блочных экономайзерах ЭБ:

• Экономайзер ЭБ-2-94 — двухколонковый чугунный блочный экономайзер с поверхностью нагрева 94 м² — для котельных малой мощности
• Экономайзер ЭБ-2-142 — двухколонковый чугунный блочный экономайзер 142 м² — типоразмер для котлов 2,5–4 т/ч
• Экономайзер ЭБ-2-200 — двухколонковый чугунный блочный экономайзер 200 м² — для котельных средней мощности
• Экономайзер ЭБ-2-236 — двухколонковый чугунный блочный экономайзер 236 м² — базовое исполнение для котлов ДЕ-10 и КЕ-10
• Паровой котёл ДЕ-10-14ГМ-О — паровой котёл 10 т/ч с экономайзером ЭБ-2-236 на тракте уходящих газов — типовой потребитель

Коллектор Т219.00.004А-01 — типовой соединительный или коллекторный элемент чугунного блочного экономайзера, обеспечивающий перетекание питательной воды между секциями. Сопутствующие запчасти экономайзеров (калачи, колена, коллекторы, дуги) — в каталоге запчастей чугунных экономайзеров. При оформлении заказа укажите типоразмер экономайзера и количество секций — это позволит подобрать комплект соединительных элементов на капитальный ремонт.

Коллектор: заказ и доставка

Удлинённый коллектор Т219.00.004А-01 изготавливается под заказ или отгружается со склада в зависимости от текущей загрузки литейного цеха. Срок производства — 5–10 рабочих дней с учётом гидравлических испытаний при 3,6 МПа; складские позиции отгружаются день в день. Принимаем заявки на отдельные распределительные узлы для устранения локальных отказов либо на полные комплекты для нового блока экономайзера.

Габариты отдельной отливки (600 × 160 × 160 мм, масса 30 кг) удобны для штучной отгрузки в деревянной обрешётке либо комплектами на паллет с обвязкой. Транспортировка — компании по РФ и странам ЕАЭС с подбором маршрута по геолокации заказчика. При оптовых партиях используется контейнер с торцовыми упорами под фланцы.

При оформлении заказа укажите номер чертежа Т219.00.004А-01, требуемое количество, тип экономайзера серии Т219 и адрес отгрузки. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия в течение рабочего дня и при необходимости подберут полный комплект распределительных и соединительных элементов экономайзера серии Т219: коллекторы базового исполнения А, колена, дуги и калачи.
