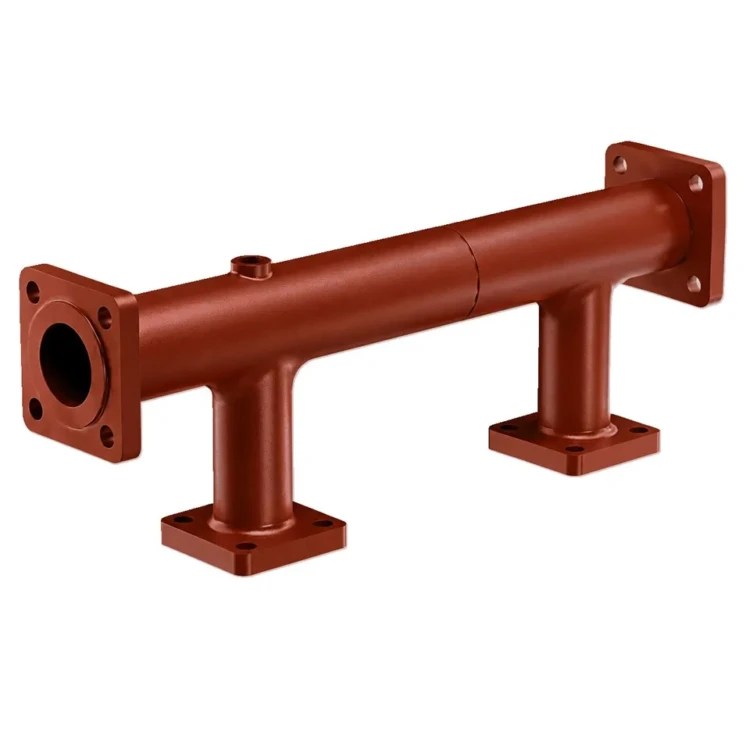

Коллектор. Т269.00.001А

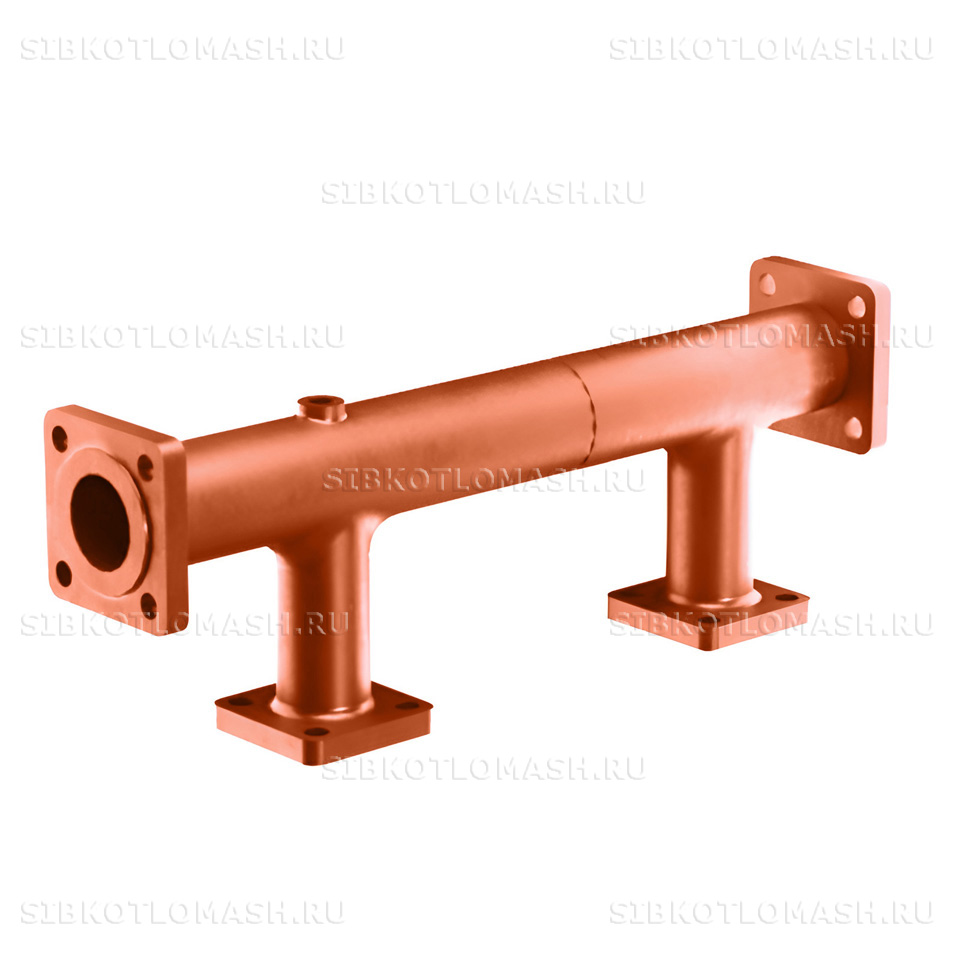

Распределительный коллектор Т269.00.001А — литая распределительная деталь чугунного блочного экономайзера серии Т269 производства КЗ «Сибкотломаш» г. Бийск. Базовое исполнение сборный элемента серии Т269 имеет длину 830 мм, фланцевые посадки 160 × 160 мм и сдвоенный фланец 290 × 140 мм для подключения двух параллельных трубопроводов. Изготавливается из серого чугуна СЧ-15 с толщиной стенки 10 мм.

Коллектор: назначение и применяемость

Узел Т269.00.001А — крупная распределительная отливка серии Т269 для чугунных блочных экономайзеров ЭБ и ЭП. Через сечение детальа длиной 830 мм течёт питательная вода, которая распределяется по нескольким параллельным секциям ребристых труб с помощью присоединительных патрубков внутреннего диаметра 60 мм. Сдвоенный фланец 290 × 140 мм позволяет подключать два смежных трубопровода в одной точке.

Серия Т269 рассчитана на крупные экономайзеры с увеличенной поверхностью теплообмена. В отличие от серии Т215 (одиночные фланцы 125×125, длина 370 мм) и серии Т219 (одиночные фланцы 160×160, длина 500 мм), распределительный коллектор Т269.00.001А имеет наибольшую длину и предусматривает сдвоенный фланец — это позволяет компактно подключать большее число секций труб.

Рабочее давление в коллекторе — до 2,4 МПа, температура воды — до 200 °C. Климатическое исполнение по ГОСТ 15150-69 — категория У2 либо УХЛ4 по условиям размещения экономайзера в дымоходе котельной установки.

Коллектор: материалы и изготовление

Распределительная отливка изготавливается из серого чугуна СЧ-15 по ГОСТ 1412-85. Этот материал — стандарт для всех соединительных и распределительных элементов чугунных блочных экономайзеров серии Т269. Серый чугун устойчив к коррозии от питательной воды и имеет приемлемую механическую прочность при толщине стенки 10 мм с двукратным запасом по рабочему давлению.

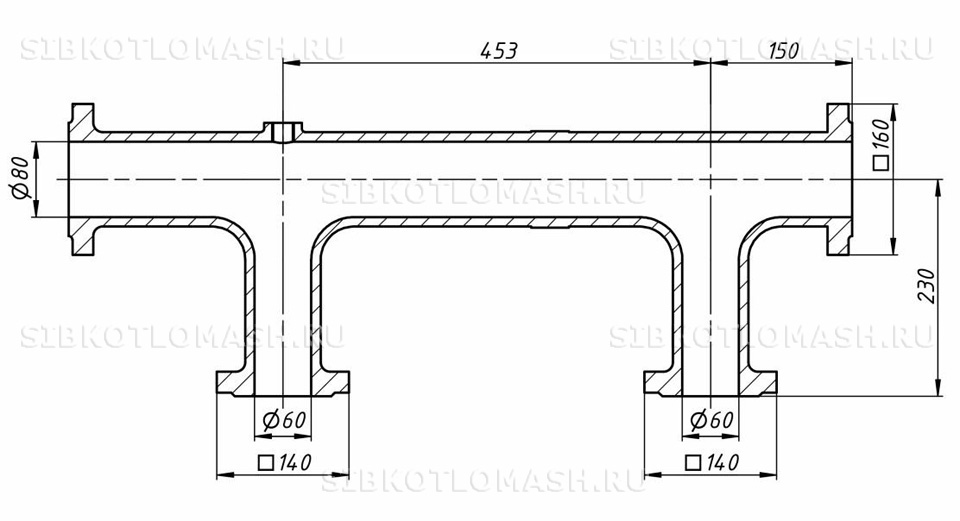

Геометрия коллектора включает полую цилиндрическую часть длиной 830 мм с внутренним диаметром сечения 80 мм и присоединительные патрубки внутреннего диаметра 60 мм для подключения к ребристым трубам экономайзера. Высота по патрубку — 300 мм. Уникальная особенность серии Т269 — сдвоенный фланец 290 × 140 мм, позволяющий подключить два смежных трубопровода в одной точке без дополнительных тройников.

Технологический маршрут изготовления длинного коллектора серии Т269 включает плавку шихты в индукционных печах, формовку в кокильные опоки с протяжённым песчаным стержнем (для формирования внутренней полости длиной 830 мм), заливку расплава, выбивку отливки, ультразвуковую проверку толщины стенки по всей длине, дробемётную очистку, отжиг для снятия литейных напряжений и гидравлические испытания.

Контроль качества — визуальный осмотр на отсутствие литейных дефектов, размерный контроль одиночных и сдвоенных фланцевых посадок шаблонами, гидравлические испытания каждой отливки на герметичность по всем патрубкам, при заказе — выборочные испытания на твёрдость и микроструктуру.

Коллектор: совместимое оборудование

Коллектор Т269.00.001А соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в чугунных блочных экономайзерах ЭБ:

• Экономайзер ЭБ-2-94 — двухколонковый чугунный блочный экономайзер с поверхностью нагрева 94 м² — для котельных малой мощности
• Экономайзер ЭБ-2-142 — двухколонковый чугунный блочный экономайзер 142 м² — типоразмер для котлов 2,5–4 т/ч
• Экономайзер ЭБ-2-200 — двухколонковый чугунный блочный экономайзер 200 м² — для котельных средней мощности
• Экономайзер ЭБ-2-236 — двухколонковый чугунный блочный экономайзер 236 м² — базовое исполнение для котлов ДЕ-10 и КЕ-10
• Паровой котёл ДЕ-10-14ГМ-О — паровой котёл 10 т/ч с экономайзером ЭБ-2-236 на тракте уходящих газов — типовой потребитель

Коллектор Т269.00.001А — типовой соединительный или коллекторный элемент чугунного блочного экономайзера, обеспечивающий перетекание питательной воды между секциями. Сопутствующие запчасти экономайзеров (калачи, колена, коллекторы, дуги) — в каталоге запчастей чугунных экономайзеров. При оформлении заказа укажите типоразмер экономайзера и количество секций — это позволит подобрать комплект соединительных элементов на капитальный ремонт.

Коллектор: заказ и доставка

Распределительный узел Т269.00.001А изготавливается под заказ или отгружается со склада. Срок производства — 5–10 рабочих дней с учётом гидравлических испытаний; складские позиции отгружаются день в день. Принимаем заявки на отдельные коллекторы для устранения локальных отказов либо на полные комплекты распределительных элементов для нового блока экономайзера серии Т269.

Габариты отдельной отливки (830 × 300 × 160 мм, масса 36 кг) требуют деревянной обрешётки с раскреплением фланцев либо паллета с обвязкой. При оптовых партиях используется контейнер с торцовыми упорами. Транспортировка — компании по РФ и странам ЕАЭС с подбором маршрута по геолокации заказчика.

При оформлении заказа укажите номер чертежа Т269.00.001А, требуемое количество, тип экономайзера серии Т269 и адрес отгрузки. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия в течение рабочего дня и при необходимости подберут полный комплект распределительных и соединительных элементов экономайзера серии Т269: коллекторы исполнения -01, колена, дуги и калачи для проведения капитального ремонта.
