Коллектор нижний. Т178.00.005А

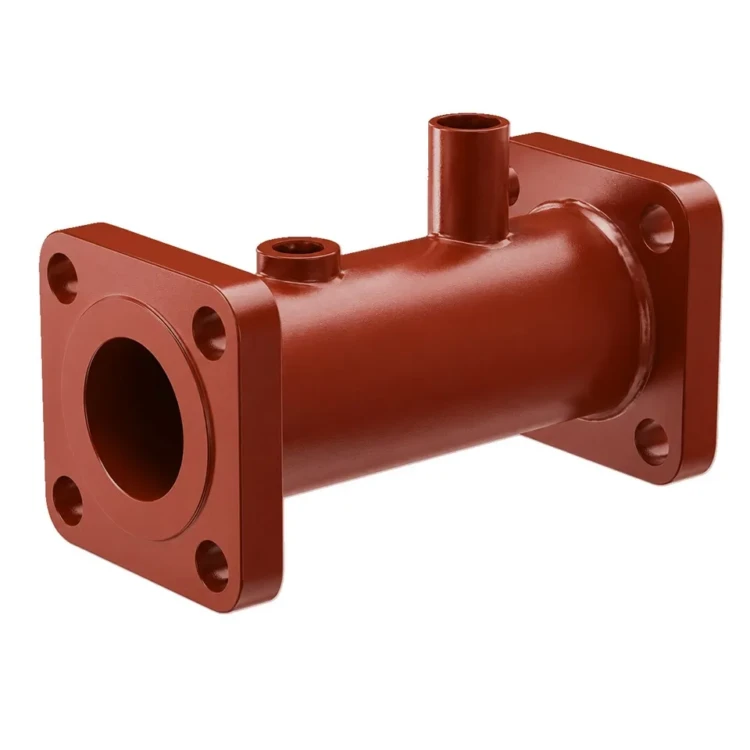

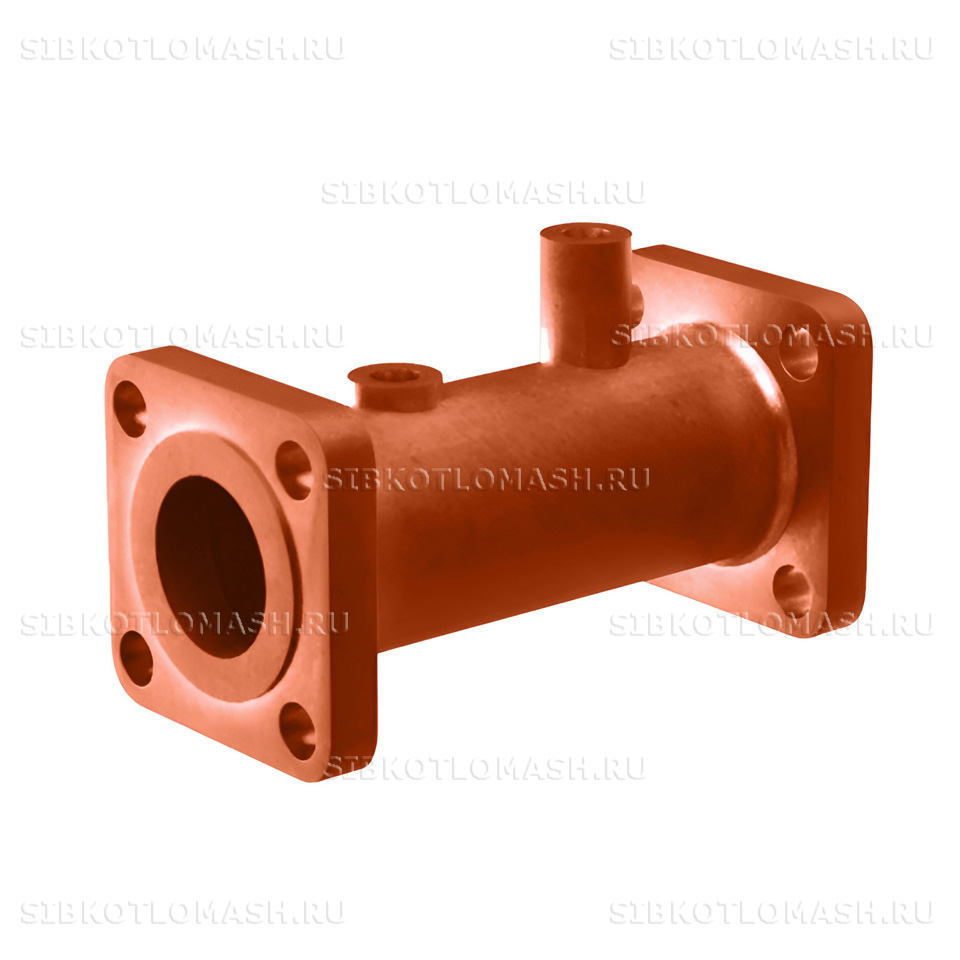

Коллектор нижний Т178.00.005А — литая распределительная отливка чугунного блочного экономайзера серии Т178 производства КЗ «Сибкотломаш» г. Бийск. Деталь служит входным узлом для подвода холодной питательной воды и её распределения по нескольким параллельным секциям ребристых труб экономайзера. Изготавливается из серого чугуна СЧ-15 длиной 300 мм с фланцами 160 × 160 мм и массой 12 кг.

Коллектор нижний: назначение и применяемость

Коллектор нижний Т178.00.005А — компактный распределительный узел серии Т178 для чугунных блочных экономайзеров ЭБ и ЭП. Через сечение детали подаётся холодная вода от питательного насоса котельной установки, далее распределяется по параллельным секциям ребристых труб. Размещение коллектора в нижней точке экономайзера обеспечивает противоточную схему движения воды и газов: холодная вода встречает наиболее охлаждённые дымовые газы.

Серия Т178 — компактные распределительные узлы для экономайзеров с фланцевой посадкой 160 × 160 мм. По длине Т178 (300 мм) занимает промежуточное положение между сериями Т215 (370 мм у коллектора нижнего) и Т219 (500 мм у базового коллектора). Это позволяет использовать Т178 в проектах с ограниченным монтажным пространством под насосной обвязкой котельной.

Рабочее давление в нижнем коллекторе — до 2,4 МПа, температура воды на входе обычно 70–95 °C. Климатическое исполнение по ГОСТ 15150-69 — категория У2 либо УХЛ4 по условиям размещения экономайзера в дымоходе котельной установки.

Коллектор нижний: материалы и изготовление

Распределительная отливка изготавливается из серого чугуна СЧ-15 по ГОСТ 1412-85. Серый чугун с пластинчатым графитом устойчив к коррозии от холодной питательной воды (наиболее коррозионно-активной из-за повышенного содержания растворённого кислорода) и имеет приемлемую механическую прочность при толщине стенки 10 мм.

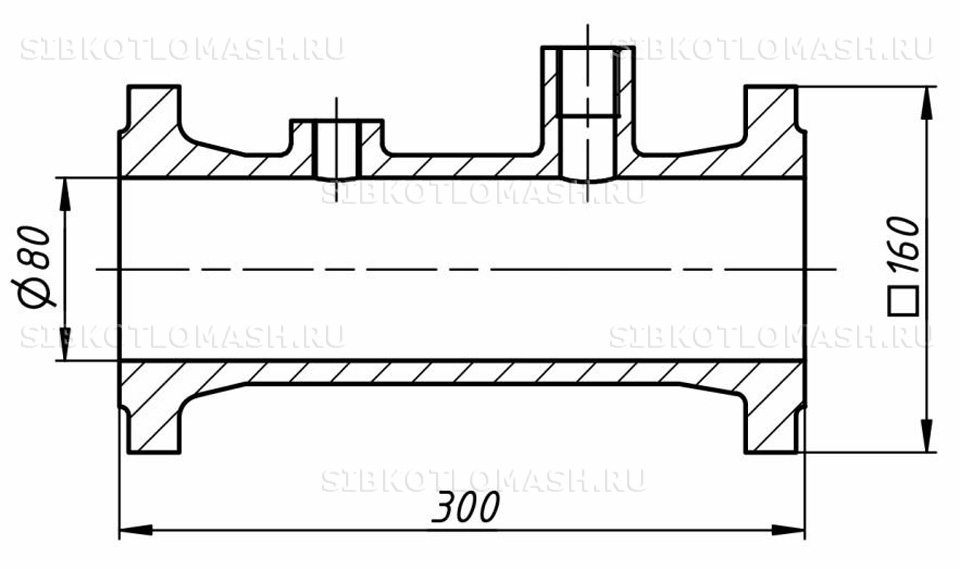

Геометрия отливки включает полую цилиндрическую часть длиной 300 мм с присоединительными патрубками и фланцами 160 × 160 мм на торцах. Конструкция предусматривает специальные посадочные места для подключения дренажных и воздушных отводов — это позволяет избежать образования воздушных пробок в водяном контуре и обеспечивает стабильную циркуляцию воды через все параллельные секции ребристых труб.

Технологический маршрут изготовления: подготовка шихты и плавка чугуна в индукционных печах, формовка в кокильные опоки с песчаным стержнем, заливка расплава, выбивка отливки, контроль толщины стенки ультразвуковым методом, дробемётная очистка, отжиг для снятия литейных напряжений и гидравлические испытания при давлении 3,6 МПа.

Контроль качества — визуальный осмотр на отсутствие литейных дефектов, размерный контроль фланцевых посадок шаблоном, гидравлические испытания каждой отливки на герметичность, при заказе — выборочный спектральный анализ марки чугуна. Маркировка с указанием артикула Т178.00.005А наносится на боковую поверхность отливки.

Коллектор нижний: совместимое оборудование

Коллектор нижний Т178.00.005А соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в чугунных блочных экономайзерах ЭБ:

• Экономайзер ЭБ-2-94 — двухколонковый чугунный блочный экономайзер с поверхностью нагрева 94 м² — для котельных малой мощности
• Экономайзер ЭБ-2-142 — двухколонковый чугунный блочный экономайзер 142 м² — типоразмер для котлов 2,5–4 т/ч
• Экономайзер ЭБ-2-200 — двухколонковый чугунный блочный экономайзер 200 м² — для котельных средней мощности
• Экономайзер ЭБ-2-236 — двухколонковый чугунный блочный экономайзер 236 м² — базовое исполнение для котлов ДЕ-10 и КЕ-10
• Паровой котёл ДЕ-10-14ГМ-О — паровой котёл 10 т/ч с экономайзером ЭБ-2-236 на тракте уходящих газов — типовой потребитель

Коллектор нижний Т178.00.005А — типовой соединительный или коллекторный элемент чугунного блочного экономайзера, обеспечивающий перетекание питательной воды между секциями. Сопутствующие запчасти экономайзеров (калачи, колена, коллекторы, дуги) — в каталоге запчастей чугунных экономайзеров. При оформлении заказа укажите типоразмер экономайзера и количество секций — это позволит подобрать комплект соединительных элементов на капитальный ремонт.

Коллектор нижний: заказ и доставка

Распределительный узел Т178.00.005А изготавливается под заказ или отгружается со склада в зависимости от текущей загрузки литейного цеха. Срок производства — 5–10 рабочих дней с учётом гидравлических испытаний; складские позиции отгружаются день в день. Принимаем заявки на отдельные коллекторы для устранения локальных отказов либо на полные комплекты распределительных элементов для нового блока экономайзера.

Малые габариты отдельной отливки (300 × 160 × 160 мм, масса 12 кг) удобны для штучной отгрузки в деревянной обрешётке или комплектами на паллет с обвязкой. Транспортировка — компании по РФ и странам ЕАЭС с подбором маршрута по геолокации заказчика.

При оформлении заказа укажите номер чертежа Т178.00.005А, требуемое количество, тип экономайзера ЭБ или ЭП и адрес отгрузки. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия в течение рабочего дня и при необходимости подберут полный комплект распределительных и соединительных элементов экономайзера: коллекторы серии Т178, колена, дуги и калачи для проведения капитального ремонта.
