Калач. Т215.00.003А

Калач Т215.00.003А — U-образная литая соединительная деталь чугунного блочного экономайзера ЭБ производства КЗ «Сибкотломаш» г. Бийск. Узел перетекания замыкает торцы двух параллельных ребристых труб экономайзера, находящихся на расстоянии 650 мм друг от друга, формируя петлю гидравлического контура. Изготавливается из серого чугуна СЧ-15 длиной 790 мм с толщиной стенки 10 мм — конструкция рассчитана на максимальное давление сети 3 МПа.

Калач: назначение и применяемость

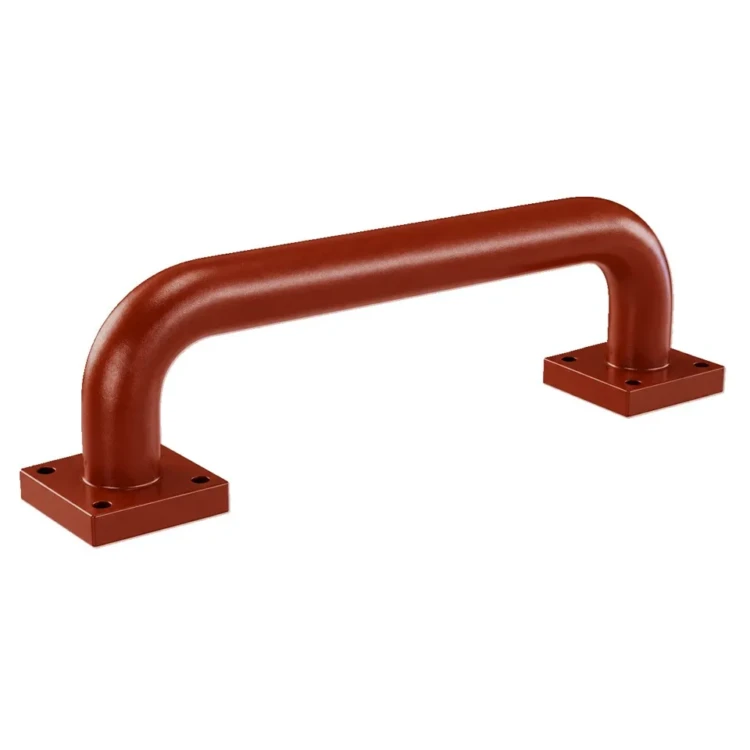

Литая деталь Т215.00.003А — типовой U-образный соединительный элемент гидравлического контура чугунного блочного экономайзера ЭБ. Геометрически элемент представляет собой изогнутую трубу, напоминающую дверную ручку, с фланцами на концах для подключения к торцам ребристых труб. Через соединительный элемент течёт питательная вода, переходящая из одной трубы пакета в соседнюю параллельную трубу — так формируется змеевиковая траектория движения воды через всю поверхность нагрева аппарата.

В отличие от дуги, имеющей небольшой межосевой шаг между фланцами, узел перетекания обеспечивает соединение труб на дистанции 650 мм. Эта дистанция стандартна для большинства типоразмеров экономайзеров серии ЭБ и соответствует шагу размещения параллельных секций ребристых труб в одном блоке. Литая деталь устанавливается на концах пакета — то есть на крайних местах змеевиковой схемы движения воды.

Рабочее давление в элементе — до 2,4 МПа, максимальное испытательное — 3,0 МПа. Предельная температура газов, омывающих соединительный элемент, — до 425 °C (предельная стойкость чугуна СЧ-15), но рабочая температура воды внутри ограничена 200 °C. Климатическое исполнение по ГОСТ 15150-69 — категория У2 либо УХЛ4 по условиям размещения экономайзера.

Калач: материалы и изготовление

Узел перетекания отливается из серого чугуна СЧ-15 по ГОСТ 1412-85. Этот материал — рабочий стандарт для всех соединительных элементов чугунных блочных экономайзеров: устойчив к коррозии от питательной воды, выдерживает рабочее давление с двукратным запасом и сохраняет геометрию посадочных фланцев на десятки тысяч часов эксплуатации. Срок службы литая детальа по типовым условиям превышает 10 лет.

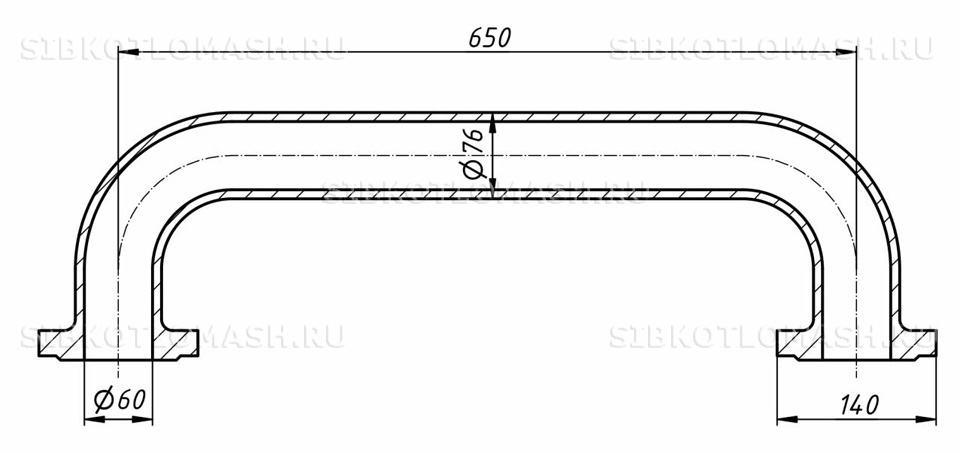

Геометрия элемента — длина 790 мм, межосевое расстояние соединяемых труб 650 мм, внутренний диаметр сечения 60 мм, толщина стенки 10 мм. На обоих концах расположены посадочные фланцы под асбестовый уплотнительный шнур — типовое решение для соединительных элементов экономайзеров. Уплотнение по шнуру обеспечивает герметичность гидравлического контура и компенсирует тепловые расширения труб.

Технологический маршрут изготовления соединительный элемента требует более сложной литейной оснастки, чем стандартная дуга: U-образная внутренняя полость формируется песчаным стержнем сложной формы, который должен выдерживать давление расплава и сохранять геометрию изгиба. Процесс включает плавку шихты в индукционных печах, формовку, заливку, выбивку, контроль геометрии шаблоном, ультразвуковую проверку толщины стенки в зоне изгиба, дробемётную очистку, отжиг и гидравлические испытания.

Контроль качества — визуальный осмотр на отсутствие литейных дефектов, размерный контроль межосевого расстояния и угла изгиба, гидравлические испытания каждой отливки на герметичность фланцевых посадок при 3,0 МПа. Маркировка с указанием артикула и партии литья наносится на боковую поверхность калача.

Калач: совместимое оборудование

Калач Т215.00.003А соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в чугунных блочных экономайзерах ЭБ:

• Экономайзер ЭБ-2-94 — двухколонковый чугунный блочный экономайзер с поверхностью нагрева 94 м² — для котельных малой мощности
• Экономайзер ЭБ-2-142 — двухколонковый чугунный блочный экономайзер 142 м² — типоразмер для котлов 2,5–4 т/ч
• Экономайзер ЭБ-2-200 — двухколонковый чугунный блочный экономайзер 200 м² — для котельных средней мощности
• Экономайзер ЭБ-2-236 — двухколонковый чугунный блочный экономайзер 236 м² — базовое исполнение для котлов ДЕ-10 и КЕ-10
• Паровой котёл ДЕ-10-14ГМ-О — паровой котёл 10 т/ч с экономайзером ЭБ-2-236 на тракте уходящих газов — типовой потребитель

Калач Т215.00.003А — типовой соединительный или коллекторный элемент чугунного блочного экономайзера, обеспечивающий перетекание питательной воды между секциями. Сопутствующие запчасти экономайзеров (калачи, колена, коллекторы, дуги) — в каталоге запчастей чугунных экономайзеров. При оформлении заказа укажите типоразмер экономайзера и количество секций — это позволит подобрать комплект соединительных элементов на капитальный ремонт.

Калач: заказ и доставка

Калач Т215.00.003А изготавливается под заказ или отгружается со склада в зависимости от текущей загрузки литейного цеха. Срок производства — 5–10 рабочих дней с учётом гидравлических испытаний при 3,0 МПа; складские позиции отгружаются день в день. Принимаем заявки на отдельные калачи для устранения локальных отказов либо на полные комплекты соединительных элементов для нового блока экономайзера.

Габариты отдельной отливки (790 × 650 × 60 мм, масса 25 кг) требуют деревянной обрешётки с раскреплением фланцев. Партии калачей на капитальный ремонт укладываются на паллет с обвязкой или в контейнер с торцовыми упорами. Транспортировка — компании по РФ и странам ЕАЭС с подбором маршрута по геолокации заказчика.

При оформлении заказа укажите номер чертежа Т215.00.003А, требуемое количество, тип экономайзера ЭБ и адрес отгрузки. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия в течение рабочего дня и при необходимости подберут полный комплект соединительных элементов экономайзера: Калач Т215.00.003А и стандартные Калач Т215.00.003А-01, дуги, колена и коллекторы для проведения капитального ремонта.

Калач Т215.00.003А поставляется как с гладкими (литыми) фланцами, так и с предварительно нарезанной канавкой под асбестовый шнур по типовому шаблону завода. Калач также может комплектоваться промежуточными резиновыми прокладками для облегчения сборки фланцев при ремонте — этот вариант поставки уточните при заказе.
