Колено. Т215.01.03.002А

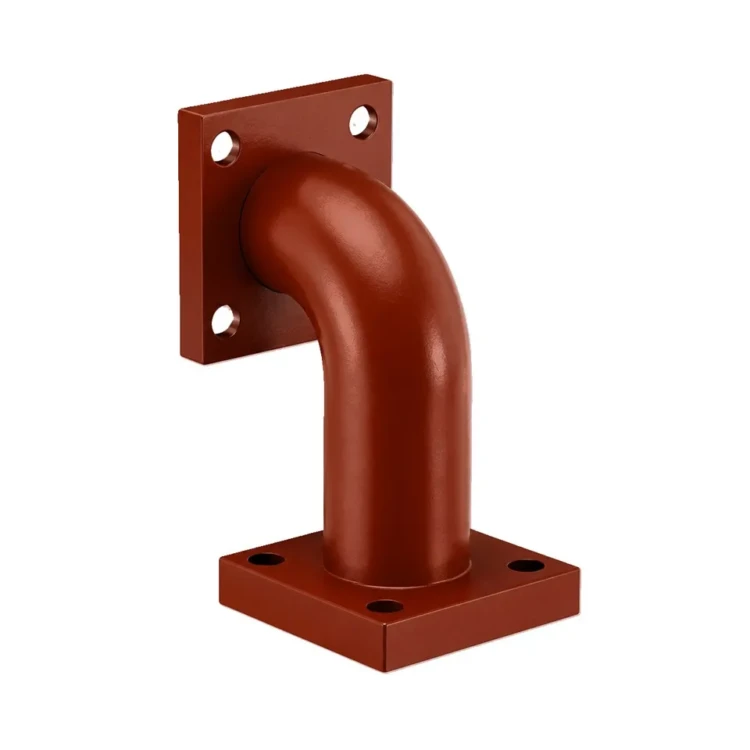

Колено Т215.01.03.002А — базовая Г-образная литая соединительная деталь чугунного блочного экономайзера ЭБ производства КЗ «Сибкотломаш» г. Бийск. Колено базового исполнения длиной основной полки 300 мм соединяет пакеты ребристых труб экономайзера в общий гидравлический контур. Изготавливается из серого чугуна СЧ-15 с угловым изгибом 90° и фланцевыми посадками 125 × 125 мм.

Колено: назначение и применяемость

Колено Т215.01.03.002А — соединительный Г-образный литой элемент гидравлического контура чугунного блочного экономайзера ЭБ. Конструктивно колено представляет собой отливку с угловым изгибом 90° и фланцами на торцах. В составе блока колено замыкает выход одной ребристой трубы на вход следующей, формируя многоходовый змеевиковый контур протекания питательной воды через всю поверхность нагрева экономайзера.

Базовое исполнение длиной 300 мм находится в середине размерного ряда серии (база, -01 длиной 250 мм, -02 длиной 350 мм). Базовое колено применяется в стандартных компоновочных схемах с типовым шагом между параллельными секциями ребристых труб — это самый распространённый вариант при сборке новых экономайзеров и проведении капитальных ремонтов.

Рабочее давление воды в колене — до 2,4 МПа, температура — до 200 °C. Климатическое исполнение по ГОСТ 15150-69 — категория У2 либо УХЛ4 по условиям размещения экономайзера в дымоходе котельной установки.

Колено: материалы и изготовление

Колено отливается из серого чугуна СЧ-15 по ГОСТ 1412-85. Этот материал устойчив к коррозии от питательной воды, имеет приемлемую механическую прочность при толщине стенки 10 мм и сохраняет геометрию фланцевых посадок при длительной эксплуатации в условиях гидравлических и тепловых циклов котельной установки.

Геометрия колена включает Г-образную литую трубчатую часть с угловым изгибом 90° между основной полкой 300 мм и короткой полкой 200 мм. Внутренний диаметр сечения 60 мм, толщина стенки 10 мм. Фланцы по торцам имеют пазы под асбестовый уплотнительный шнур — типовое решение для соединительных элементов экономайзеров серии Т215.

Технологический маршрут изготовления колена: подготовка шихты и плавка чугуна в индукционных печах, формовка в кокильные опоки с песчаным стержнем для формирования внутренней полости с изгибом, заливка расплава, выбивка отливки, контроль геометрии шаблоном, ультразвуковая проверка толщины стенки в зоне изгиба, дробемётная очистка, отжиг для снятия литейных напряжений и гидравлические испытания при давлении 3,6 МПа.

Контроль качества — визуальный осмотр на отсутствие литейных дефектов, размерный контроль по чертежу с проверкой угла изгиба, гидравлические испытания каждой отливки на герметичность, при заказе — выборочный спектральный анализ марки чугуна и испытания на твёрдость по сечению стенки.

Колено: совместимое оборудование

Колено Т215.01.03.002А соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в чугунных блочных экономайзерах ЭБ:

• Экономайзер ЭБ-2-94 — двухколонковый чугунный блочный экономайзер с поверхностью нагрева 94 м² — для котельных малой мощности
• Экономайзер ЭБ-2-142 — двухколонковый чугунный блочный экономайзер 142 м² — типоразмер для котлов 2,5–4 т/ч
• Экономайзер ЭБ-2-200 — двухколонковый чугунный блочный экономайзер 200 м² — для котельных средней мощности
• Экономайзер ЭБ-2-236 — двухколонковый чугунный блочный экономайзер 236 м² — базовое исполнение для котлов ДЕ-10 и КЕ-10
• Паровой котёл ДЕ-10-14ГМ-О — паровой котёл 10 т/ч с экономайзером ЭБ-2-236 на тракте уходящих газов — типовой потребитель

Колено Т215.01.03.002А — типовой соединительный или коллекторный элемент чугунного блочного экономайзера, обеспечивающий перетекание питательной воды между секциями. Сопутствующие запчасти экономайзеров (калачи, колена, коллекторы, дуги) — в каталоге запчастей чугунных экономайзеров. При оформлении заказа укажите типоразмер экономайзера и количество секций — это позволит подобрать комплект соединительных элементов на капитальный ремонт.

Колено: заказ и доставка

Колено Т215.01.03.002А изготавливается под заказ или отгружается со склада в зависимости от текущей загрузки литейного цеха. Срок производства — 5–10 рабочих дней, складские позиции отгружаются день в день. Принимаем заявки на отдельные колена для устранения локальных отказов либо на полные комплекты соединительных элементов для нового блока экономайзера.

Габариты отдельной отливки (300 × 200 × 60 мм, масса 5 кг) позволяют отгружать деталь поштучно либо комплектами в деревянной обрешётке. Малая масса упрощает обращение с изделием при монтаже без специальной грузоподъёмной техники. Транспортировка — компании по РФ и странам ЕАЭС с подбором маршрута по геолокации заказчика.

При оформлении заказа укажите номер чертежа Т215.01.03.002А, требуемое количество, тип экономайзера ЭБ и адрес отгрузки. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия в течение рабочего дня и при необходимости подберут полный комплект соединительных элементов: колена смежных исполнений -01 и -02, калачи, дуги и коллекторы для проведения капитального ремонта чугунного экономайзера.
