Колено. Т215.01.03.002А-02

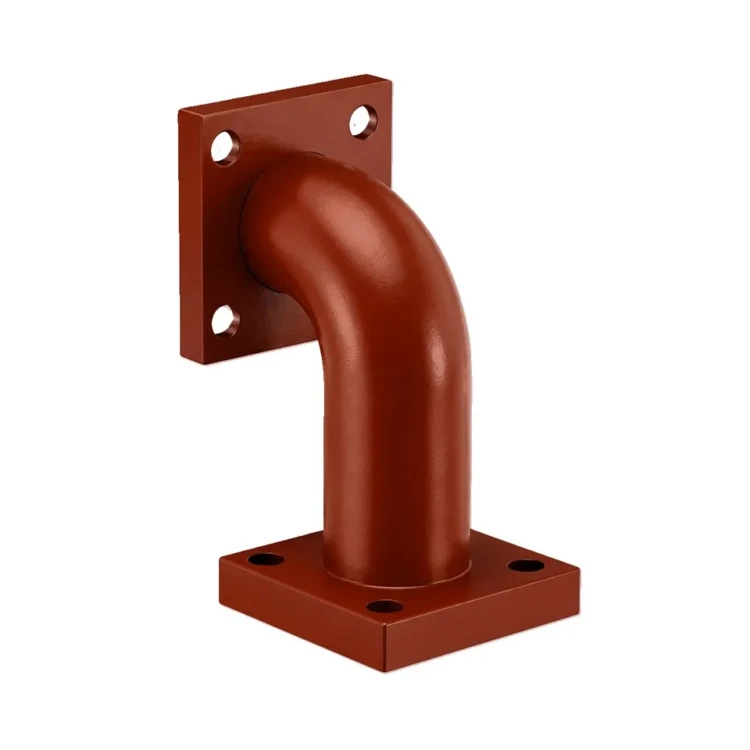

Колено Т215.01.03.002А-02 — литая соединительная деталь чугунного блочного экономайзера ЭБ производства КЗ «Сибкотломаш» г. Бийск. Колено длинное исполнения -02 длиной 350 мм соединяет пакеты ребристых труб экономайзера в общий гидравлический контур с увеличенным шагом между параллельными секциями. Изготавливается из серого чугуна СЧ-15 с угловым изгибом 90° и наружным сечением 60 мм.

Колено: назначение и применяемость

Колено Т215.01.03.002А-02 — типовой соединительный узел гидравлического контура чугунного блочного экономайзера ЭБ. Конструктивно представляет собой Г-образную литую отливку с угловым изгибом 90° и фланцами на торцах. В составе блока колено замыкает выход одной ребристой трубы на вход следующей, формируя многоходовый змеевиковый контур протекания питательной воды через всю поверхность нагрева экономайзера.

Исполнение -02 длиной 350 мм — самое длинное среди трёх размерных модификаций серии (база А, -01, -02). Удлинённая конфигурация применяется в компоновочных схемах, где параллельные секции ребристых труб разнесены на большее расстояние — это типично для двухсекционных аппаратов с увеличенной поверхностью нагрева и для проектов, где между трубными пакетами устанавливаются обдувочные приборы.

Рабочее давление воды в колене — до 2,4 МПа, температура — до 200 °C. Климатическое исполнение по ГОСТ 15150-69 — категория У2 либо УХЛ4 по условиям размещения экономайзера в дымоходе котельной.

Колено: материалы и изготовление

Колено отливается из серого чугуна СЧ-15 по ГОСТ 1412-85. Чугун с пластинчатым графитом устойчив к коррозии от питательной воды, обладает приемлемой механической прочностью при толщине стенки 10 мм и сохраняет геометрию фланцевых посадок при длительной эксплуатации в условиях гидравлических и тепловых циклов котельной установки.

Геометрия колена включает Г-образную литую трубчатую часть с угловым изгибом 90° между основной полкой 350 мм и короткой полкой 200 мм. Фланцы по торцам имеют пазы под асбестовый уплотнительный шнур — стандартное решение для соединений в чугунных экономайзерах, обеспечивающее герметичность гидравлического контура без применения дорогостоящих прокладочных материалов.

Технологический маршрут изготовления длинного колена несколько сложнее короткого исполнения -01: требуется более точная подгонка стержня в кокильной опоке, увеличенный расход чугуна и более длительный отжиг для снятия напряжений по всей длине отливки. Процесс включает плавку шихты, формовку с песчаным стержнем, заливку, выбивку, контроль толщины стенки ультразвуковым методом, дробемётную очистку, отжиг и гидравлические испытания при давлении 3,6 МПа.

Контроль качества — визуальный осмотр на отсутствие литейных дефектов, размерный контроль по чертежу с проверкой угла изгиба, гидравлические испытания каждой отливки на герметичность, при заказе — выборочный спектральный анализ марки чугуна и испытания на твёрдость.

Колено: совместимое оборудование

Колено Т215.01.03.002А-02 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в чугунных блочных экономайзерах ЭБ:

• Экономайзер ЭБ-2-94 — двухколонковый чугунный блочный экономайзер с поверхностью нагрева 94 м² — для котельных малой мощности
• Экономайзер ЭБ-2-142 — двухколонковый чугунный блочный экономайзер 142 м² — типоразмер для котлов 2,5–4 т/ч
• Экономайзер ЭБ-2-200 — двухколонковый чугунный блочный экономайзер 200 м² — для котельных средней мощности
• Экономайзер ЭБ-2-236 — двухколонковый чугунный блочный экономайзер 236 м² — базовое исполнение для котлов ДЕ-10 и КЕ-10
• Паровой котёл ДЕ-10-14ГМ-О — паровой котёл 10 т/ч с экономайзером ЭБ-2-236 на тракте уходящих газов — типовой потребитель

Колено Т215.01.03.002А-02 — типовой соединительный или коллекторный элемент чугунного блочного экономайзера, обеспечивающий перетекание питательной воды между секциями. Сопутствующие запчасти экономайзеров (калачи, колена, коллекторы, дуги) — в каталоге запчастей чугунных экономайзеров. При оформлении заказа укажите типоразмер экономайзера и количество секций — это позволит подобрать комплект соединительных элементов на капитальный ремонт.

Колено: заказ и доставка

Колено Т215.01.03.002А-02 изготавливается под заказ или отгружается со склада в зависимости от текущей загрузки литейного цеха. Срок производства — 5–10 рабочих дней с учётом гидравлических испытаний; складские позиции отгружаются день в день. Принимаем заявки на отдельные колена для устранения локальных отказов либо на полные комплекты соединительных элементов для нового блока экономайзера.

Габариты отдельной отливки (350 × 200 мм, масса 5,5 кг) удобны для штучной отгрузки в деревянной обрешётке либо комплектами на паллет с обвязкой. Малая масса позволяет производить ручной монтаж без специальной грузоподъёмной техники в условиях ограниченного пространства котельной. Транспортировка — компании по РФ и странам ЕАЭС с подбором маршрута по геолокации.

При оформлении заказа укажите номер чертежа Т215.01.03.002А-02, требуемое количество, тип экономайзера ЭБ и адрес отгрузки. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия в течение рабочего дня и при необходимости подберут полный комплект соединительных элементов экономайзера: колена базового исполнения А и -01, калачи, дуги и коллекторы для капитального ремонта.
