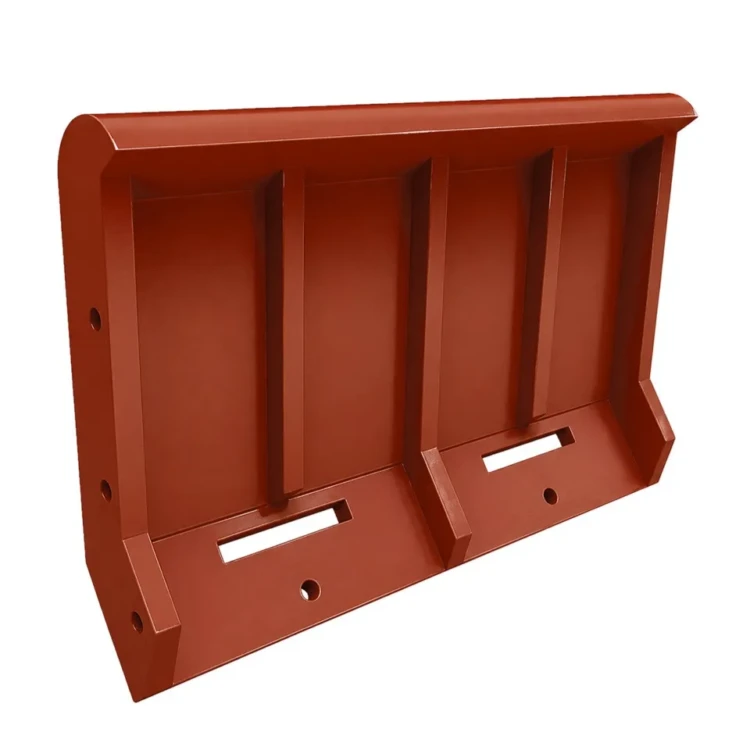

Фурма. Т169.09.001

Фурма Т169.09.001 — запасная часть забрасывателя топлива ЗП-400/ЗП-600 в составе механической топки ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Фурма Т169.09.001 распределяет первичный воздух при подаче топлива в зону колосниковой решётки и формирует факел заброса для равномерного распределения частиц по площади полотна.

Фурма Т169.09.001: назначение и применяемость

Фурма Т169.09.001 устанавливается в корпусе забрасывателя топлива ЗП-400 (Т67.00.000М2-01М2) или ЗП-600 (Т67.00.000М2), работающего в комплекте с топкой ТЧЗМ-2-2,7. Воздушный поток через фурму создаёт пневматический заброс дроблёного угля или щепы со скоростью, достаточной для равномерного распределения топлива по всей длине колосникового полотна.

Фурма работает в условиях высоких температур (до 1100 °C в зоне факела) и абразивного истирания топливными частицами, поэтому изготавливается из жаростойкого чугуна. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

В составе одной топки ТЧЗМ-2-2,7 устанавливается от 2 до 4 фурм в зависимости от ширины полотна и типа забрасывателя. Износ фурмы проявляется в нарушении дальности заброса топлива и появлении локальных провалов слоя в зоне ближнего ряда полотна.

При плановом обслуживании забрасывателя ЗП-400 или ЗП-600 фурму осматривают каждые 4000 часов наработки и заменяют при прогаре стенок или эрозийном уносе материала с факельной поверхности.

Параметры подаваемого воздуха через фурму подбирают исходя из паспортных характеристик котла: производительности, типа топлива и теплоты сгорания. Корректная работа фурмы обеспечивает полное сгорание топлива и снижает уносы золы в конвективный газоход.

Фурма Т169.09.001: материалы и изготовление

Фурма Т169.09.001 отливается из жаростойкого чугуна марки ЧХ1Т, легированного хромом и титаном. Эта марка сохраняет прочностные свойства при длительной работе в зоне температур до 700 °C и обладает повышенной стойкостью к окалинообразованию по сравнению с серым чугуном. Плотность сплава 7,2 г/см³, временное сопротивление при растяжении не ниже 200 МПа.

Конструктивно фурма представляет собой полый чугунный корпус с фланцем крепления к корпусу забрасывателя и выходным соплом, обращённым в сторону колосникового полотна. Внутренние полости и аэродинамические перегородки задают направление воздушного потока и обеспечивают расчётную дальность заброса топливных частиц.

Контроль качества включает визуальный осмотр на отсутствие усадочных раковин и трещин, размерный контроль фланца под установочные болты и проверку марки чугуна по результатам спектрального анализа пробы из плавки. Каждая партия литья сопровождается сертификатом качества с указанием химического состава и механических свойств.

Перед отгрузкой фурма консервируется атмосферостойким составом, предотвращающим поверхностную коррозию при длительном хранении на складе резерва.

Фурма Т169.09.001: совместимое оборудование

Фурма Т169.09.001 устанавливается на следующее оборудование:

• Забрасыватель топлива ЗП-400 Т67.00.000М2-01М2 — основная позиция применяемости
• Забрасыватель топлива ЗП-600 Т67.00.000М2 — для топок повышенной мощности
• Топка ТЧЗМ-2-2,7-5,6 — в составе забрасывательной группы
• Топка ТЧЗМ-2-2,7-6,5 — в составе забрасывательной группы
• Топка ТЧЗМ-2-2,7-8,0 — в составе забрасывательной группы

Также деталь востребована при модернизации и капитальном ремонте паровых котлов КЕ-25-14С(ТЧЗМ), оснащённых данным узлом топливоподачи. Совместимость с конкретной модификацией подтверждается номером чертежа Т169.09.001 — этот артикул указывают в опросном листе при оформлении заказа.

При замене фурмы рекомендуется одновременно проверять состояние шиберов и отбойных пластин забрасывателя — изношенная фурма часто работает в паре с разрегулированной заслонкой и провоцирует ускоренный износ соседних узлов.

Фурма Т169.09.001: заказ и доставка

Фурма Т169.09.001 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии готовой партии — от 7 до 10 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами на полный забрасыватель.

Фурма отгружается транспортными компаниями по территории России и странам ЕАЭС. Упаковка — деревянный ящик с проложенным ложементом, при крупных партиях — паллет с обвязкой стальной лентой. Деталь предварительно очищается от литейной окалины и покрывается консервационным составом.

При оформлении заказа укажите номер чертежа Т169.09.001 и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления и условия отгрузки в течение одного рабочего дня. Для проектных организаций по запросу предоставляются чертёж общего вида и сертификат на материал.

Рекомендуем держать в ремонтном запасе котельной не менее одной фурмы на каждый забрасыватель — её замена выполняется на остановленном котле и требует не более одной рабочей смены. Своевременная замена изношенной фурмы возвращает паспортную производительность забрасывателя без капитального ремонта узла топливоподачи.

Полный каталог запасных частей топок ТЧЗМ доступен в разделе запасные части топок ТЧЗМ — там собраны все типоразмеры серии.
