Забрасыватель топлива ЗП-600. Т67.00.000М2

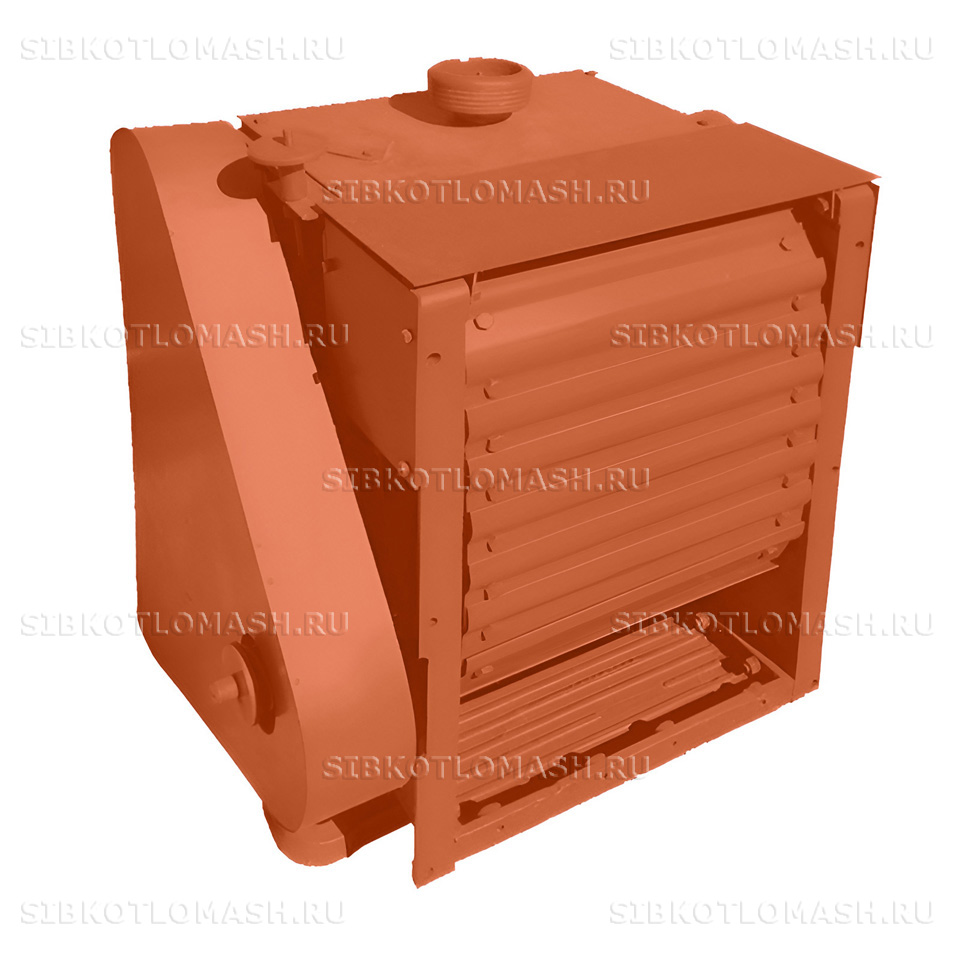

Забрасыватель топлива ЗП-600 Т67.00.000М2 — пневмомеханический забрасыватель топлива производства КЗ «Сибкотломаш» г. Бийск. Изделие предназначено для равномерной подачи и разброса твёрдого топлива по площади колосниковой решётки слоевых топок. Забрасыватель топлива ЗП-600 обеспечивает производительность до 5200 кг угля в час при мощности электродвигателя 1,1 кВт и регулируемой частоте вращения ротора 470–910 об/мин. Изделие комплектуется полным паспортом и инструкцией по монтажу.

Забрасыватель топлива ЗП-600: назначение и принцип работы

Забрасыватель топлива ЗП-600 — основной элемент системы топливоподачи паровых и водогрейных котлов на твёрдом топливе. Забрасыватель топлива ЗП-600 обеспечивает равномерное распределение угля по площади колосниковой решётки и регулирование подачи в зависимости от паровой нагрузки котла. Это критично для устойчивости горения слоевого фронта, минимизации провала несгоревшего топлива в шлаковый бункер и поддержания паспортного КПД котельной установки в диапазоне рабочих нагрузок.

Принцип работы забрасыватель топлива зп-600 основан на сочетании механической и пневматической подачи. Уголь из угольного ящика подаётся пластинчатым транспортёром к вращающемуся ротору ширины 600 мм. Лопатки ротора захватывают куски угля и за счёт окружной скорости разбрасывают их по глубине колосниковой решётки. Мелкая фракция дополнительно подхватывается воздушным потоком от напорного вентилятора и сжигается в надслоевом пространстве топки. Дальность заброса регулируется плитой настройки траектории, частота вращения ротора — импульсным вариатором с диапазоном 470–910 об/мин.

Забрасыватель топлива ЗП-600 работает в условиях высоких температур радиационного нагрева от топки, абразивного износа угольной мелочью и переменных нагрузок ротора. Конструкция рассчитана на непрерывную работу в составе котельной установки с межремонтным интервалом 10 000 часов и полным сроком службы 8 лет при соблюдении регламента технического обслуживания. Забрасыватель топлива ЗП-600 применяется в котельных установках промышленности, ЖКХ и АПК для слоевого сжигания каменных и бурых углей, антрацита фракции до 40 мм.

Забрасыватель топлива ЗП-600: конструкция и комплектация

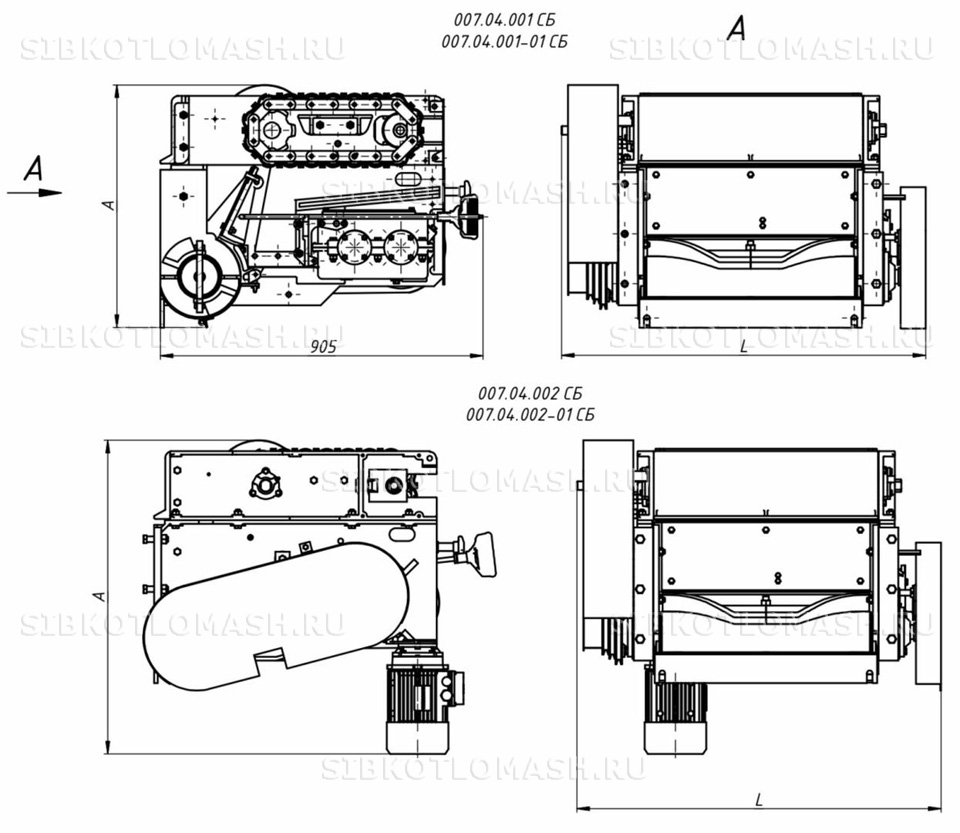

Забрасыватель топлива ЗП-600 Т67.00.000М2 представляет собой сборную конструкцию из угольного ящика, пластинчатого транспортёра, ротора с лопатками, привода с импульсным вариатором и плиты регулирующей. Корпус выполнен из чугунного литья СЧ10–СЧ15 и стального проката Ст3 в сварном исполнении, что обеспечивает жёсткость конструкции и устойчивость к температурным деформациям. Ротор изготовлен из стального барабана с чугунными лопатками, легко заменяемыми при износе без полной разборки забрасывателя.

В состав забрасыватель топлива зп-600 входят: угольный ящик Т67.06.000М2СБ для приёма топлива из бункера, пластинчатый транспортёр с цепью Т67.35.000М2 для подачи угля к ротору, ротор Т67.19.000М2СБ ширины 600 мм с барабаном и сменными лопатками Т67.01.001М2, привод эксцентриковый Т67.18.200СБ с импульсным вариатором Т67.33.000А и обгонной муфтой, шкивы и валы трансмиссии, плита регулирующая Т67.24.001М2 для настройки траектории заброса, стенка передняя Т67.00.080М2 формирующая камеру ротора. Привод оснащён электродвигателем АИР мощностью 1,1 кВт.

Забрасыватель топлива ЗП-600 поставляется в собранном виде с заводской упаковкой, паспортом изделия, инструкцией по монтажу и эксплуатации, схемой строповки. По запросу комплектуется набором ЗИП на первый год эксплуатации: запасные лопатки, элементы цепи, пружины обгонной муфты. Габариты в упаковке — 1010×1350×555 мм, масса нетто — 555 кг. Изделие готово к монтажу на штатное место в составе котельной установки с подключением к электропитанию 380 В и системе подачи воздуха от напорного вентилятора.

Забрасыватель топлива ЗП-600: совместимое оборудование

Забрасыватель топлива ЗП-600 Т67.00.000М2 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе котельных установок со слоевым сжиганием каменных и бурых углей:

• Паровой котёл КЕ-4-14С(ТЛЗМ) — паровой котёл 4 т/ч со слоевым сжиганием угля, типовой узел ввода — забрасыватель ЗП-400
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч со слоевым сжиганием каменного угля, штатно комплектуется забрасывателями ЗП-600
• Паровой котёл КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ, рассчитан на сжигание каменных и бурых углей с забрасывателями ЗП-600
• Водогрейный котёл КВм-2,5-95ШП — водогрейный котёл 2,5 МВт с шахтной топкой, рассчитан на работу с забрасывателем ЗП-400
• Водогрейный котёл КВм-3,0-95ШП — водогрейный котёл 3,0 МВт с шахтно-цепной топкой для слоевого сжигания угля, оснащается забрасывателями серии ЗП

Забрасыватель серии Т67 — пневмомеханический узел для топок цепных и шахтных, обеспечивает равномерную раскладку угольной фракции по колосниковой решётке. Запасные части и быстроизнашиваемые узлы (звёздочки, валы, шкивы, барабаны ротора, цепи) — в каталоге запчастей забрасывателей топлива. Подбор типоразмера ЗП-400 или ЗП-600 — по теплопроизводительности котла и расходу топлива.

Забрасыватель топлива ЗП-600: заказ и доставка

Забрасыватель топлива ЗП-600 Т67.00.000М2 изготавливается на заказ под конкретный проект котельной. Срок изготовления — от 25 до 45 рабочих дней с момента подтверждения заказа в зависимости от текущей загрузки производства и комплектации. Перед запуском в производство менеджеры КЗ «Сибкотломаш» уточняют по опросному листу параметры: тип котла, требуемую производительность, схему привязки к существующей топке, наличие сопутствующего оборудования (напорный вентилятор, угольный бункер). Готовое изделие проходит заводскую приёмку с проверкой работы привода, регулировки вариатора и плотности сборки.

Отгрузка осуществляется автомобильным или железнодорожным транспортом по всей территории России и стран ЕАЭС с упаковкой в деревянный обрешёчник или транспортный контейнер. Изделие предохраняется от ударов жёсткими прокладками, рабочие поверхности консервируются защитной смазкой. Для крупных проектов согласуется график отгрузки под монтажные сроки. Возможна шеф-монтажная поддержка пуско-наладки специалистами завода с выездом на площадку заказчика.

Забрасыватель топлива ЗП-600 — ключевой элемент топливоподачи котельной установки, его выбор должен соответствовать паспортной производительности котла и характеристикам топлива. При оформлении заказа на забрасыватель топлива зп-600 укажите номер чертежа Т67.00.000М2, требуемую производительность и тип сопрягаемой топки. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня, предложат комплект ЗИП на первый год эксплуатации и согласуют график отгрузки. Для постоянных клиентов доступны индивидуальные коммерческие условия и приоритетный график изготовления забрасывателей под отопительный сезон.
