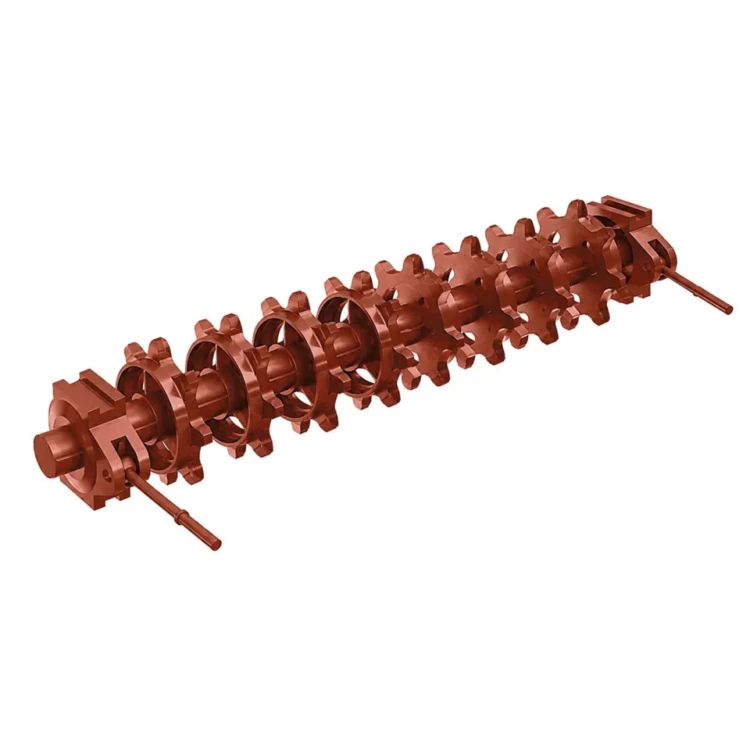

Вал передний. Т82.06.000СБ

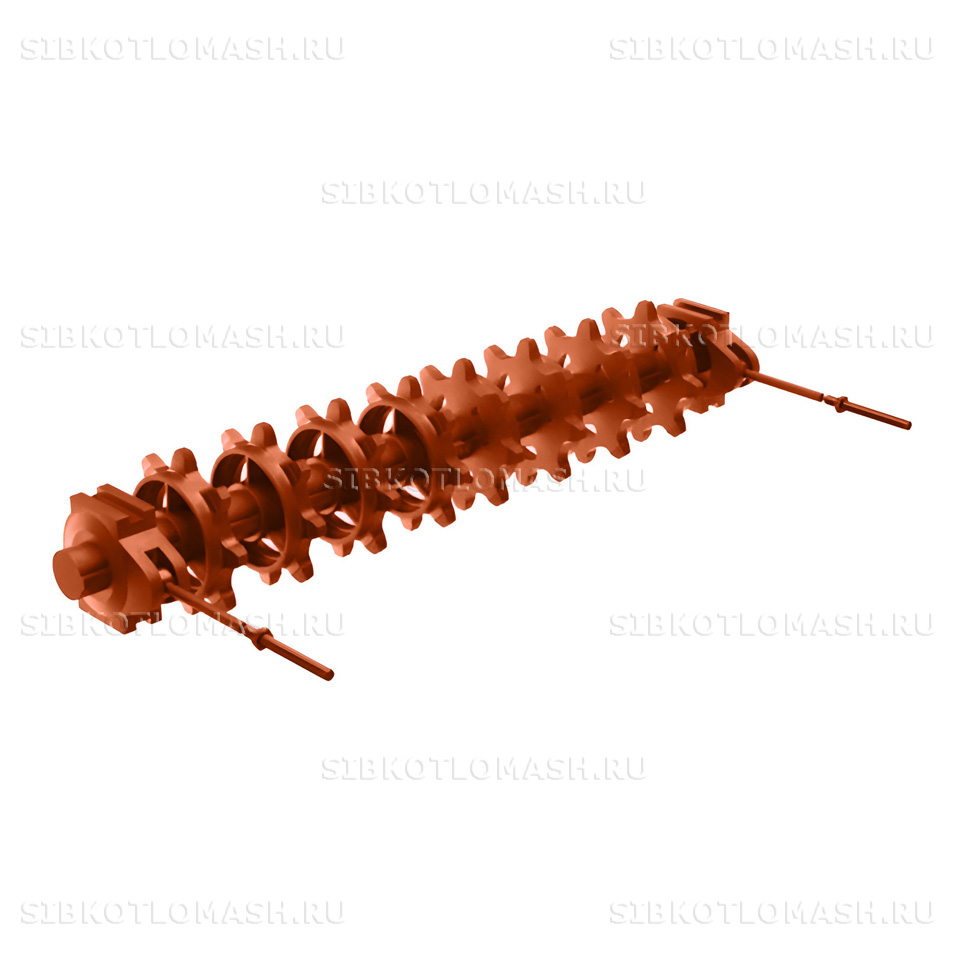

Вал передний Т82.06.000СБ — запасная часть механической чешуйчатой топки заднего хода ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой приводной вал в сборе со звёздочками длиной 3205 мм, массой 942 кг, обеспечивающий передачу крутящего момента от привода на бортовые цепи колосникового полотна. Альтернативная заводская маркировка — 00.9459.015; обе нумерации относятся к одному изделию.

Вал передний: назначение и применяемость

Вал передний Т82.06.000СБ — ключевой силовой узел топки ТЧЗМ, через который передаётся вращающий момент от привода ПТБ-1200 или РГП-1 на колосниковое полотно. На вал насажены приводные звёздочки Т9.02.002, цепляющие бортовые цепи Т220.06.010СБ / Т244.02.010СБ / Т246.02.010СБ / Т247.06.010СБ в зависимости от типоразмера топки. От плавности вращения вала напрямую зависит равномерность движения слоя топлива и стабильность процесса горения.

Деталь универсальная — устанавливается на топки ТЧЗМ-2,7/4, ТЧЗМ-2,7/5,6, ТЧЗМ-2,7/6,5 и ТЧЗМ-2,7/8,0. Это упрощает складскую логистику ремонтного парка котельной: один артикул перекрывает потребности на все типоразмеры механических топок чешуйчатого типа в составе паровых котлов ДЕ, КЕ и водогрейных КВм, КВ-ТС.

Условия работы — постоянная циклическая нагрузка от крутящего момента привода, изгибающие усилия от натяжения цепей полотна, температурные деформации при близости к зоне горения. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что соответствует размещению в неотапливаемых котельных и под навесами.

Вал передний: материалы и изготовление

Вал передний Т82.06.000СБ изготавливается из стали 45 по ГОСТ 1050-2013 — углеродистой улучшаемой марки, подвергаемой нормализации и улучшающей термообработке (закалке с последующим высоким отпуском). После термообработки сталь 45 обеспечивает предел текучести не менее 360 МПа и сохраняет высокую усталостную прочность при многократных циклах нагружения.

Технологический процесс включает прокатку или ковку заготовки вала, черновую токарную обработку, термическую улучшающую обработку, чистовое точение посадочных шеек под звёздочки и подшипники, фрезерование шпоночных пазов, шлифование посадочных мест и контрольную сборку со звёздочками. На вал монтируются приводные звёздочки Т9.02.002, корпуса подшипников Т9.02.003 и приводная полумуфта.

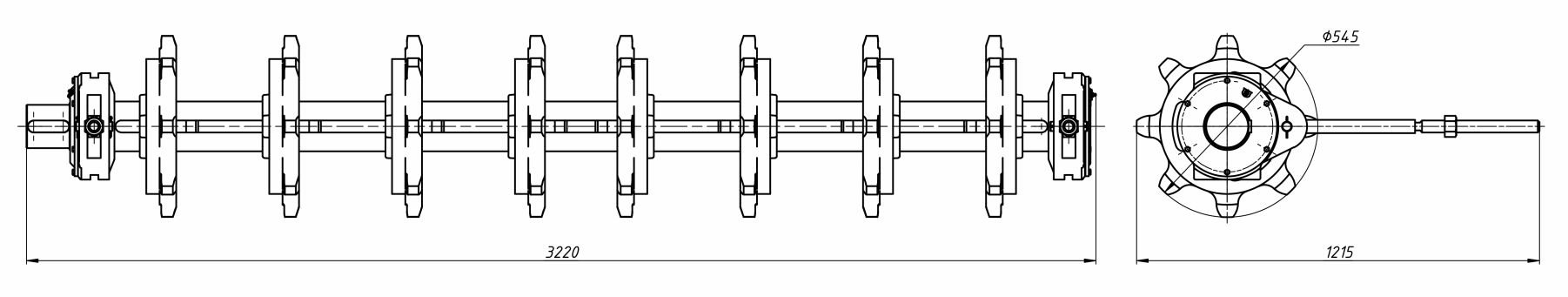

Габаритные размеры — длина вала 3205 мм при наружном диаметре звёздочек 545 мм. Масса в сборе со звёздочками и полумуфтой — 942 кг. Высокая масса обусловлена унификацией под все типоразмеры ТЧЗМ (от 4,0 до 8,0 м длины решётки) и необходимым запасом прочности при пиковых нагрузках. Срок службы при штатной смазке подшипников и регулярной ревизии — не менее 50 000 часов наработки.

Контроль качества: размерный контроль шеек по индикаторам, проверка биения сборочного узла на стенде, проверка твёрдости после улучшающей термообработки в пределах НВ 197–235 для стали 45. Каждый вал сопровождается паспортом с указанием марки стали и протоколом сборочных размеров.

Вал передний: совместимое оборудование

Вал передний Т82.06.000СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Вал передний: заказ и доставка

Вал передний Т82.06.000СБ изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 15 до 25 рабочих дней с учётом ковки заготовки, термической обработки и сборочного контроля. Минимальная партия не лимитирована: возможна как поштучная отгрузка для аварийной замены приводного узла, так и комплектная поставка с задним валом Т298.01.090СБ при полной модернизации привода.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянный паллет с обвязкой и силовыми распорками; вал фиксируется деревянными подкладками для исключения деформаций при транспортировке, посадочные шейки и шпоночные пазы консервируются смазкой для защиты от коррозии. Для крупных партий доступна отгрузка контейнером с креплением мягкими стропами.

При оформлении заказа укажите номер чертежа Т82.06.000СБ или альтернативный 00.9459.015, а также типоразмер топки и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня и подготовят опросный лист для уточнения сопутствующих позиций — приводных звёздочек, корпусов подшипников, полумуфты и привода ПТБ-1200. Для постоянных клиентов согласуются индивидуальные графики отгрузок под плановую кампанию ремонта котельных перед началом отопительного сезона.
