Шкив боковой. Т220.04.005; 00.5645.052

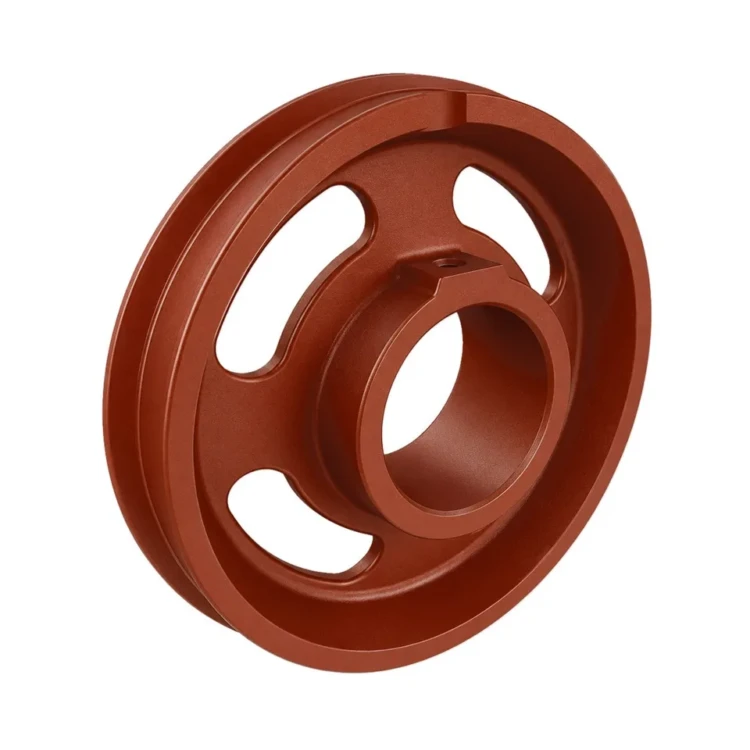

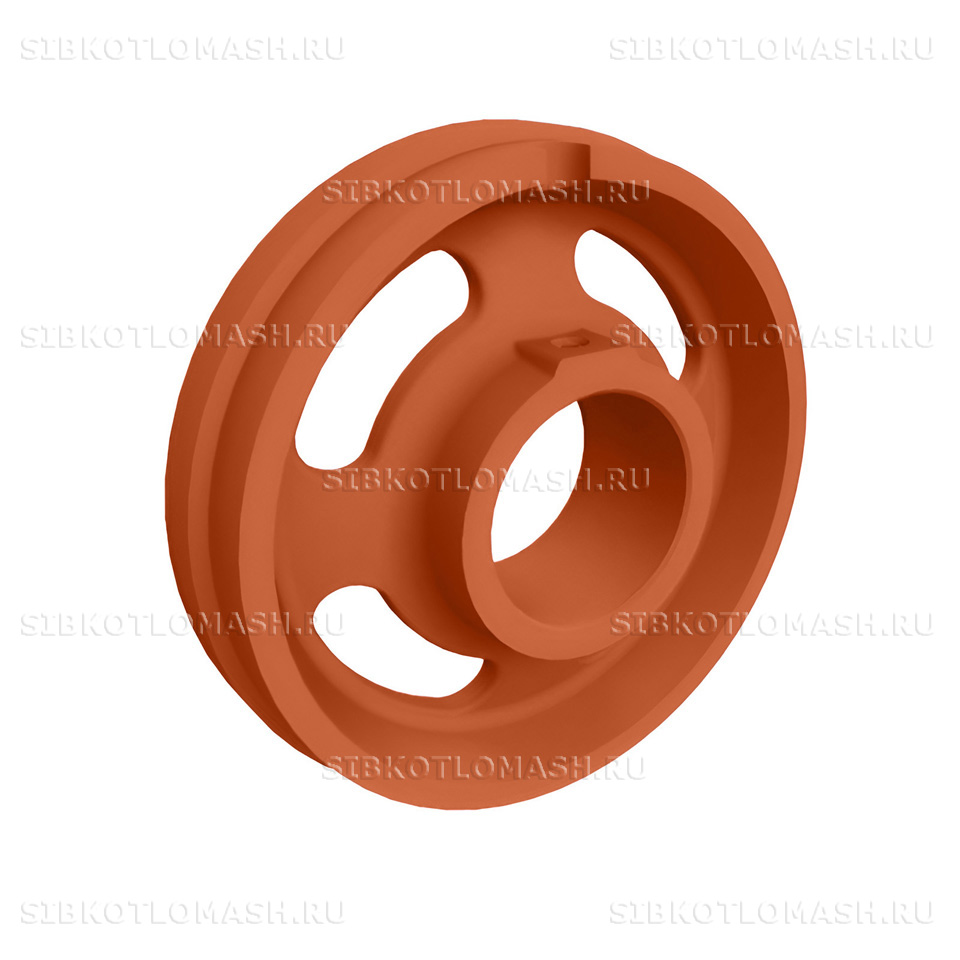

Шкив боковой Т220.04.005 — запасная часть топки ТЧЗМ-2 производства КЗ «Сибкотломаш» г. Бийск. Деталь устанавливается на задний натяжной вал Т298.01.090 и удерживает колосниковое полотно от бокового сдвига при движении. Аналог заводской нумерации — 00.5645.052; обе маркировки относятся к одному и тому же изделию с одинаковыми размерами и массой.

Шкив боковой: назначение и применяемость

Шкив боковой Т220.04.005 применяется в составе топки ТЧЗМ-2 с движущимся ленточным колосниковым полотном чешуйчатого типа. На задний натяжной вал устанавливаются два таких шкива симметрично — по левому и правому борту топки. Боковой буртик отливки удерживает колосниковое полотно от поперечного смещения при работе под нагрузкой.

Деталь работает в условиях высоких температур, постоянного механического износа и циклических нагрузок от натяжного винта. По этой причине изготовление ведётся по утверждённой конструкторской документации с пооперационным контролем геометрии и качества литья. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что соответствует размещению в неотапливаемых котельных и на открытых площадках под навесом.

Типовая область применения — котельные с паровыми котлами серии ДЕ и КЕ, а также водогрейными котлами серии КВ-ТС, оснащёнными механическими топками ТЧЗМ-2 в типоразмерах 2,7/4,0; 2,7/5,6; 2,7/6,5 и 2,7/8,0.

Шкив боковой: материалы и изготовление

Шкив боковой изготавливается из серого чугуна СЧ-20 по ГОСТ 1412-85 — конструкционного сплава с пластинчатым графитом, плотностью около 7,2 г/см³ и пределом прочности на растяжение не ниже 200 МПа. Чугун СЧ-20 хорошо переносит длительные циклические нагрузки и обладает достаточной износостойкостью для работы в паре «вал — шкив — колосниковое полотно».

Технологический процесс предусматривает литьё в песчано-глинистые формы с последующей механической обработкой посадочного отверстия под вал и торцов. Контроль качества включает визуальный осмотр на отсутствие раковин и трещин, размерный контроль по чертежу Т220.04.005, а для ответственных партий — проверку твёрдости по Бринеллю.

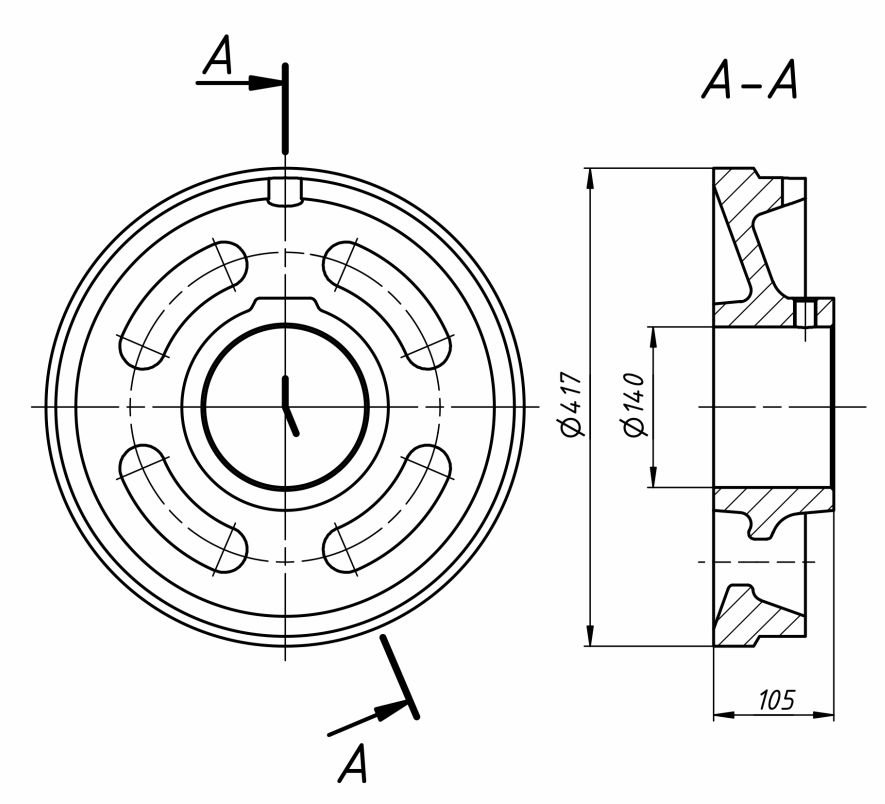

Геометрия отливки — диск диаметром 417 мм и высотой 105 мм с центральным отверстием под посадку на вал и боковым буртиком. Масса готовой детали — 37,8 кг. Указанные размеры и масса полностью соответствуют чертежу и совпадают с альтернативной нумерацией 00.5645.052.

При длительной эксплуатации основной ресурсный износ приходится на рабочую поверхность буртика, контактирующую с боковыми кромками колосникового полотна, и на посадочное отверстие в местах сопряжения с валом. По этой причине плановая замена шкивов рекомендуется одновременно с ревизией заднего вала Т298.01.090 и натяжных винтов Т22.02.001 — это позволяет восстановить геометрию узла натяжения в один цикл ремонта и исключить повторный демонтаж полотна. Ориентировочный ресурс детали при работе котла в номинальном режиме — не менее 25 000 часов наработки.

Шкив боковой: совместимое оборудование

Шкив боковой Т220.04.005; 00.5645.052 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — пара шкивов на задний натяжной вал Т298.01.090
• Топка ТЧЗМ-2-2,7/5,6 — пара шкивов на задний натяжной вал Т298.01.090
• Топка ТЧЗМ-2-2,7/6,5 — пара шкивов на задний натяжной вал Т298.01.090
• Топка ТЧЗМ-2-2,7/8,0 — пара шкивов на задний натяжной вал Т298.01.090
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Шкив боковой: заказ и доставка

Шкив боковой Т220.04.005 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 5 до 10 рабочих дней. Минимальная партия не лимитирована: на одну топку требуются два шкива, но мы отгружаем как поштучно для аварийной замены, так и крупным оптом для планового ремонта парка котельных.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой; для крупных партий возможна отгрузка контейнером с креплением деталей мягкими стропами.

При оформлении заказа укажите номер чертежа Т220.04.005 (или альтернативный 00.5645.052) и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня и подготовят опросный лист для уточнения сопутствующих позиций — натяжного винта Т22.02.001, валиков и держателей колосников.
