Кронштейн. Т160.00.001; 00.7004.014

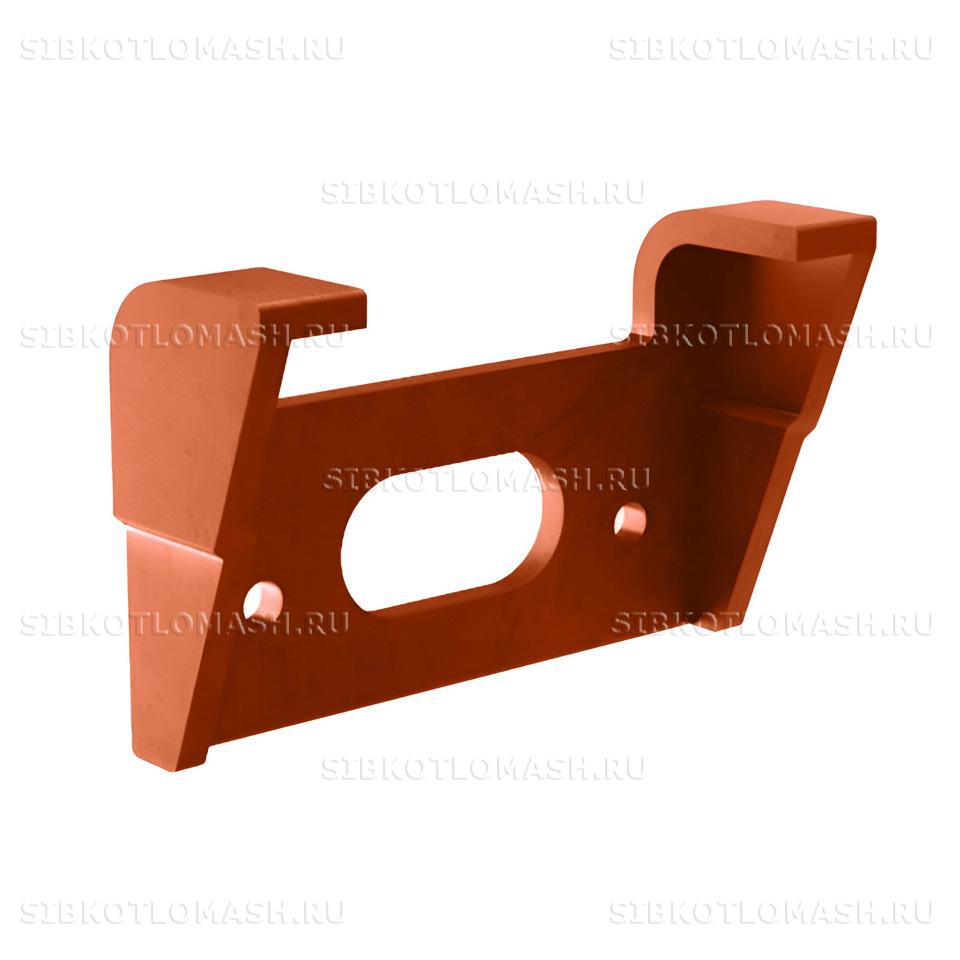

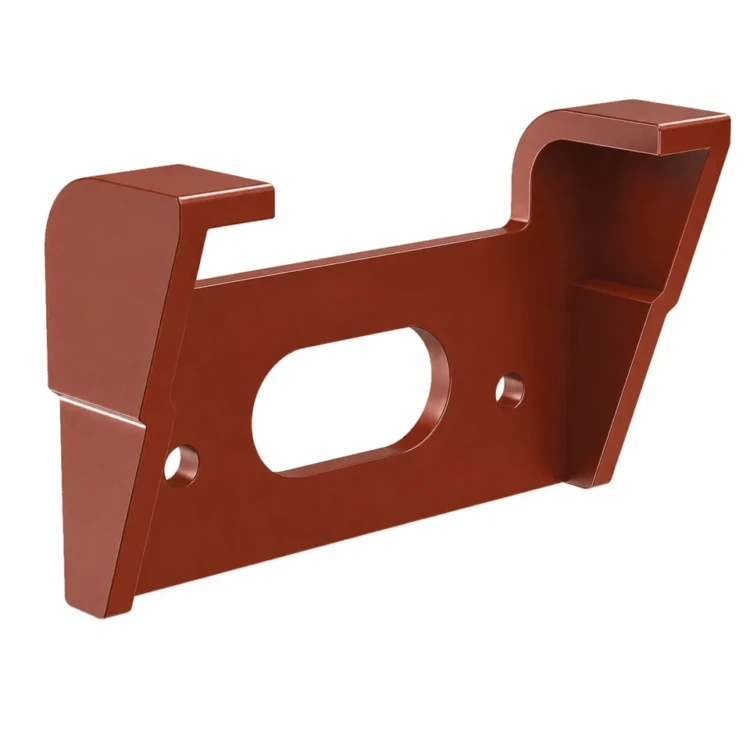

Кронштейн шлакоснимателя Т160.00.001 (00.7004.014) — запасная часть топки ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Кронштейн шлакоснимателя крепится к раме топки и служит опорой для колосника-шлакоснимателя в хвостовой зоне цепной решётки.

Кронштейн шлакоснимателя: назначение и применяемость

Кронштейн шлакоснимателя Т160.00.001 устанавливается в хвостовой зоне колосникового полотна топки ТЧЗМ-2-2,7. На кронштейне закрепляется колосник-шлакосниматель Т22.00.007А, который срезает шлаковый блок с поверхности цепи и сбрасывает его в подовый канал золоудаления. Конструкция кронштейна обеспечивает точную регулировку зазора между ножом шлакоснимателя и колосниковым полотном.

Кронштейн шлакоснимателя работает в условиях высоких температур и постоянного контакта с раскалённым шлаком. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

В составе одной топки ТЧЗМ-2-2,7 устанавливается ровно 10 кронштейнов шлакоснимателя — это количество одинаково для всех типоразмеров (4,0; 5,6; 6,5; 8,0 м). Кронштейны размещаются по поперечному ряду в зоне разделки и образуют опорную балку шлакоудалителя.

При капитальном ремонте кронштейны меняют одной партией вместе с колосниками-шлакоснимателями и крепёжными болтами. Использование разнотипных кронштейнов в одном ряду не допускается — это нарушает геометрию ножевой линии и снижает эффективность шлакоудаления.

Кронштейн шлакоснимателя является унифицированной деталью для всей серии топок ТЧЗМ — это упрощает планирование закупок и снижает номенклатуру ремонтного склада котельной с несколькими котлами.

Кронштейн шлакоснимателя: материалы и изготовление

Кронштейн шлакоснимателя отливается из жаростойкого чугуна марки ЧХ1Т по техническим условиям завода-изготовителя. Эта марка сохраняет прочностные свойства при длительной работе в зоне температур до 700 °C и обладает повышенной стойкостью к окалинообразованию. Плотность сплава 7,2 г/см³, временное сопротивление при растяжении не ниже 200 МПа.

Кронштейн шлакоснимателя Т160.00.001 представляет собой массивную чугунную отливку с фланцем крепления к раме топки и кронштейновой консолью с посадочным гнездом под опорные приливы шлакоснимателя. Геометрия рёбер жёсткости рассчитана на восприятие циклических ударных нагрузок при срезе спекшегося шлака.

Контроль качества включает визуальный осмотр на отсутствие усадочных раковин и трещин, размерный контроль посадочного гнезда и проверку марки чугуна по результатам спектрального анализа пробы из плавки. Каждая партия литья сопровождается сертификатом качества с указанием химического состава.

Перед отгрузкой кронштейн консервируется атмосферостойким составом, предотвращающим поверхностную коррозию при длительном хранении на открытой площадке.

Кронштейн шлакоснимателя: совместимое оборудование

Кронштейн шлакоснимателя Т160.00.001 устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7-4,0 — комплект из 10 кронштейнов
• Топка ТЧЗМ-2-2,7-5,6 — комплект из 10 кронштейнов
• Топка ТЧЗМ-2-2,7-6,5 — комплект из 10 кронштейнов
• Топка ТЧЗМ-2-2,7-8,0 — комплект из 10 кронштейнов

Также деталь востребована при модернизации и капитальном ремонте паровых котлов КЕ-25-14С(ТЧЗМ), оснащённых данной топкой. Совместимость с конкретной модификацией подтверждается номером чертежа Т160.00.001 — этот артикул указывают в опросном листе при оформлении заказа.

При замене кронштейнов рекомендуется одновременно проверять состояние ножевой линии шлакоснимателя и регулировок зазора. Изношенный кронштейн часто работает в паре с разрегулированным колосником-шлакоснимателем и приводит к ускоренному отказу всей шлакоудалительной группы.

Кронштейн шлакоснимателя: заказ и доставка

Кронштейн шлакоснимателя Т160.00.001 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии готовой партии — от 5 до 10 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами по 10 шт. на одну топку.

Кронштейн отгружается транспортными компаниями по территории России и странам ЕАЭС. Упаковка — деревянный ящик с проложенным ложементом, при крупных партиях — паллет с обвязкой стальной лентой. Деталь предварительно очищается от литейной окалины и покрывается консервационным составом.

При оформлении заказа укажите номер чертежа Т160.00.001 (или эквивалентный артикул 00.7004.014 в альтернативной нумерации) и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления и условия отгрузки в течение одного рабочего дня.

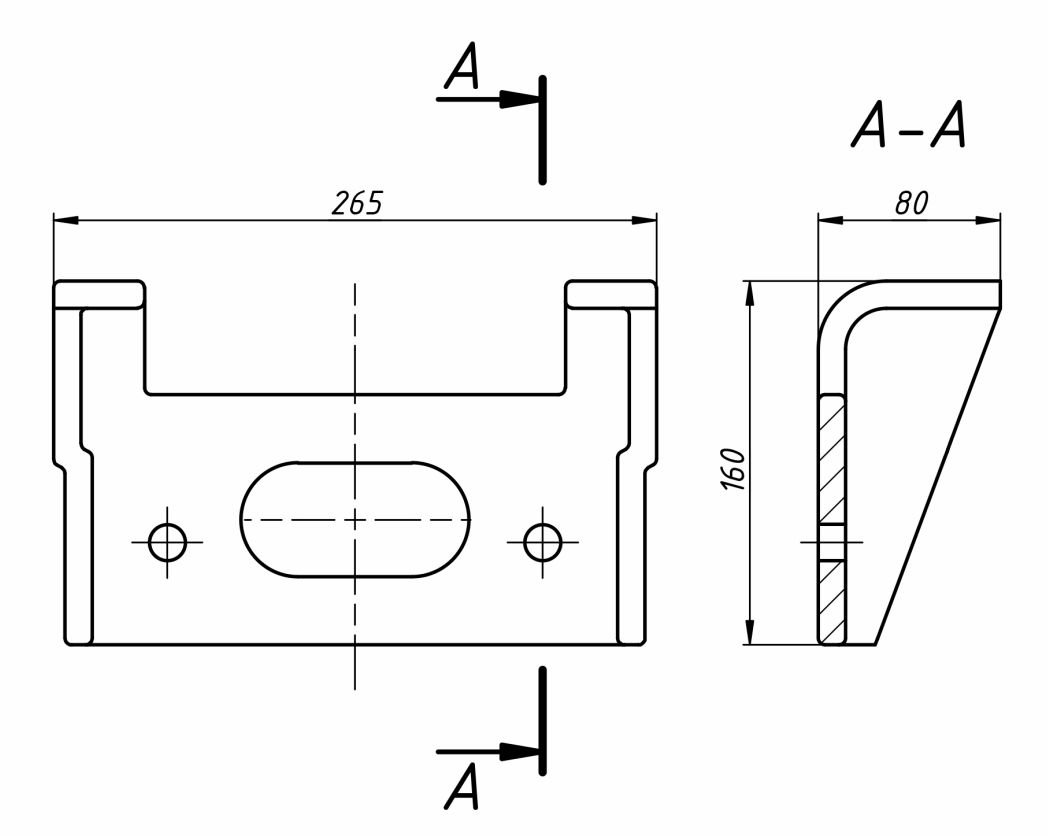

Для проектных организаций по запросу предоставляются чертёж общего вида и сертификат на материал. Рекомендуем заказывать кронштейн шлакоснимателя совместно с парным колосником-шлакоснимателем Т22.00.007А — это сохраняет ритмичность ремонта хвостовой зоны топки.

При плановой годовой эксплуатации котельной с одной топкой ТЧЗМ запас кронштейнов обычно составляет 4–5 штук — этот объём покрывает текущие отказы без срочной поставки и упрощает планирование ремонтного бюджета.
