Держатель левый 5 отв. Т220.13.002; 00.7003.004

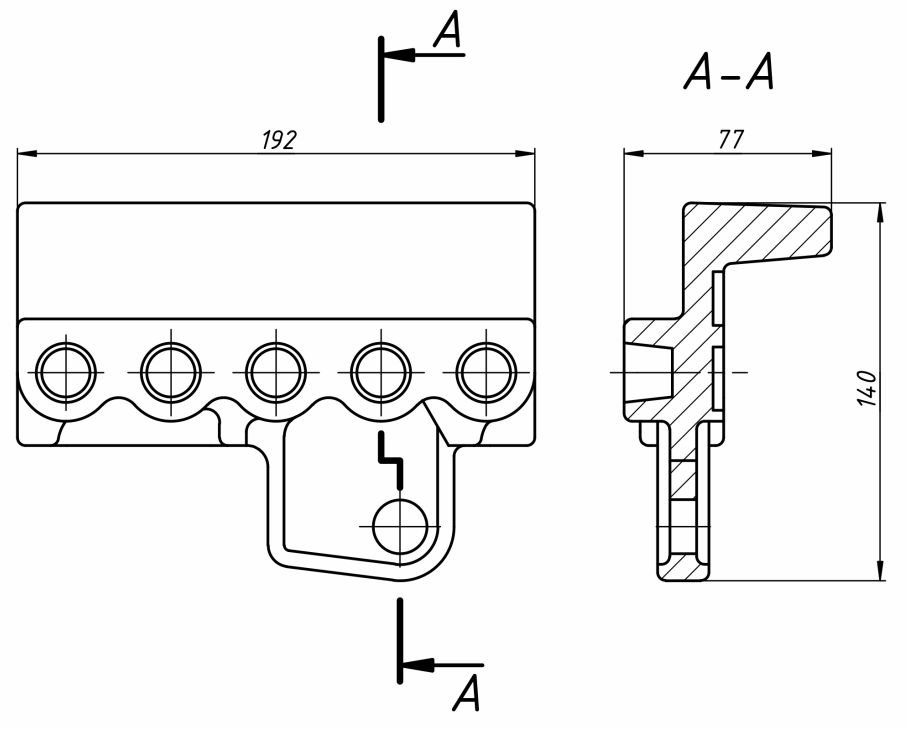

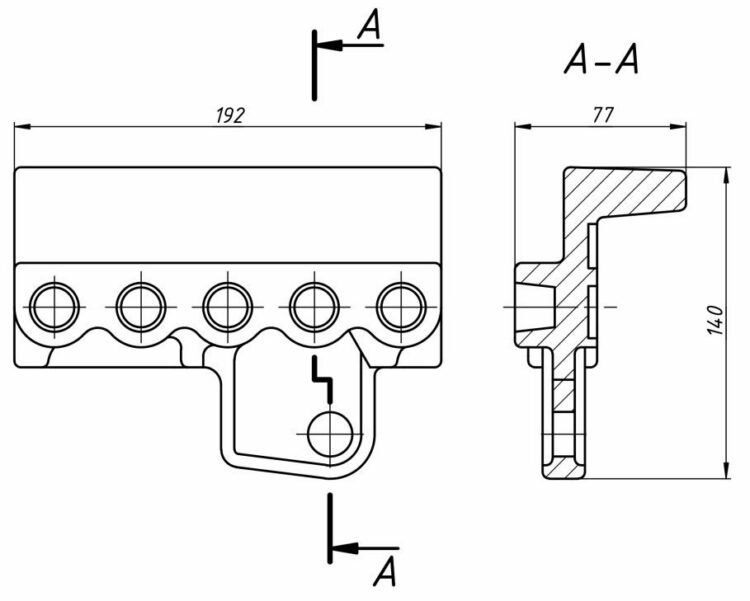

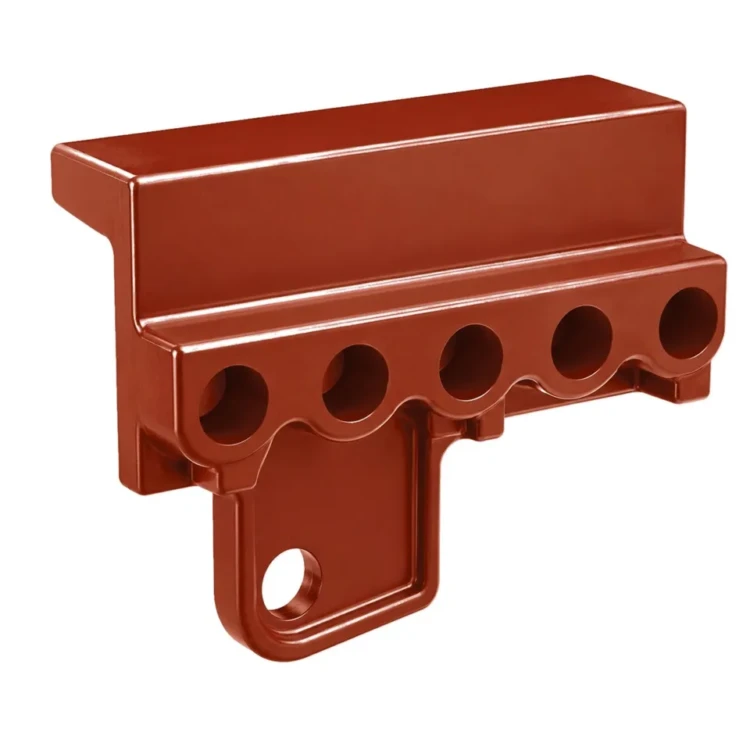

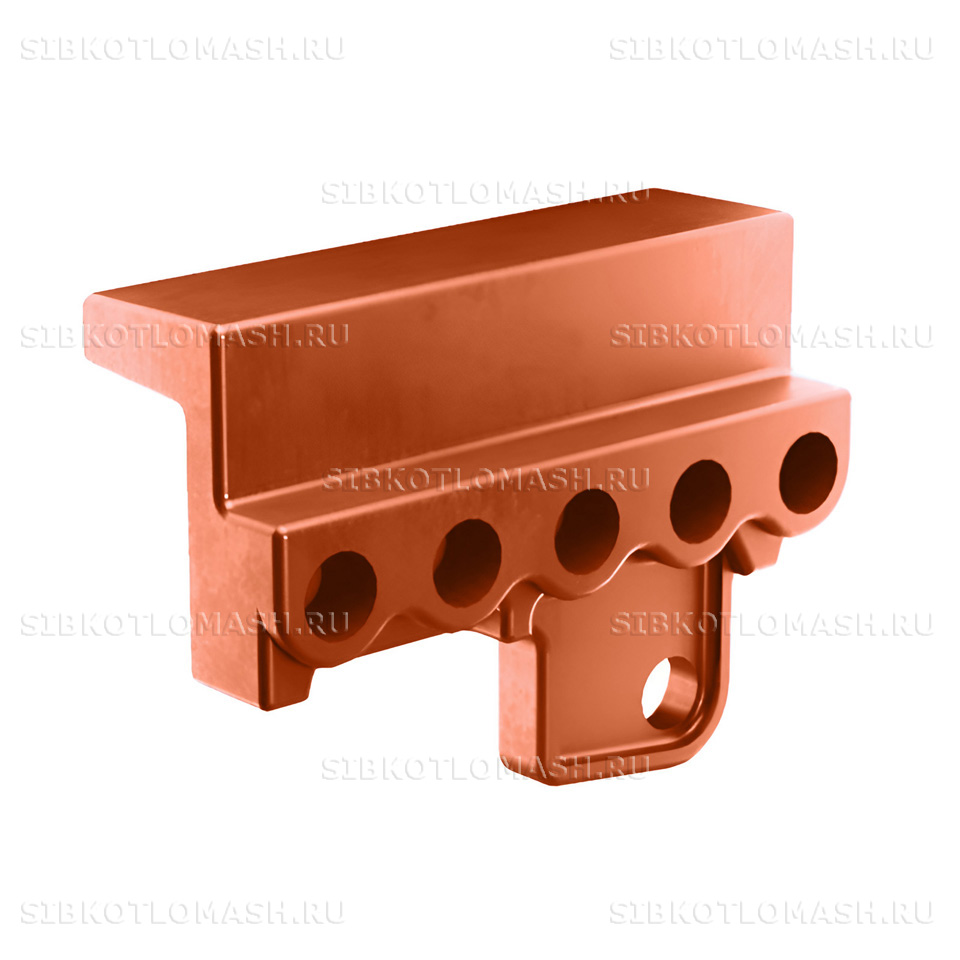

Держатель левый ТЧЗМ Т220.13.002 (00.7003.004) — запасная часть топки ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Держатель левый ТЧЗМ с пятью отверстиями фиксирует колосники на тяговой цепи колосникового полотна и обеспечивает геометрически точное смыкание чешуйчатого настила топочного устройства.

Держатель левый ТЧЗМ: назначение и применяемость

Держатель левый ТЧЗМ Т220.13.002 устанавливается на левой ветви колосниковой цепи в составе цепной решётки топки ТЧЗМ-2-2,7. На пяти отверстиях держателя закрепляются чешуйчатые колосники, а сама деталь крепится к звеньям тяговой цепи через два присоединительных отверстия в основании.

Держатель левый ТЧЗМ работает в жёстких условиях: воспринимает вес слоя топлива, удары при пересыпании шлака и циклический нагрев от радиационной топочной камеры. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

Замена держателей входит в плановый межремонтный цикл цепной решётки. Износ происходит по посадочным площадкам и в местах контакта с приводными звёздочками, что приводит к разрегулировке шага и просыпанию мелкого топлива через стыки.

В составе одной топки ТЧЗМ-2-2,7 устанавливается от 80 до 160 левых держателей в зависимости от длины колосникового полотна. При капитальном ремонте обычно меняют 30–40% держателей одной стороны цепи.

Парный к этой детали — держатель правый Т220.13.003 с зеркальной геометрией крепления; в середине ширины полотна устанавливается держатель средний Т220.13.004 с пятью отверстиями. Все три типоразмера держателей работают в комплекте и заменяются как единый узел крепления колосника.

Держатель левый ТЧЗМ: материалы и изготовление

Держатель левый ТЧЗМ отливается из серого чугуна марки СЧ15 по ГОСТ 1412-85. Эта марка хорошо работает на сжатие и переменные нагрузки в зоне умеренного температурного режима за пределами активной топочной зоны. Плотность сплава 7,2 г/см³, временное сопротивление при растяжении не ниже 150 МПа.

Держатель левый ТЧЗМ Т220.13.002 представляет собой сложную чугунную отливку с пятью гнёздами под колосники и двумя установочными отверстиями для крепления к тяговой цепи. Геометрия рёбер жёсткости выбрана так, чтобы выдерживать боковую нагрузку при движении по приводным звёздочкам без появления остаточных деформаций.

Контроль качества включает визуальный осмотр на отсутствие усадочных раковин и трещин, размерный контроль межцентровых расстояний между отверстиями и проверку марки чугуна по результатам спектрального анализа пробы из плавки. Каждая партия литья сопровождается сертификатом качества.

Перед отгрузкой держатель консервируется атмосферостойким составом, предотвращающим поверхностную коррозию при длительном хранении на открытой площадке.

Держатель левый ТЧЗМ: совместимое оборудование

Держатель левый ТЧЗМ Т220.13.002 устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7-4,0 — комплект левых держателей цепной решётки
• Топка ТЧЗМ-2-2,7-5,6 — увеличенный комплект под длинное полотно
• Топка ТЧЗМ-2-2,7-6,5 — комплект для котлов средней мощности
• Топка ТЧЗМ-2-2,7-8,0 — полный комплект из 160+ держателей

Также деталь востребована при модернизации и капитальном ремонте паровых котлов КЕ-25-14С(ТЧЗМ), оснащённых данной топкой. Совместимость с конкретной модификацией подтверждается номером чертежа Т220.13.002 — этот артикул указывают в опросном листе при оформлении заказа.

При замене левых держателей рекомендуется одновременно проверять состояние парных правых и средних держателей, а также шплинтовку колосников — изношенный держатель часто разбивает посадочное место колосника, провоцируя ускоренный износ соседних деталей.

Держатель левый ТЧЗМ: заказ и доставка

Держатель левый ТЧЗМ Т220.13.002 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии готовой партии — от 5 до 10 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами под полный ремонт цепи.

Держатель отгружается транспортными компаниями по территории России и странам ЕАЭС. Упаковка — деревянный ящик с проложенным ложементом, при крупных партиях — паллет с обвязкой стальной лентой. Деталь предварительно очищается от литейной окалины и покрывается консервационным составом.

При оформлении заказа укажите номер чертежа Т220.13.002 (или эквивалентный артикул 00.7003.004 в альтернативной нумерации) и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления и условия отгрузки в течение одного рабочего дня.

Для проектных организаций по запросу предоставляются чертёж общего вида и сертификат на материал. Это сокращает время согласования с генподрядчиком и упрощает прохождение государственной экспертизы проекта реконструкции котельной.

При ремонтном комплекте на год эксплуатации рекомендуем запасать держатели партиями по 30–40 шт. — это покрывает плановую замену износившихся узлов без остановки котельной для срочной поставки.

Полный каталог запасных частей топок ТЧЗМ доступен в разделе запасные части топок ТЧЗМ — там собраны все типоразмеры серии.
