Втулка. 00.4520.021

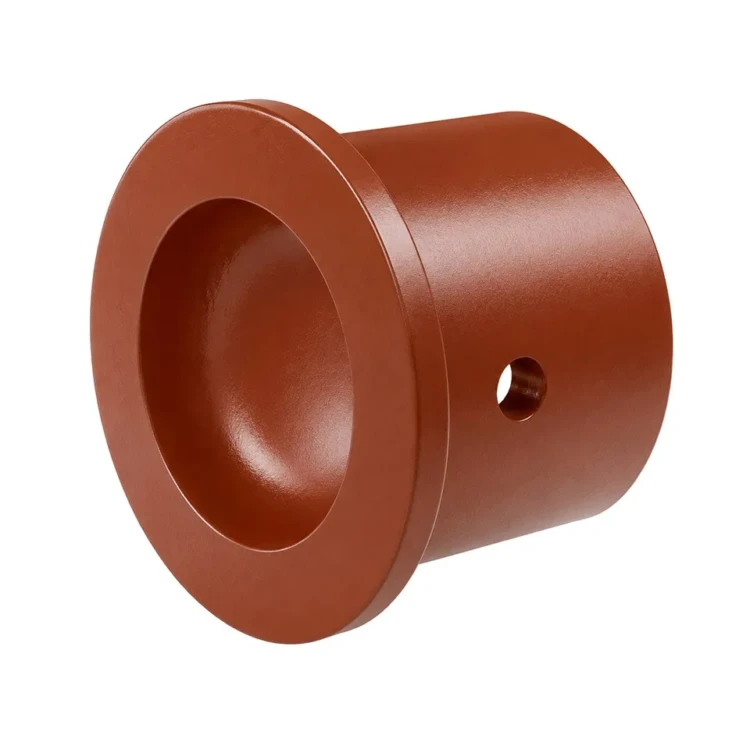

Втулка ТШПМ 00.4520.021 — литая бронзовая деталь скольжения, запасная часть привода шурующей планки топки ТШПМ производства КЗ «Сибкотломаш» г. Бийск. Втулка ТШПМ устанавливается в опорах кареток и шарнирных узлах привода и обеспечивает плавное скольжение осей и пальцев в литых корпусах опор без задиров и заеданий.

Применение оригинальной детали по утверждённой конструкторской документации обеспечивает плавную работу шарнирных узлов привода, минимальный износ сопрягаемых стальных пальцев и продление межремонтного ресурса всего привода. На каждую партию завод оформляет паспорт ОТК и сертификат материала.

Втулка ТШПМ: назначение и применяемость

Втулка ТШПМ 00.4520.021 применяется в составе механической топки с шурующей планкой ТШПМ всех типоразмеров — ТШПм-1,5, ТШПм-2,0, ТШПм-2,5 и модернизированных серии М. Деталь устанавливается во вкладыши опор кареток, в шарниры тяги шарнирной 00.9457.044СБ/049СБ и в узлы крепления опоры штанги Кт248АМI.01.08.00.000. Бронзовая втулка ТШПМ запрессовывается в литое чугунное гнездо корпуса опоры и образует подшипниковую пару скольжения со стальным пальцем оси, обеспечивая компенсацию малых перекосов и плавность вращения.

В рабочем цикле деталь воспринимает циклические радиальные нагрузки от усилий привода, абразивное воздействие угольной пыли через прорези корпуса опоры, периодические ударные нагрузки при реверсе движения каретки. Климатическое исполнение по ГОСТ 15150-69 — У2.

Своевременная замена изношенных втулок сохраняет геометрию шарнирных узлов привода, исключает увеличение зазоров и поддерживает плавный ход каретки в направляющих рамы.

Втулка ТШПМ: материалы и изготовление

Втулка ТШПМ 00.4520.021 изготавливается из оловянистой бронзы БрОФ10-1 по ГОСТ 613-79. Этот сплав специально разработан для подшипников скольжения и обладает отличными антифрикционными свойствами, высокой коррозионной стойкостью и хорошей обрабатываемостью резанием. Плотность бронзы — 8,8 г/см³, твёрдость в литом состоянии — 80–100 HB, временное сопротивление на разрыв — не менее 200 МПа. Сплав содержит олово 9–11% и фосфор 0,4–1,1%, что обеспечивает оптимальное сочетание износостойкости и противозадирных свойств в паре трения со стальным пальцем оси.

Технологический процесс изготовления включает плавку бронзы в индукционной печи с контролем химического состава, литьё в кокильные или песчаные формы с применением центрального стержня для формирования внутреннего отверстия, токарную обработку наружной поверхности под прессовую посадку в корпус опоры, расточку внутреннего отверстия под рабочую посадку пальца и финишное шлифование рабочей поверхности по чертежу 00.4520.021. Каждая отливка контролируется на отсутствие пор, раковин и трещин методом визуально-измерительного контроля.

Деталь поставляется с актом ОТК или паспортом на партию по требованию заказчика. Антикоррозионная защита при хранении не требуется ввиду высокой коррозионной стойкости бронзы.

Втулка ТШПМ: совместимое оборудование

Втулка ТШПМ 00.4520.021 устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ТШПм-1,5 — базовое исполнение малой механической топки с шурующей планкой;
• Топка ТШПм-2,0 — базовое исполнение средней механической топки;
• Топка ТШПм-2,5 — базовое исполнение топки повышенной мощности;
• Топка ТШПм-1,5М — модернизированный типоразмер малой топки серии М;
• Топка ТШПм-2,5М — модернизированный типоразмер топки повышенной мощности с цепным шлакоудалением.

Деталь также востребована при капитальном ремонте котельных установок типа КЕ-6,5, КЕ-10 и КЕ-25 с твердотопливной механической колосниковой решёткой ТШПМ. Совместимость подтверждается контрольной примеркой по чертежу 00.4520.021 с проверкой диаметров наружной посадки и внутреннего отверстия. Перечень совместимых типоразмеров уточняется по каталогу запасных частей топок ТШПМ.

Втулка ТШПМ: заказ и доставка

Втулка ТШПМ 00.4520.021 поставляется со склада в Бийске при наличии или изготавливается на заказ при отсутствии складской позиции. Срок изготовления — от 5 до 10 рабочих дней с момента подтверждения заявки, что включает плавку бронзы, литьё в кокильную форму, токарную обработку, расточку внутреннего отверстия и шлифование рабочей поверхности. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами на одну топку с учётом нескольких пар трения.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — картонная коробка с защитным наполнителем или деревянный ящик для крупных партий. Для оптовых заказов возможна отгрузка контейнером. По запросу прилагается паспорт ОТК и сертификат материала с протоколом химического анализа бронзы.

При оформлении заказа укажите номер чертежа 00.4520.021 и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления, итоговую стоимость и условия доставки в течение рабочего дня. Возможен подбор сопутствующих деталей привода (втулка 00.4540.001, опора каретки, тяга шарнирная) в составе одной отгрузки.
