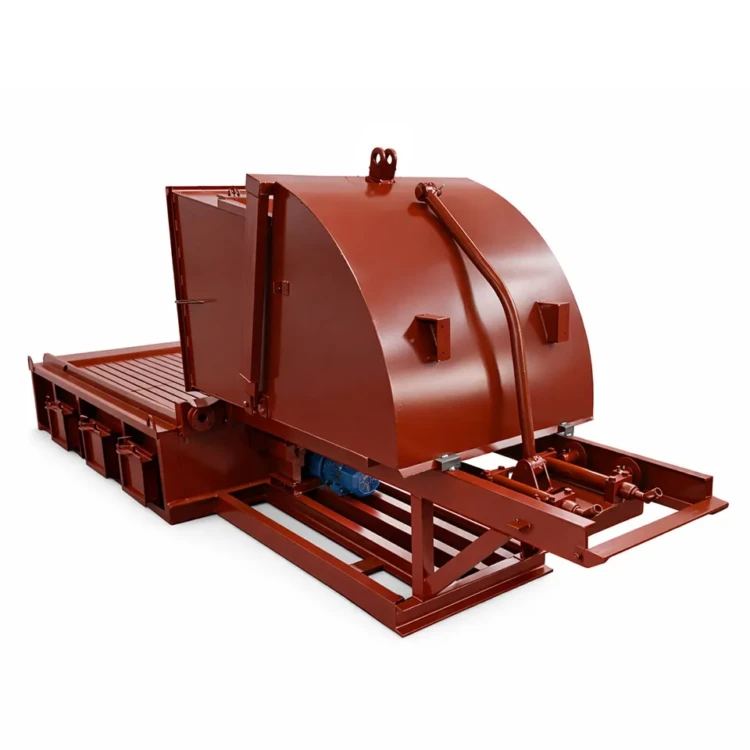

Топка ТШПм-2,5М

Топка ТШПм-2,5М — модернизированная версия моноблочной механической топки ТШПм-2,5 с шурующей планкой и водоохлаждаемой колосниковой решёткой для слоевого сжигания каменных и бурых углей повышенной влажности (до 40 %) под паровым котлом ДСЕ-2,5-14ШП паропроизводительностью 2,5 т/ч либо водогрейными котлами тепловой мощностью 2,5 МВт.

Топка ТШПм-2,5М: назначение и область применения

Топка ТШПм-2,5М рассчитана на промышленные котельные средней мощности, работающие на буром угле повышенной влажности — пищевые производства, тепличные хозяйства Сибири и Дальнего Востока с собственным паровым отоплением, муниципальные котельные ЦТП на местном канско-ачинском угле. Главное отличие от базовой ТШПм-2,5 — допустимая влажность топлива расширена с 12 до 40 %, что снимает ограничение на бурые угли с естественной влажностью.

В обозначении ТШПм-2,5М буква «М» означает «модернизированная» — типоразмер сохраняет тепловую мощность 2,5 МВт и активную площадь решётки 2,34 м² базовой версии, но получает усиленные узлы и расширенные характеристики по влажности топлива и режиму работы. По сравнению с базовой ТШПм-2,5 диапазон рабочих нагрузок изменён с 40–150 % на 40–110 % — это перенастройка под более стабильную работу на буром угле без режимов перегрузки.

Поставка топки осуществляется в соответствии с требованиями Технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Изготовление выполняется по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск.

Топка ТШПм-2,5М: устройство и принцип работы

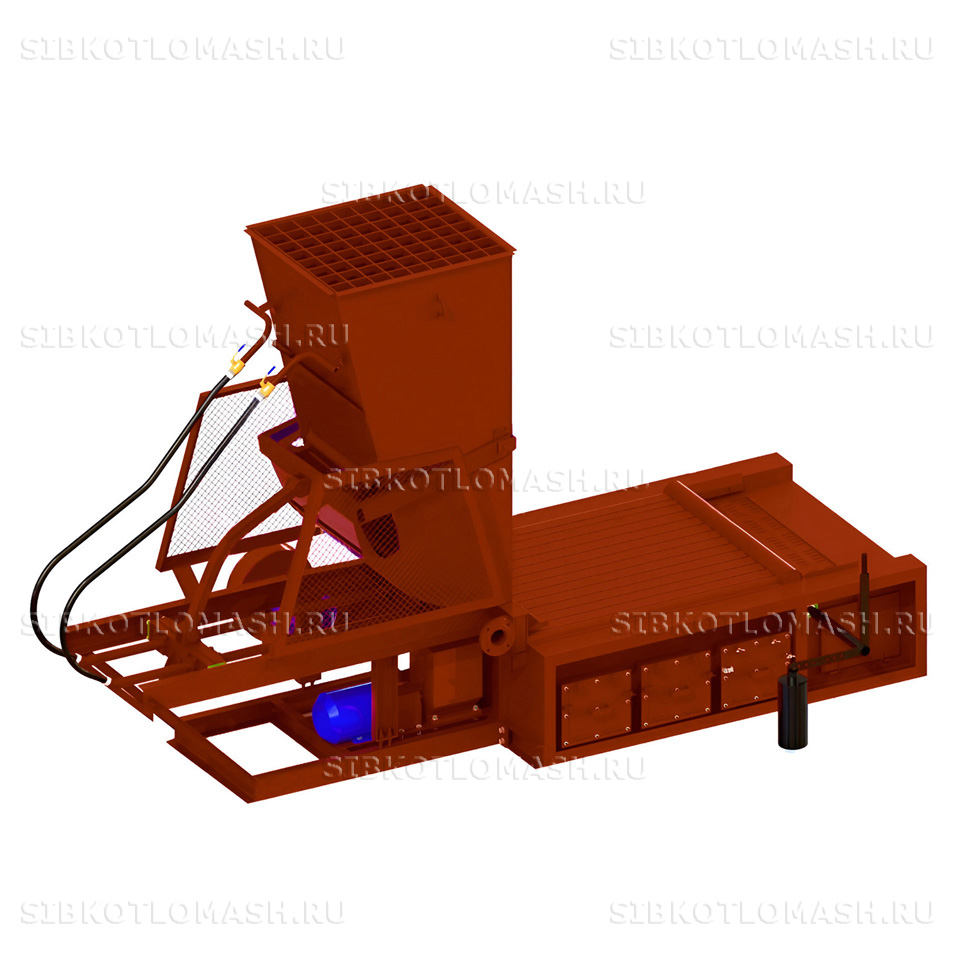

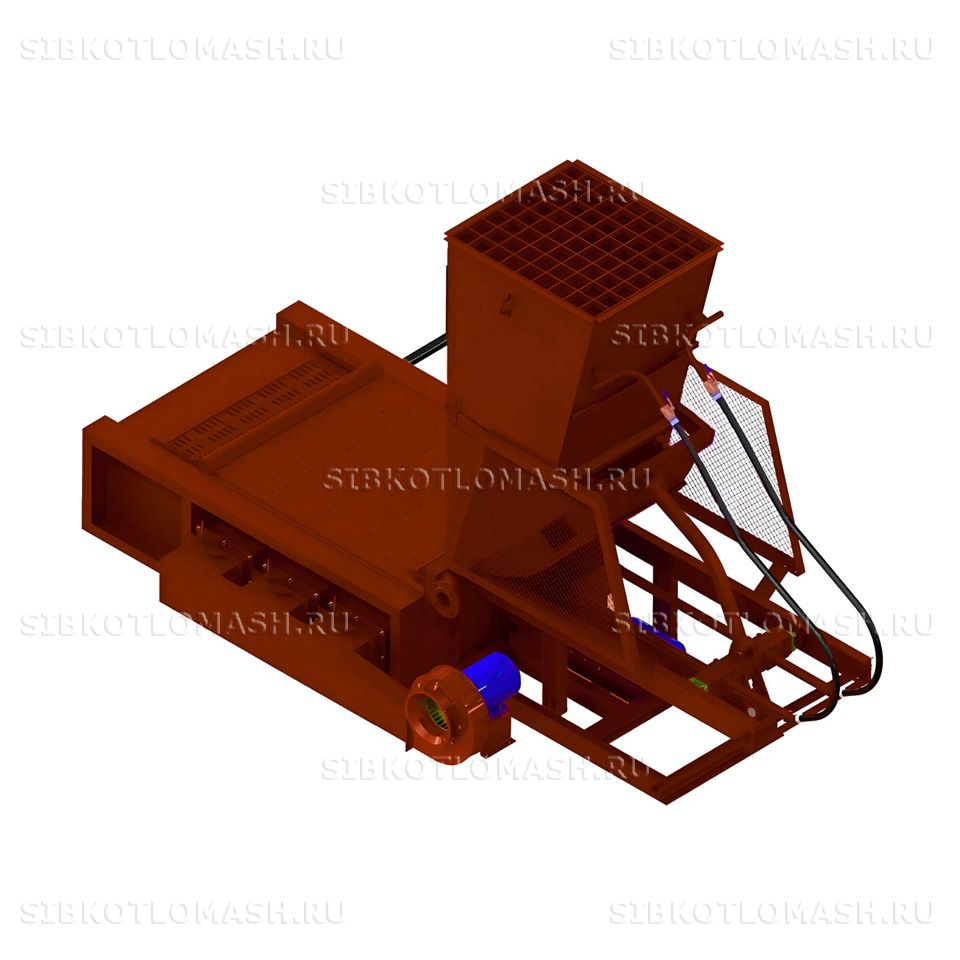

Топка ТШПм-2,5М имеет конструкцию из основных частей: блок топочный, нижняя часть топки, шурующая планка с водяным охлаждением, каретка, рама привода, топливный бункер, привод каретки, штанга, дутьевой вентилятор. По согласованию с заказчиком в комплектацию включается камера дожигания, повышающая КПД установки на бурых углях с пониженной теплотой сгорания.

Активная площадь колосниковой решётки — 2,34 м² при ширине полотна 1180 мм. Колосниковая решётка водоохлаждаемая с давлением охлаждающей воды 0,6 (6,0) МПа (кгс/см²) — это позволяет работать на бурых углях с естественной влажностью без перегрева гарнитуры. Шурующая планка трёхгранная с водяным охлаждением совершает возвратно-поступательные движения за счёт каретки и привода каретки, перемещаясь по штанге над неподвижной решёткой.

Шурующая планка выполняет три функции одновременно: продвигает топливо от бункера к задней зоне выгрузки шлака, разрыхляет горящий слой для лучшего подвода воздуха и подаёт раскалённые кусочки под слой свежего угля для нижнего зажигания. Это особенно ценно при работе на буром угле с повышенной влажностью, где зажигание свежего слоя сверху затруднено.

Подача угля выполняется гравитационно из топливного бункера на переднюю кромку решётки, далее планка распределяет его по площади полотна. Шлак сбрасывается с задней кромки в шлаковую шахту по мере движения планки. Дутьевой воздух подаётся через зоны под полотном с раздельной регулировкой шиберами; для работы на буром угле повышенной влажности предусмотрена возможность подогрева воздуха до 250 °С (опция).

Расчётный срок службы топочного устройства до капитального ремонта — 10 лет при соблюдении регламента эксплуатации. Усиленные узлы каретки, штанги и привода в модернизированной версии «М» обеспечивают более длительный ресурс при работе на абразивных бурых углях с повышенной зольностью по сравнению с базовой ТШПм-2,5.

Топка ТШПм-2,5М: преимущества

• Расширенный диапазон по влажности топлива — до 40 % против 12 % базовой ТШПм-2,5; работа на буром угле естественной влажности без предварительной подсушки.
• Усиленные узлы каретки, штанги и привода планки — длительный ресурс при работе на абразивных бурых углях с повышенной зольностью.
• Опциональная камера дожигания по согласованию с заказчиком — повышает КПД установки на углях с пониженной теплотой сгорания.
• Водоохлаждение шурующей планки и колосниковой решётки давлением 0,6 МПа — стабильная температура гарнитуры при работе на влажном топливе.
• Совместимость с паровыми котлами серии ДСЕ-2,5-14ШП — пара 2,5 т/ч для технологических нужд при давлении 1,4 МПа.
• Сохранение базовых габаритов 5300×1180×2530 и массы 2400 кг — модернизация не требует расширения здания котельной.
• Изготовление по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск, отгрузка по РФ и странам ЕАЭС.

Топка ТШПм-2,5М: применение в составе котельной

В составе котельной с Топка ТШПм-2,5М применяется следующее оборудование:

• Паровой котел ДСЕ-2,5-14ШП — паровой котёл 2,5 т/ч под эту топку с шурующей планкой
• Дымосос Д-3,5М — отвод дымовых газов из конвективной части котла
• Вентилятор ВД-2,8-3000 — подача дутьевого воздуха под решётку
• Циклон батарейный ЦБ-25 — золоулавливание перед дымовой трубой

Состав и стоимость уточняйте при оформлении заказа.
