Колосник. 23.7032.009-03

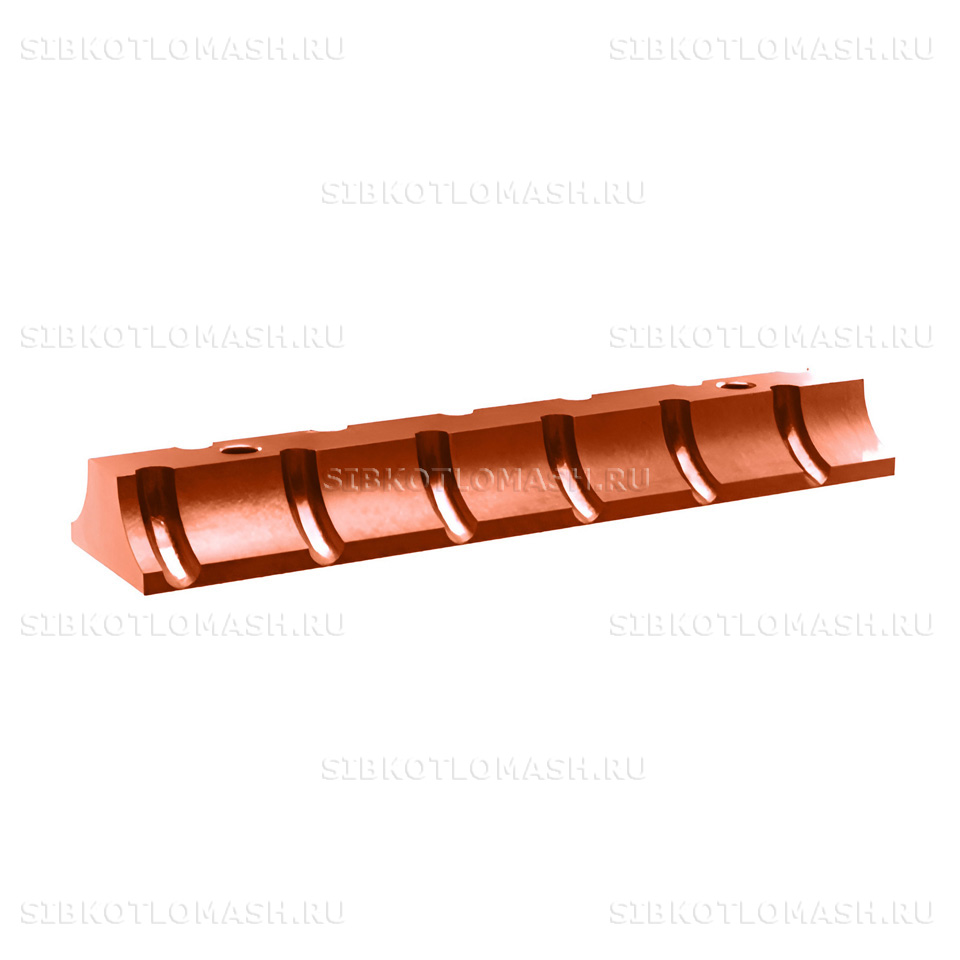

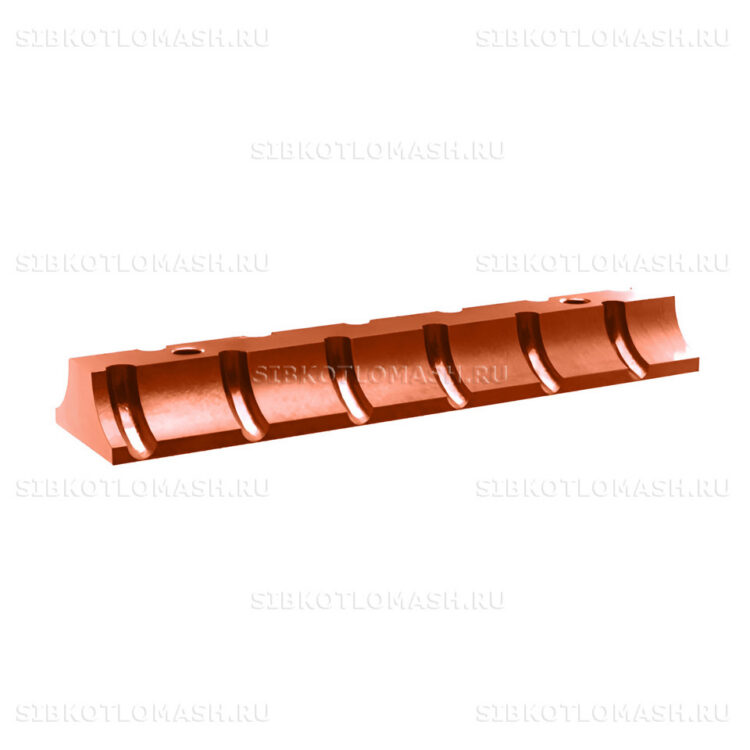

Колосник ТШПМ 23.7032.009-03 — литая чугунная деталь, запасная часть колосникового полотна механической топки с шурующей планкой производства КЗ «Сибкотломаш» г. Бийск. Модификация -03 является торцевой и устанавливается на переднем и заднем торцах колосникового полотна, формируя переход к фронтальной и зольной зонам топки.

Применение оригинальной детали по утверждённой конструкторской документации обеспечивает плотное примыкание торцов колосникового полотна к фронтальной плите и зольному каналу без подсосов воздуха. На каждую партию завод оформляет паспорт ОТК и сертификат материала.

Колосник ТШПМ: назначение и применяемость

Колосник ТШПМ 23.7032.009-03 применяется в составе колосникового полотна механических топок с шурующей планкой ТШПм-1,5, ТШПм-2,0 и ТШПм-2,5. Торцевая модификация -03 устанавливается на двух торцах решётки — у фронтальной плиты со стороны загрузки топлива и со стороны зольного канала. Деталь отличается от базовой модификации 23.7032.009 укороченным профилем и наличием фасонной кромки для стыковки с плитой фронтальной или зольной плитой. На одну топку требуется 4–6 шт. торцевых колосников.

В рабочем цикле деталь подвергается максимальному термоудару — у фронтального торца от теплового излучения свежего топлива, у зольного торца от падения шлака, абразивному истиранию шлаком и угольной мелочью при сбросе в зольный канал. Климатическое исполнение по ГОСТ 15150-69 — У2.

Своевременная замена прогоревших торцевых колосников сохраняет герметичность торцов колосникового полотна, предотвращает прорыв шлака между торцом и фронтальной плитой и поддерживает расчётный КПД котельной установки.

Колосник ТШПМ: материалы и изготовление

Колосник ТШПМ 23.7032.009-03 изготавливается литьём из жаростойкого чугуна с присадкой хрома ЧХ1Т по ГОСТ 7769-82. Этот сплав специально разработан для работы в зонах высоких температур и обладает повышенной стойкостью к окалинообразованию при температурах до 1100 °C, прочностью при термоциклических нагрузках и хорошей литейной технологичностью при изготовлении деталей со сложным торцевым контуром. Хром в составе образует на поверхности отливки защитную окалину Cr₂O₃, замедляющую дальнейшее окисление металла. Плотность чугуна — 7,2 г/см³, твёрдость в состоянии поставки — 200–260 HB.

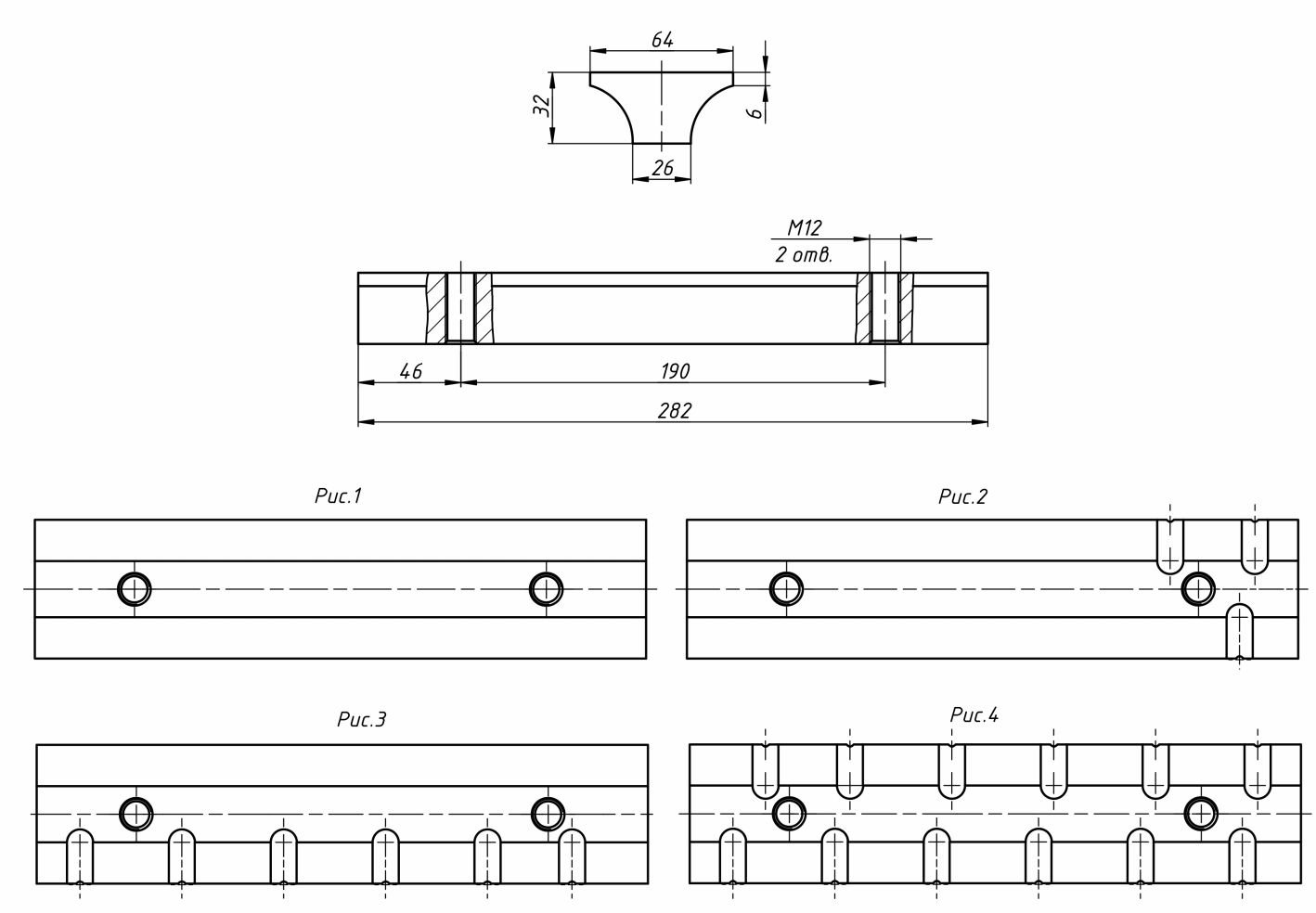

Технологический процесс изготовления включает плавку жаростойкого чугуна в индукционной печи с точным дозированием хрома 0,5–1,0% и титана 0,1–0,3%, формовку в песчано-глинистые смеси со специальными стержнями для формирования фасонной торцевой кромки, заливку расплава с контролем скорости охлаждения и термообработку отжигом для снятия литейных напряжений. Отливка проходит дробемётную очистку и контроль геометрии торцевой кромки по чертежу 23.7032.009-03. Каждая партия проверяется на химический состав и твёрдость с оформлением сертификата материала и протокола испытаний.

Деталь поставляется без лакокрасочного покрытия — оно выгорает при первом выводе топки на режим. Антикоррозионная защита при хранении и транспортировке обеспечивается консервационной смазкой посадочных поверхностей.

Колосник ТШПМ: совместимое оборудование

Колосник ТШПМ 23.7032.009-03 устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ТШПм-1,5 — базовое исполнение малой механической топки с шурующей планкой;
• Топка ТШПм-2,0 — базовое исполнение средней механической топки;
• Топка ТШПм-2,5 — базовое исполнение топки повышенной мощности;
• Топка ТШПм-1,5М — модернизированный типоразмер малой топки серии М;
• Топка ТШПм-2,5М — модернизированный типоразмер топки повышенной мощности с цепным шлакоудалением.

Деталь также востребована при капитальном ремонте котельных установок типа КЕ-6,5, КЕ-10 и КЕ-25 с твердотопливной механической колосниковой решёткой ТШПМ. Совместимость подтверждается контрольной примеркой по чертежу 23.7032.009-03. Полный комплект из 4 модификаций (23.7032.009 базовый, -01 боковой левый, -02 боковой правый, -03 торцевой) уточняется по каталогу запасных частей топок ТШПМ.

Колосник ТШПМ: заказ и доставка

Колосник ТШПМ 23.7032.009-03 поставляется со склада в Бийске при наличии или изготавливается на заказ при отсутствии складской позиции. Срок изготовления — от 7 до 15 рабочих дней с момента подтверждения заявки, что включает плавку жаростойкого чугуна с присадками хрома, формовку со специальным стержнем для торцевой кромки, заливку, термообработку отжигом, дробемётную очистку и приёмочный контроль геометрии. Минимальная партия не лимитирована.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой металлической лентой и прокладкой защитного картона между рядами, что предотвращает сколы кромок чугунной отливки при перевозке. Для крупных партий возможна отгрузка контейнером. По запросу прилагается паспорт ОТК и сертификат материала с протоколом химического анализа.

При оформлении заказа укажите номер чертежа 23.7032.009-03, типоразмер топки ТШПМ и требуемое количество торцевых колосников. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления, итоговую стоимость и условия доставки в течение рабочего дня. Возможен подбор полного комплекта колосникового полотна с базовыми, боковыми и торцевыми модификациями (23.7032.009, -01, -02) в составе одной отгрузки.
